Vues de coupes locales

Les coupes locales présentent des détails internes dans une portion d'une vue existante. Vous sélectionnez un point d'attache dans la vue, définissez la profondeur de la section et esquissez une limite de section. La zone située à l'intérieur de la limite est découpée jusqu'à la profondeur de la section pour exposer les détails internes.

Pour créer une vue de coupe locale

1. Définissez le point d'attache en choisissant un point du modèle à l'intérieur de la vue d'esquisse.

2. Définissez la profondeur.

   • La valeur par défaut est zéro.

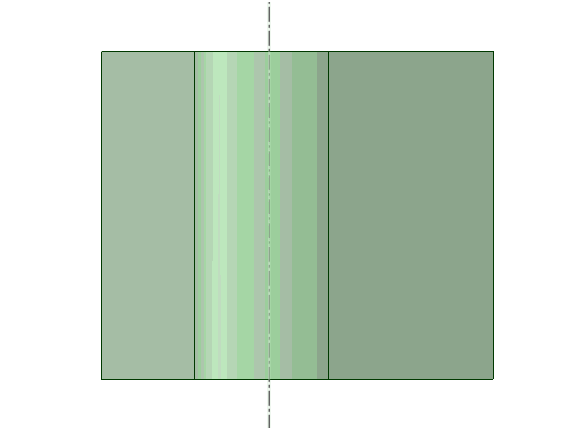

   • Si le point d'attache se trouve sur l'axe d'un perçage, une profondeur zéro crée une coupe à travers le centre du perçage.

3. Choisissez le type de limite :

   • Cercle

   • SplineLigne continûment courbe, sans cassure (c'est-à-dire sans sommet). Créez une spline en définissant un ensemble de points à l'aide de l'outil Spline. Une spline devient une arête lorsque vous la tirez à l'aide de l'outil Tirer.

4. Esquissez une limite de coupe.

5. La vue est créée.

Pour changer le style de ligne de la limite de vue.

1. Ouvrez SpaceClaim Options
2. Cliquez sur DétailAspects d'une conception incorporés pour communiquer avec d'autres personnes ou pour soumettre la conception pour révision. Utilisez les outils de l'onglet Détail pour annoter les conceptions, créer des feuilles de mise en plan et réviser les modifications de conception. Vous pouvez personnaliser les paramètres de détail afin de vous conformer aux normes ou de créer votre propre style personnalisé.
3. Ouvrez la page d'options générales
4. Dans les options de style de ligne, sélectionnez Arêtes frontières de la coupe locale
5. Choisissez entre :
   • Fin
   • Moyen
   • Epais

Pour modifier une vue de coupe locale

1. Passez la souris sur les arêtes frontières pour les pré-surligner pour la section
2. Sélectionnez la limite
3. Effectuez l'une des opérations suivantes :
   • Faites glisser la limite pour redimensionner la zone
   • Sélectionnez l'ancre et faites-la glisser vers un autre emplacement
   • Changez la profondeur dans le volet Propriétés
   • Supprimez la coupe
