Cet outil vous aide à identifier la quantité de dépouille et la direction de chaque face dans une conception.
Vous pouvez utiliser cet outil pour analyser les parties qui seront moulées. Les faces en rouge (couleur par défaut d'un angle de dépouille négative) peuvent ne pas ressortir correctement d'un moule. Vous devez entrer uniquement l'angle de dépouille que vous considérez nécessaire pour une sortie correcte. L'angle de dépouille peut dépendre d'un nombre de facteurs, notamment le choix du matériel et des contraintes de conception.
Cliquez sur
Dépouille
dans le groupe Qualité de l'onglet Mesurer.
Cliquez sur le guide d'outil Direction de la dépouille et sélectionnez une face, une surface ou l'origine pour définir la direction de la dépouille.
Si vous ne commencez pas par définir la direction de la dépouille, l'angle est mesuré par rapport à l'axe Z.
Définissez l'angle dans le volet Options.
La couleur de mise en surbrillance de la face est basée sur l'angle spécifié. Une face est mise en surbrillance dans la couleur positive si son angle est supérieur à la valeur d'angle, et dans la couleur négative si son angle est inférieur à la direction spécifiée. Vous pouvez modifier ces couleurs dans le volet Options.
Cliquez sur le guide d'outil Sélectionner la dépouille et sélectionnez une face pour vérifier son angle de dépouille. Vous pouvez également appuyer sur Ctrl tout en cliquant pour sélectionner des solides et des surfaces, définir une boîte de sélection ou sélectionner des objets dans la structure arborescente.
Un graphique de couleur des surfaces sélectionnées est affiché. Chaque valeur est une mesure de l'angle entre la surface et le plan sélectionné.
Les guides d'outils suivants sont conçus pour vous aider à exécuter les procédures étape par étape. Utilisez la touche Tab pour alterner entre les différents guides. Dès qu'un guide d'outil est sélectionné, il se peut que le curseur change aussi pour tenir compte du guide actif.
|
|
Le guide d'outil Sélectionner la dépouille est activé par défaut. Utilisez-le pour sélectionner la ou les faces pour lesquelles vous voulez afficher les angles de dépouille. |
|
|
Utilisez le guide d'outil Direction de la dépouille ou appuyez sur Alt tout en cliquant pour sélectionner une autre référence pour la direction de la dépouille. |
|
|
Utilisez le guide d'outil Courbe |
Les options suivantes sont associées à l'outil d'analyse Dépouille :
|
Direction |
Sélectionnez Une ou Les deux pour afficher l'angle de dépouille dans une direction ou les deux directions. |
|
Angle |
Faites glisser l'échelle ou cliquez sur - ou + pour définir l'angle minimum à afficher. |
|
Couleur |
Sélectionnez des couleurs dans le menu déroulant pour indiquer les angles de dépouille positive et négative. |
|
Transition de couleur |
Faites glisser l'échelle ou cliquez sur - ou + pour régler la transition de couleur entre nette et adoucie. Plus ce paramètre est défini sur une valeur élevée, plus la transition entre les faces négatives et positives est progressive. |
|
Créer des lignes de dépouille |
Afficher les lignes d'ombre où l'angle de la face est identique à l'angle de dépouille. |

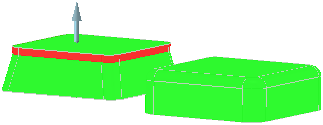

Analyse Dépouille avec une transition de couleur faible (nette)

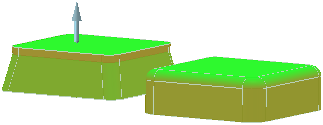

Analyse Dépouille avec une transition de couleur élevée (adoucie)
La ligne d'ombre de ces exemples affiche l'endroit où l'angle de la face incurvée est identique à l'angle de dépouille. Dans l'exemple de gauche, la transition de couleur est faible. Dans l'exemple de droite, elle est élevée.
