Utilisez l'outil Courbes
pour afficher les arêtes à l'emplacement d'intersection entre les solides comme illustré dans l'exemple ci-dessous avec un bloc et une sphère.

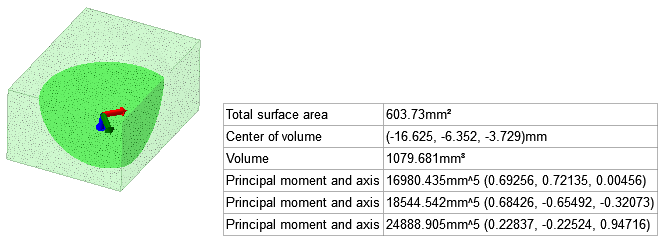

Utilisez l'outil Volumes
pour afficher les volumes créés par l'intersection des solides, surfaces et composants dans votre conception (voir exemple ci-dessous).
Cliquez sur Courbes dans le groupe Interférence
de l'onglet Analyse.
Sélectionnez les objets sécants pour afficher leurs arêtes d'intersection.
Cliquez sur Volumes dans le groupe Interférence de l'onglet Analyse.
Sélectionnez les objets pour afficher leur intersection en vert.
Vous pouvez également sélectionner plusieurs faces en définissant une zone de sélection ou en sélectionnant des faces dans la structure arborescente.
Les interférences avec les intersections du filetage ne sont pas signalées.
(Facultatif) Cliquez sur le guide d'outil Créer un volume et sélectionnez une zone d'interférence pour créer un solide à partir du volume.
Les guides d'outils suivants sont conçus pour vous aider à exécuter les procédures étape par étape. Utilisez la touche Tab pour alterner entre les différents guides. Dès qu'un guide d'outil est sélectionné, il se peut que le curseur change aussi pour tenir compte du guide actif.
|
|
Le guide d'outil Sélectionner des cibles vous permet de sélectionner les objets dont l'interférence est affichée. |
|
|
Le guide d'outil Créer un volume vous permet de sélectionner une zone d'interférence et de créer un solide à partir du volume. |
Les options suivantes sont disponibles :
Revenir au composant parent : tous les sous-composants du composant sont traités comme une partie d'un solide lors du calcul de l'interférence du volume. Sélectionnez cette option pour améliorer les performances.
