Afficher les composants légers

Les composants légers sont une représentation graphique uniquement d'une conception. Vous pouvez ajuster la transparence des composants légers dans votre conception. Si vous ne voyez pas les composants légers lorsque vous ouvrez ou insérez une conception, assurez-vous que les paramètres sont configurés pour les afficher.

Reportez-vous également à la rubrique Composants légers.

Pour ajuster la transparence des composants légers

1. Cliquez sur l'icône Transparence de la barre d'état.

2. Réglez le curseur pour définir l'opacité des composants légers dans la fenêtre de conception. Tous les composants légers sont affichés avec cette opacité.

Pour convertir un composant léger en solide

Sélectionnez un composant léger et appuyez sur Ctrl+Maj+F8 pour convertir le composant en solide. Tous les autres composants légers sont toujours estompés.

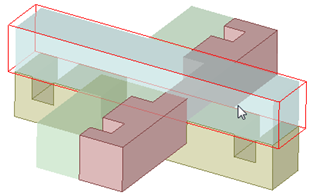

Avant d'estomper le composant léger, celui-ci doit apparaître sous forme légèrement transparente et ses arêtes ne doivent pas s'afficher.

Après l'estompage, tous les composants, indépendamment de leur poids, sont estompés, à l'exception du composant léger sélectionné.
