3D - pièces, assemblages (jusqu'à la version 26)

.sat, .sab

• Lorsque vous enregistrez un fichier SAT dans un fichier X_T, les arêtes incorrectes sont nettoyées dans la conception.

• Lorsque vous importez des fichiers ACIS, le nom de l'instance « pièce n (corps m) » est importé, mais uniquement si le nom du corps est différent de celui de la pièce. Les noms des composants et des corps sont séparés par un caractère que vous pouvez définir dans les options des fichiers ACIS. Par exemple, si le caractère par défaut est un point, le nom importé est au format composant.corps. Ainsi, si un composant unique inclut un seul corps nommé roue, le nom du composant importé dans SC est roue. Une instance est une copie d'un corps (solide copié ou répété).

• Les solides ACIS peuvent être importés à l'aide de l'option RealDWG, les courbes d'esquisse et le texte peuvent être importés dans des conceptions, 2D.

• Des PMIInformations de fabrication des pièces. Vous pouvez importer ces informations si vous cochez la case Importer les informations de fabrication des pièces lors de l'importation de fichiers CATIA. de niveau Pièce et AssemblageHiérarchie des composants et sous-composants indiquant une contrainte au sein de la conception, comme indiqué dans la structure de l'arborescence. En termes de fabrication, unité assemblée avec des pièces usinées. Voir outil Assemblage, Composant peuvent être importés à partir d'ACIS.

Facettes, 3D - pièces, assemblages, Géométrie (PRC B-Rep)

.pdf

• Les plateformes 32 bits et 64 bits sont prises en charge.
• Les informations de couleur sont importées pour les PDF 3D.
• Prend en charge l'importation et l'exportation BREP
• Utilise par défaut B-Rep pour l'exportation
• L'importation de PMI en tant qu'objets graphiques (non sémantiques) n'est pas prise en charge
  • Annotations
  • CotesValeurs ou expressions entrées à des fins de contrôle lors de la création ou de la modification d'une conception. Vous pouvez appliquer une cote à chaque élément, depuis les lignes des esquisses jusqu'aux faces des solides. Voir Cotations ordinales, Cotes progressives, Cotes graduées
  • Tolérances géométriquesSymboles d'annotation utilisés pour dimensionner la géométrie dans les mises en plan techniques. L'utilisation est guidée par les normes ASME, ISO et autres.
  • Finitions de surfaces
  • Symboles de référence
  • Cibles de référence
• Adobe Acrobat non requis pour l'importation et l'exportation B-REP, plateformes 32 bits et 64 bits prises en charge, Adobe Acrobat X Pro non pris en charge
• 3D PDF via un fichier neutre PRC avec PMI sémantiques (si des données PMI sont présentes)
• Les courbes sont importées à partir de données à facettes.



V10

3D - pièces; assemblages

.amf

• L'importation prend également en charge le format AMF compressé.

• Le bouton Arrêter permet d'arrêter l'importation AMF lorsque le traitement de l'image est trop long.

• Les couleurs et les noms de corps sont pris en charge.

R12 à 14, 2000, 2004, 2007, 2010, 2013, 2016

modelspace et entités d'espace d'agencement avec solides (format ACIS V7)

Comprend les maillages polyfaces

.dwg, .dxf

• Les mises en plan AutoCADLogiciel de conception et de mise en plan en 2D et 3D par Autodesk, Inc. Le format de fichier natif d'AutoCAD est DWG, son format de fichier interchangeable est DXF et son format pour la publication de données CAO est DWF. peuvent être insérées sous forme de dessins.

• Si vous importez un fichier AutoCAD et que la géométrie attendue n'est pas affichée, tentez de modifier les options d'importation. Reportez-vous à la rubrique Options d'importation et d'exportation de fichiers.

• Lorsque vous sauvegardez une conception avec un style de graphique de type ombrage tel qu'un fichier DWGFormat de mise en plan natif d'AutoCAD. Vous pouvez ouvrir et insérer des mises en plan, pièces et assemblages. Les mises en plan peuvent être insérées sous forme de dessins. Vous pouvez exporter des pièces, assemblages, feuilles de mise en plan et diapositives de révision 3D., il est converti au style de ligne caché.

• Lorsque vous enregistrez une conception en tôle en tant que fichier DXFFormat interchangeable de mise en plan ou format d'échange de mise en plan. Format de fichier de données CAO développé par Autodesk pour permettre l'interopérabilité des données entre AutoCAD et d'autres programmes. Vous pouvez ouvrir et insérer des mises en plan, pièces et assemblages. Les mises en plan peuvent être insérées sous forme de dessins. Vous pouvez exporter des pièces, assemblages, feuilles de mise en plan et diapositives de révision 3D., les annotations et les lignes de pliage sont enregistrées sur le même calque, et les cotes complètes de la conception dépliée sont supprimées.

• Les épaisseurs sont exportées vers AutoCAD (DXF ou DWG). Les lignes de hachurage des feuilles de mise en plan sont exportées sous forme de lignes autonomes.

• Vous pouvez importer des maillages polyfaces à partir de fichiers AutoCAD en tant que solides 3D. Pour obtenir la liste des options d'importation des maillages polyfaces, reportez-vous à la rubrique Options d'importation et d'exportation de fichiers.

• importe des « entités proxy » dans les fichiers AutoCAD DXF et DWG lorsque vous sélectionnez l'option TeighaDWG.

• Si vous ne parvenez pas à ouvrir un fichier AutoCADopen, tentez de remplacer l'option DWG par l'option RealDWG. Bien que certains fichiers AutoCAD contiennent des modèles ACIS incorporés, ceux-ci peuvent ne pas être des modèles ACIS standard. Contrairement aux bibliothèques TeighaDWG, les bibliothèques RealDWG incluent une API pour enregistrer ces variantes de modèles ACIS au format ACIS v7 (format courant le plus récent).

• Les solides ACIS peuvent être importés à l'aide de l'option RealDWG, les maillages polyfaces peuvent être importés comme légers (en lecture seule), Esquisse.

• Exporter en tant qu'instantané 2D
• Les espaces de mise en plan sont importés dans des fenêtres séparées.
• Les espaces de mise en plan vides sont ignorés à l'importation.
• Les espaces de mise en plan sont uniquement pris en charge pour Teigha, mais PAS pour RealDWG

pièces, assemblages (versions V4 4.1.9 à 4.2.4)

assemblages (versions V5 R8 à R24, V6R2014, V6R2015)

.model, .CATPart, .CATProduct, .cgr, .exp

(ANSYS SCDM seulement) CATIA V6 .3DXML R2010x - R2013x

• Les fichiers (.cgr) à facettes CATIA s'ouvrent, mais apparaissent en tant que composants légers qu'il est impossible de charger. Vous pouvez enregistrer des fichiers .cgr importés en tant que documents que vous pourrez ouvrir ultérieurement. Toutefois, le contenu de ce document reste léger. Il est visible dans la fenêtre de conception mais vous ne pouvez pas modifier le modèle.

• Les fichiers CATIA contenant des informations relatives à la fabrication du produit peuvent être ouverts ou insérés. La visibilité est désactivée. Si le calque n'existe pas, il est créé automatiquement.

• Lors de l'exportation de fichiers CATIA V5, vous pouvez désélectionner l'option Simplifier les splines des données surfaciques. Lors de l'importation ou de l'exportation de fichiers CATIA, les emplacements XYZ des objets constitués de points sont correctement dimensionnés.

• Inclut les informations de fabrication de produits (PMI) placées sur Plans d'annotation importés.

• Les données précises de pièces et de produits CATIA V6 doivent être exportées au format V5CATPart et CATProduct pour être lues dans SpaceClaim.
• L'importation et l'exportation des points libres sont prises en charge
• CGR importe les facettes en tant qu'objets maillés. SpaceClaim recommande de modifier les maillages sur un système d'exploitation 64 bits.
• Des sélections nommées de faces sont créées lorsqu'on importe des ensembles géométriques.
• Des ensembles de publications sont importés en tant que sélections nommées.

(ANSYS SCDM seulement) V18.1 et V19

pièces (les assemblages sont aplanis)

.agdb

(ANSYS SCDM seulement) jusqu'à 16

fichiers IDF et PADS (versions IDF 3.0 et IDF 4.0)

.idf, .emn, .idb

• La majorité du contenu des fichiers IDF 4.0 n'est pas prise en charge.

• L'assemblage de volets et de cartes, les découpes, les surfaces comblées, les mémorisations, les matières, les volets (et éléments associés), les sous-dispositions et les modèles thermiques ne sont pas pris en charge.

• Ouvrir les fichiers IDF et PAD

• Les fichiers IDF peuvent être synchronisés avec le modèle importé.
  • Sélectionnez une géométrie du modèle et utilisez RMB > Mettre à jour IDF pour mettre à jour le fichier IDF sur la base des opérations de composant exécutées dans le modèle (par exemple, composants déplacés).
  • Le document SpaceClaim en cours doit avoir été créé par l'importation d'un fichier IDF.
  • Le fichier IDF source doit être présent sur le disque, dans son répertoire d'origine.
  • Un nouveau fichier IDF est écrit. Il contient les informations mises à jour.
  • Le nouveau fichier peut être relu dans le système ECAD d'origine en vue de mettre à jour les composants.

Cadence SPB

.brd, .mcm, .sip



ODB++

.tgz



EDB

.def dans un dossier .aedb



IPC2581

.xml, .cvg



GDSII

.gds, .sf, .stm



Autocad

.dxf, .dwg

pièces, assemblages

.msh

pièces, assemblages (jusqu'à la version 5,3)

.igs, .iges

• Les courbes et les couleurs des courbes sont prises en charge à l'importation.

fichiers (insérer uniquement)

.bmp, .pcx, .gif, .jpg, .png, .tif

Voir Insérer une image

pièces (versions 6 - 10)

.ipt

pièces, assemblages (jusqu'à la version 11 à 2016)

.ipt, .iam

• Pour prendre connaissance des restrictions, consultez la page http://doc.spatial.com/index.php/InterOp:Connect/Inventor/Inventor_Reader#Limitations.

• Prise en charge limitée des assemblages Inventor

  • Les attributs des assemblages (couleurs et calques) ne sont pas pris en charge.

  • Les pièces et les sous-assemblages Inventor doivent être présents dans le répertoire principal (racine) de l'assemblage Inventor.

  • Les fonctionnalités au niveau de l'assemblage ne sont pas prises en charge. Par exemple, une instance peut être marquée comme non visible dans un assemblage Inventor. Dans la mesure où le translateur ne prend pas en charge la lecture des informations non visibles, les instances non visibles sont translatées.

• Surfaces Inventor non prises en charge

  Le translateur ne prend actuellement pas en charge les surfaces hélicoïdales des fichiers Inventor 6 et les surfaces « cylspl » des fichiers Inventor 7. Si le fichier Inventor inclut l'une de ces surfaces, la translation partielle qui a lieu ignore les données correspondant à ces surfaces et convertit les entités restantes.

• Prise en charge limitée des entités pour Inventor 11, 2008, 2009 et 2010

  Le translateur ne prend actuellement pas en charge certaines entités spécifiques résultant d'opérations effectuées via les fonctionnalités avancées d'Inventor, telles que la génération de volumes.

• Aucune prise en charge des attributs

  Le translateur ne prend pas en charge la translation des attributs, tels que les couleurs et les calques.

• Aucune prise en charge des drapeaux masqués

  Le translateur ne prend pas en charge le filtrage des corps masqués. C'est pourquoi, ceux-ci sont également translatés.

• Prise en charge limitée des unités

  Le translateur ne prend en charge que les millimètres et les pouces pour Inventor 6 – 11 et 2008. Pour les versions 2009 et 2010, le translateur ne prend en charge que les millimètres comme unité. Toutes les unités non prises en charge sont considérées comme étant exprimées en millimètres.

pièces, assemblages (versions 6.4, 7.0, 8.0, 8.1, 8.2, 9.0 à 10.0)

.jt

• Les bibliothèques JT Open 5.3 sont disponibles pour lire et écrire les fichiers JT créés dans la version 5.3.

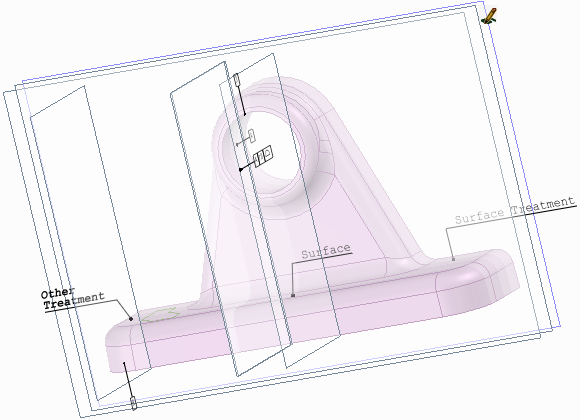

• Les fichiers JT contenant des informations relatives à la fabrication du produit (PMI) sont pris en charge pour :
  • étiquettes de référence
  • textes d'annotation
  • mesures de cotes
  • GD&T
  • Symboles de finition de surfaceAnnotation que vous pouvez ajouter à un tracé et donne des instructions pour la suppression de matière au cours de la fabrication.
  • Symboles de soudure
  • Annotations flottantes
• L'option PMI est activée par défaut.
• Les PMI de polylignes et sémantiques sont prises en charge. Les informations sémantiques des cotes importées seront mises à jour en fonction des modifications de géométrie. Les polylignes sont de simples courbes dans l'espace qui ne se mettent pas à jour.
• Les PMI sémantiques sont placées sur le calque 0 après importation. Les polylignes sont placées sur un calque intitulé Annotations de polylignes importées.
• En ce qui concerne les symboles GDT, vous pouvez cliquer sur une annotation de tolérance ou un symbole de référence pour afficher ses valeurs dans le volet Propriétés.
• Cliquez sur une flèche ou une ligne pour afficher ou modifier la flèche ou les styles dans le volet Propriété.
• Les noms de fichiers Unicode sont pris en charge.
• L'importation et l'exportation des points libres sont prises en charge
• Les données JT Open V6.4 et V7.0 sont importées et exportées sous la forme de données à facettes

Non pris en charge

pièces, assemblages (versions NX1 à NX10 et UG v11 à 18)

.prt

pièces, assemblages (versions V10.0 à V27)

.x_t, .x_b, .xmt_txt, .xmt_bin

courbes (insérer uniquement)

.txt

• Une courbe de spline est créée par défaut si l'option Polyline=False est utilisée. Si l'option Polyline=True est utilisée, les points sont connectés par des segments de ligne droite.

• Par défaut, des courbes 2D sont créées. Lorsque vous spécifiez des courbes 2D, la première colonne de points de données doit être un nombre entier et donne la hauteur du plan de l'une des courbes. Le début de la nouvelle courbe est spécifié en remplaçant cette hauteur par la valeur de la ligne suivante. Si l'option 3D=True est utilisée, il peut s'agir de courbes 3D

• Le mot-clé Fit permet de spécifier le mode à utiliser : Ajustement de courbe ou Interpolation.

  L'option Fit=True, le mode Ajustement de courbe est utilisé. Le mode Ajustement de courbe crée une courbe qui « ajuste » les points de données sur la base d'une tolérance spécifique. La courbe ne suit pas obligatoirement le tracé de tous les points et la distance de la courbe au point respectera la tolérance.

  Utilisez le mot-clé Fittol lorsque Fit=True afin de spécifier la tolérance définie pour l'Ajustement de courbe, exprimée dans les unités du modèle. Par exemple Fittol=1,0e-2

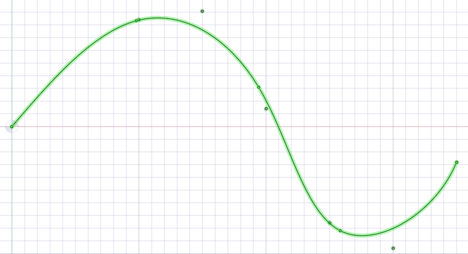

  La courbe ci-dessous utilise le mode Ajustement de courbe (Fit=True). Une tolérance élevée (fittol=2,0) permet d'exagérer le fait que la courbe ne passe pas par tous les points mais se contente de respecter la tolérance spécifiée.







  Fit=False utilise le mode Interpolation. L'interpolation requiert que la courbe passe exactement par tous les points. La méthode d'interpolation permet de créer une courbe continu qui passe par tous les points.

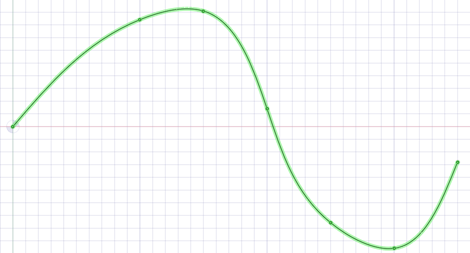

  La courbe ci-dessous est interpolée (Fit=False). Le fichier comporte sept points et la courbe passe exactement par chacun d'eux.







• Plusieurs courbes sont séparées par des lignes vierges.

• Vous pouvez importer des fichiers PointEmplacement simple dans la grille d'esquisse. Objet en 2D sans hauteur, largeur ni longueur. L'origine, un axe et un sommet sont des exemples de points. Utilisez l'outil Pointer pour tracer un point sur la grille d'esquisse. Les points sont utiles en tant que référence dimensionnelle, pour diviser et pour créer un point sur une ligne ou une courbe par lequel vous souhaitez tracer un cercle trois points. curve text contenant des courbes à point unique, qui seront créées en tant que points.

• Les fichiers Point-curve text ouverts ou insérés dans affichent une courbe fermée lorsque le fichier a une valeur répétée.

• Vous pouvez importer des courbes dans des systèmes de coordonnées ou d'autres géométries, telles que des objets importés.

• Les fichiers Point-curve text avec des colonnes séparées par des virgules peuvent être ouverts ou insérés dans . Cette fonctionnalité vous permet d'importer tout fichier dont les valeurs sont séparées par des virgules dans .

• Si une erreur se produit lors de la lecture du fichier texte d'entrée, un message indique le numéro de ligne de l'erreur entre parenthèses, suivi du texte figurant sur cette ligne.

• L'exemple suivant affiche le contenu d'un fichier Point curve text à gauche, et les courbes 3D créées par celui-ci à droite :

  • Notez que les coordonnées du point sont les suivantes : (Z, X, Y).

  • Par exemple (1, 2, 3) est (Z=1, X=2, Y=3).

3d=true polyline=false 1 0 0 1 0 1 1 1 0 1 1 1 2 0 1 2 1 0 3 0 0 3 0 1 3 1 0



Mots-clés :

• polyline=false  : les courbes de la spline sont créées.
• polyline=true : des lignes droites sont créées.
• 3d=true : des courbes 3D sont créées.
• 3d=false : les courbes créées sont en deux dimensions. Tel est également le cas si cette option n'est pas définie.
• fit=true : utilisez le mode Ajustement de courbe.
  • Le mode Ajustement de courbe détermine l'« ajustement optimal » en passant par les points.
  • Ne requiert pas que la courbe passe par tous les points
• fit=false : utilisez le mode Interpolation.
  • Le mode Interpolation impose à la courbe de passer par tous les points du fichier.
• fittol=1,0e-2 : tolérance du mode Ajustement de courbe exprimée dans les unités utilisées dans le fichier.

La ligne vierge après le premier jeu de coordonnées indique que le jeu de coordonnées suivant est une nouvelle courbe.

Vous pouvez copier le contenu du fichier ci-dessus et le coller dans un fichier texte, puis utiliser Insérer un fichier pour tenter l'opération par vous-même.

Non pris en charge

pièces

.ply

Non pris en charge

pièces, assemblages, versions 16 à Wildfire 5.0(Creo 1.0 à Creo3.0)

.prt, .asm

• Lorsque vous importez des assemblages Pro/ENGINEER et que des pièces sont manquantes, vous êtes invité à les rechercher.

• Les informations PMI Wildfire 5 (Creo 1.0, 2.0) ne sont pas prises en charge.

• Vous pouvez ouvrir les fichiers d'accélérateur d'instances et d'assemblage (*.xpr et *.xas) directement dans .

• Le maillage est importé automatiquement lorsque le fichier Rhino ne comporte aucun contenu B-Rep.

pièces, assemblages (version 4.0, V5.0)

0,3dm

• Lors de l'importation d'un fichier Rhino, les courbes multi-segmentées sont consolidées.

• Vous pouvez exporter des noms de calques, des informations de couleur, des lignes d'esquisse et des informations sur les matières.

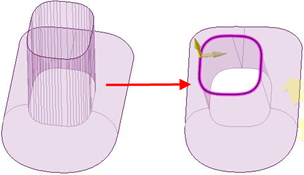

• Par défaut, la topologie voisine est prise en compte. Cela signifie que si des problèmes sont détectés sur une face, les faces voisines peuvent fournir les informations nécessaires à la réparation de celle-ci.

• Le plug-in SpaceClaim pour est uniquement pris en charge pour Rhino V5.0.

ObjetTout ce que les outils peuvent reconnaître. Les objets 3D incluent les sommets, arêtes, faces, surfaces, solides, dessins, plans, axes et origines. Les objets 2D comprennent les points et lignes. Rhino pris en charge	Objet Rhino	EntitéTerme faisant référence à tout objet d'une esquisse en 2D ou d'un tracé en 3D.
Solides	Polysurfaces fermées	Solide
	Surfaces fermées : sphère, tore, points ellipsoïde ;
Polysurfaces (ouvertes)		Solide en feuille
Surfaces	Surfaces rognées	Solide en feuille
	Surfaces non rognées avec arêtes de limite
Courbes (courbe, polycourbe)		CourbeEn 3D, toute ligne dans l'espace. d'esquisse nommée
Objets constitués de points (point, nuage de points)		Non pris en charge
Objets avec maillage polygonal		Non pris en charge
Nom de l'objet		Nom de l'entité
Couleur de l'objet		Couleur de l'entité
Calques	Nom du calque	Nom du calque
	Couleur du calque	Couleur du calque
	CalqueMécanisme de regroupement des caractéristiques visuelles (visibilité, couleur, etc.). Vous pouvez regrouper les objets dans des calques pour organiser votre mise en plan. Les calques sont particulièrement utiles lorsque vous voulez afficher ou masquer les plans d'annotation. activé/désactivé	Afficher/masquer le calque
	Calque verrouillé/déverrouillé	Calque verrouillé/déverrouillé
	Structure du calque	Propriétés du composant
Matières	Nom de la matière	Nom de la matière
	Autres attributs de matière	Non pris en charge
GroupesEnsembles d'objets qui apparaissent dans l'onglet Groupes. Vous créez un groupe à partir de tout ensemble d'objets sélectionnés. Les informations relatives à la sélection, à l'opération Alt+sélection, au déplacement de l'ancre, de l'axe et aux cotes graduées sont toutes stockées avec le groupe.		Non pris en charge



pièces, assemblages V2015.0 SP0

.rsdoc

• Les fichiers rsdocs peuvent être importés uniquement pendant les 30 premiers jours qui suivent l'activation de SpaceClaim. Après 30 jours, une limite de 100 importations de fichiers individuels est appliquée.

pièces, assemblages, jusqu'à la version 8, V2013, V2014

pièces, assemblages

.skp

pièces, assemblages (V18 - ST8)

.par, psm, .asm

pièces, assemblages (version 98 à 2015)

.sldprt, .sldasm

• Si vous ouvrez un fichier SolidWorks, recherche l'assemblage et les fichiers des pièces externes requis dans les emplacements suivants :

  • dossier racine de l'assemblage ;

  • sous-dossier correspondant dans le nouveau dossier racine ;

  • chemin d'accès absolu du composant enregistré dans le fichier de l'assemblage.

• Lorsque vous importez une conception de SolidWorks, les unités sont modifiées pour correspondre à la pièce.

• L'importation prend en charge les attributs définis par l'utilisateur concernant des pièces, des assemblages et des sous-assemblages

pièces, assemblages (versions AP203, AP214 [géométrie])

.stp, .step

Lorsque vous importez des assemblages STEP d'un fichier, sélectionnez l'option de fichier Créer plusieurs documents lors de l'importation des assemblages si vous souhaitez que les assemblages demeurent dans un seul fichier plutôt que d'être divisés en plusieurs fichiers, un pour chaque document interne.

pièces et assemblages Facettes ou solides

.stl

• Lors de l'exportation de fichiers STL, la sortie est, par défaut, définie sur Binaire.

• Les fichiers STL peuvent inclure des maillages polyfaces et être importés en tant qu'objets légers. Les maillages polyfaces sont importés en tant que solides.

• Lors de l'enregistrement au format de fichier .STL, la qualité dépend de la configuration du paramètre de qualité graphique. Nous conseillons de configurer cette option de manière à assurer une qualité graphique la plus haute possible si la conception doit pouvoir être utilisée en tant que prototype de SLAVoir Stéréolithographie rapide à des fins de validation de forme, d'adaptation et de fonction.

• Vous pouvez importer un fichier STL comme solide, s'il contient plusieurs zones planes pouvant être fusionnées en une seule face plane.

• Vous pouvez importer un fichier STL en tant qu'objet avec maillage et l'exporter en tant que nouveau fichier STL. Vous avez ainsi la possibilité d'importer plusieurs fichiers STL dans un document puis d'exporter l'ensemble sous la forme d'un fichier unique.

pièces, assemblages (versions 1.0 et 2.0)

.vda

fichiers (à insérer uniquement) avec les codecs adéquats installés, pour tous les formats sauf WMV et AVI

.wmv, .avi, .flv, .mkv, .mov, .mp4, .mpg, mpeg, .ogm, .vob

Voir Insérer une vidéo

pièces, assemblages

.wrl

pièces, assemblages (Facettes)

.obj

Non pris en charge

Non pris en charge

Versions 6, 7 15-26 (V26 par défaut)

pièces et assemblages (les assemblages sont aplanis)

.sat, .sab

• Lorsque vous enregistrez un fichier SAT dans un fichier X_T, les arêtes incorrectes sont nettoyées dans la conception.

• Lorsque vous importez des fichiers ACIS, le nom de l'instance « pièce n (corps m) » est importé, mais uniquement si le nom du corps est différent de celui de la pièce. Les noms des composants et des corps sont séparés par un caractère que vous pouvez définir dans les options des fichiers ACIS. Par exemple, si le caractère par défaut est un point, le nom importé est au format composant.corps. Ainsi, si un composant unique inclut un seul corps nommé roue, le nom du composant importé dans SC est roue. Une instance est une copie d'un corps (solide copié ou répété).

• Les solides ACIS peuvent être importés à l'aide de l'option RealDWG, les courbes d'esquisse et le texte peuvent être importés dans des conceptions, 2D.

• Les informations PMI de pièces et d'assemblages peuvent être écrites dans des fichiers SAT et SAB.

Facettes, géométrie (PRC B-Rep), courbes

pièces et assemblages

.pdf

• Les plateformes 32 bits et 64 bits sont prises en charge.
• Les informations de couleur sont exportées pour les PDF 3D.
• Prend en charge l'importation et l'exportation B-Rep
• Les fichiers .scdoc de maillage seul peuvent être exportés au format PDF.
• Adobe Acrobat non requis pour l'importation et l'exportation B-Rep, plateformes 32 bits et 64 bits prises en charge, Adobe Acrobat X Pro non pris en charge

2D : imprimer vers ou enregistrer les dessins uniquement

.pdf

• Les plateformes 32 bits et 64 bits sont prises en charge.

V1.0

3D - pièces; assemblages

.amf

• L'exportation prend également en charge le format AMF compressé

• Les éléments suivants sont pris en charge pour l'exportation :

  • Géométrie

  • Couleurs des corps et des faces

  • MatièrePropriété que vous pouvez associer à un objet, composée du nom et des attributs de la matière (par exemple, la densité et la résistance à la traction). des corps

  • Textures

  • Composants légers

  • Structure arborescenteAffichage dans le volet Structure qui indique chacun des objets de votre conception. Vous pouvez développer ou réduire les nœuds de l'arborescence pour afficher les objets. Vous pouvez renommer, créer, modifier, remplacer et supprimer les objets ainsi qu'utiliser les composants. de l'assemblage

• L'exportation est prise en charge par le Convertisseur.

R12 à 14, 2000, 2004, 2007, 2010, 2013, 2016

solides (format ACIS V7)

.dwg, .dxf

• Les mises en plan AutoCAD peuvent être insérées sous forme de dessins.

• Si vous importez un fichier AutoCAD et que la géométrie attendue n'est pas affichée, tentez de modifier les options d'importation. Reportez-vous à la rubrique Options d'importation et d'exportation de fichiers.

• Lorsque vous sauvegardez une conception avec un style de graphique de type ombrage tel qu'un fichier DWG, il est converti au style de ligne caché.

• Lorsque vous enregistrez une conception en tôle en tant que fichier DXF, les annotations et les lignes de pliage sont enregistrées sur le même calque, et les cotes complètes de la conception dépliée sont supprimées.

• Les épaisseurs sont exportées vers AutoCAD (DXF ou DWG). Les lignes de hachurage des feuilles de mise en plan sont exportées sous forme de lignes autonomes.

• Vous pouvez importer des maillages polyfaces à partir de fichiers AutoCAD en tant que solides 3D. Pour obtenir la liste des options d'importation des maillages polyfaces, reportez-vous à la rubrique Options d'importation et d'exportation de fichiers.

• importe des « entités proxy » dans les fichiers AutoCAD DXF et DWG lorsque vous sélectionnez l'option TeighaDWG.

• Si vous ne parvenez pas à ouvrir un fichier AutoCADopen, tentez de remplacer l'option DWG par l'option RealDWG. Bien que certains fichiers AutoCAD contiennent des modèles ACIS incorporés, ceux-ci peuvent ne pas être des modèles ACIS standard. Contrairement aux bibliothèques TeighaDWG, les bibliothèques RealDWG incluent une API pour enregistrer ces variantes de modèles ACIS au format ACIS v7 (format courant le plus récent).

• Les solides ACIS peuvent être importés à l'aide de l'option RealDWG, les maillages polyfaces peuvent être importés comme légers (en lecture seule), Esquisse

• Exporter en tant qu'instantané 2D

V5/V6 R6 à R25 (R25 par défaut)

pièces, assemblages

.CATPart, .CATProduct,

• Les fichiers (.cgr) à facettes CATIA s'ouvrent, mais apparaissent en tant que composants légers qu'il est impossible de charger. Vous pouvez enregistrer des fichiers .cgr importés en tant que documents que vous pourrez ouvrir ultérieurement. Toutefois, le contenu de ce document reste léger. Il est visible dans la fenêtre de conception mais vous ne pouvez pas modifier le modèle.

• Les fichiers CATIA contenant des informations relatives à la fabrication du produit peuvent être ouverts ou insérés. La visibilité est désactivée. Si le calque n'existe pas, il est créé automatiquement.

• Lors de l'exportation de fichiers CATIA V5, vous pouvez désélectionner l'option Simplifier les splines des données surfaciques. Lors de l'importation ou de l'exportation de fichiers CATIA, les emplacements XYZ des objets constitués de points sont correctement dimensionnés.

• Inclut les informations de fabrication de produits (PMI) placées sur Plans d'annotation importés

• Les données précises de pièces et de produits CATIA V6 doivent être exportées au format V5CATPart et CATProduct pour être lues dans SpaceClaim.
• L'exportation en tant que conception hybride est prise en charge.

MS Office 2003, 2007, 2013

.xls, .xlsx

• Si MS Office est installé

Non pris en charge

pièces, assemblages

.msh

pièces, assemblages (version 5.3, JAMA-IS, Types : 186, 144, 143)

.igs, .iges

pièces, assemblages, feuilles de mise en plan, diapositives de révision 3D (exporter en tant qu'instantané 2D)

.bmp, .gif, .jpg, .png, .tif

A l'exportation, vous pouvez spécifier la taille de l'image en pixels ou en pourcentage de la taille réelle.

Lorsque vous enregistrez une mise en plan sous la forme d'une image, vous pouvez spécifier Utiliser les limites de la scène ou Utiliser les limites de la feuille. Les limites de la scène ajoutent des bordures grises autour de la mise en plan afin de remplir intégralement la scène. Les limites de la feuille incluent uniquement tous les éléments contenus dans la limite de la feuille.

Voir Insérer une image

Non pris en charge

pièces, assemblages, versions 6.4, 7.0, 8.0, 8.1, 8.2, 9.0 à 10.0

.jt

• Les bibliothèques JT Open 5.3 sont disponibles pour lire et écrire les fichiers JT créés dans la version 5.3.
• Les fichiers JT contenant des informations relatives à la fabrication du produit (PMI) sont pris en charge pour :
  • étiquettes de référence
  • textes d'annotation
  • mesures de cotes
  • GD&T
  • Symboles de finition de surface
  • Symboles de soudure
  • Annotations flottantes
• L'option PMI est activée par défaut.
• Les PMI de polylignes et sémantiques sont prises en charge. Les informations sémantiques des cotes importées seront mises à jour en fonction des modifications de géométrie. Les polylignes sont de simples courbes dans l'espace qui ne se mettent pas à jour.
• Les PMI sémantiques sont placées sur le calque 0 après importation. Les polylignes sont placées sur un calque intitulé Annotations de polylignes importées.
• En ce qui concerne les symboles GDT, vous pouvez cliquer sur une annotation de tolérance ou un symbole de référence pour afficher ses valeurs dans le volet Propriétés.
• Cliquez sur une flèche ou une ligne pour afficher ou modifier la flèche ou les styles dans le volet Propriété.
• Les noms de fichiers Unicode sont pris en charge.
• Le GD&T sémantique créé dans est exporté vers JT.
• L'exportation et l'importation des points libres sont prises en charge
• Les données JT Open V6.4 et V7.0 sont importées et exportées sous la forme de données à facettes

pièces, assemblages

.bip

Non pris en charge

pièces, assemblages V12 à 27 (V26 par défaut)

.x_t, .x_b

Non pris en charge

3.6

pièces, assemblages

Les fichiers .scdoc de maillage seul peuvent être exportés au format de fichier POV

MS Office 2003, 2007, 2013

diapositives de révision 3D .ppt

Non pris en charge

pièces

.qif

V4.0, V5.0

pièces, assemblages

0,3dm

• Lors de l'importation d'un fichier Rhino, les courbes multi-segmentées sont consolidées.

• Vous pouvez exporter des noms de calques, des informations de couleur, des lignes d'esquisse et des informations sur les matières.

• Par défaut, la topologie voisine est prise en compte. Cela signifie que si des problèmes sont détectés sur une face, les faces voisines peuvent fournir les informations nécessaires à la réparation de celle-ci.

• Le plug-in SpaceClaim pour est uniquement pris en charge pour Rhino V5.0.

Objet Rhino pris en charge	Objet Rhino	Entité
Solides	Polysurfaces fermées	Solide
	Surfaces fermées : sphère, tore, points ellipsoïde ;
Polysurfaces (ouvertes)		Solide en feuille
Surfaces	Surfaces rognées	Solide en feuille
	Surfaces non rognées avec arêtes de limite
Courbes (courbe, polycourbe)		Courbe d'esquisse nommée
Objets constitués de points (point, nuage de points)		Non pris en charge
Objets avec maillage polygonal		Non pris en charge
Nom de l'objet		Nom de l'entité
Couleur de l'objet		Couleur de l'entité
Calques	Nom du calque	Nom du calque
	Couleur du calque	Couleur du calque
	Calque activé/désactivé	Afficher/masquer le calque
	Calque verrouillé/déverrouillé	Calque verrouillé/déverrouillé
	Structure du calque	Propriétés du composant
Matières	Nom de la matière	Nom de la matière
	Autres attributs de matière	Non pris en charge
Groupes		Non pris en charge



pièces et assemblages SketchUp versions 3.0 à V8.0, V2013, V2014

.skp

Non pris en charge

AP203, AP214 (géométrie)

pièces, assemblages

.stp, .step

Lorsque vous importez des assemblages STEP d'un fichier, sélectionnez l'option de fichier Créer plusieurs documents lors de l'importation des assemblages si vous souhaitez que les assemblages demeurent dans un seul fichier plutôt que d'être divisés en plusieurs fichiers, un pour chaque document interne.

pièces, assemblages

.stl

• Lors de l'exportation de fichiers STL, la sortie est, par défaut, définie sur Binaire.

• Les fichiers STL peuvent inclure des maillages polyfaces et être importés en tant qu'objets légers. Les maillages polyfaces sont importés en tant que solides.

• Lors de l'enregistrement au format de fichier .STL, la qualité dépend de la configuration du paramètre de qualité graphique. Nous conseillons de configurer cette option de manière à assurer une qualité graphique la plus haute possible si la conception doit pouvoir être utilisée en tant que prototype de SLA rapide à des fins de validation de forme, d'adaptation et de fonction.

• Vous pouvez importer un fichier STL comme solide, s'il contient plusieurs zones planes pouvant être fusionnées en une seule face plane.

• Vous pouvez importer un fichier STL en tant qu'objet avec maillage et l'exporter en tant que nouveau fichier STL. Vous avez ainsi la possibilité d'importer plusieurs fichiers STL dans un document puis d'exporter l'ensemble sous la forme d'un fichier unique.

• L'exportation STL peut peut être effectuée directement à partir de fichiers .scdoc légers (visualisation uniquement)

V2.0

pièces

.vda

pièces, assemblages

.wrl

Non pris en charge

pièces, assemblages

.obj

• La structure n'est pas conservée lorsque vous enregistrez en tant que fichier OBJ.

• Lorsque vous enregistrez la conception en tant que fichier OBJ, la tessellation graphique actuelle est utilisée à des fins de précision. Vous pouvez modifier la tessellation en définissant la qualité de l'image par rapport à la vitesse des graphiques.

• Les UV sont transformés conformément aux informations de body ou de face et les informations de texture sont exportées avec le fichier.

solides de type pièces et assemblages uniquement

.xaml

L'orientation et la translation de la vue actuelle sont enregistrées dans un fichier XAML.

diapositives de révision 3D

.xaml
