Vues en coupe décalées

Les coupes décalées vous permettent d'afficher les détails internes situés sur des plans de coupe différents d'une même vue.

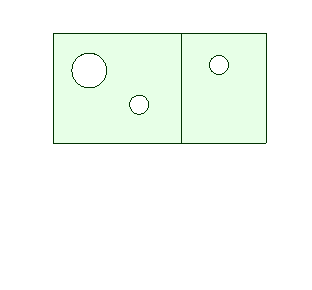

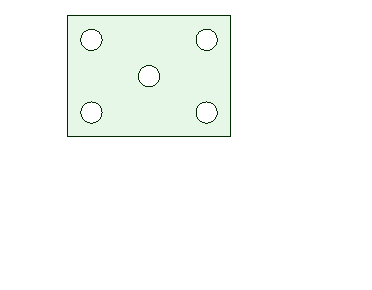

Dans certains cas, vous pouvez visualiser uniquement la géométrie située dans le plan de coupe. Il s'agit d'une coupe de type Zone. Dans d'autres cas, vous pouvez également visualiser la géométrie en arrière du plan. Il s'agit d'une coupe de type TotalOption de l'outil Tirer qui permet d'effectuer une révolution de 360 degrés ou jusqu'à la face suivante, balayer sur la trajectoire complète ou lisser à travers les faces sélectionnées.. Les deux types sont illustrés ci-dessous.

La section DétailAspects d'une conception incorporés pour communiquer avec d'autres personnes ou pour soumettre la conception pour révision. Utilisez les outils de l'onglet Détail pour annoter les conceptions, créer des feuilles de mise en plan et réviser les modifications de conception. Vous pouvez personnaliser les paramètres de détail afin de vous conformer aux normes ou de créer votre propre style personnalisé. dans les Options de SpaceClaim permet de modifier des paramètres dédiés aux coupes. Reportez-vous aux options de Vues et de Style de ligne.

Vous pouvez créer des vues en coupe décalées de la manière suivante:

• En tant que nouvelle vue projetée à partir d'une vue existante.
• En convertissant une vue existante en vue en coupe.

Une fois la vue en coupe créée, vous pouvez inverser l'orientation de vue.

1. Cliquez avec le bouton droit de la souris sur une flèche ou une ligne de coupe.
2. Sélectionnez Basculer l'orientation de la vue.

Pour créer une coupe décalée à partir d'une coupe existante

1. Créez une vue en coupe.
2. Sélectionnez le guide d'outil Créer une coupe décalée.
3. Cliquez sur la ligne de coupe au point où vous souhaitez créer un décalage.
4. Faites glisser le côté de la ligne de coupe que vous souhaitez faire passer par un détail différent.
5. Continuez jusqu'à établir tous les décalages nécessaires.

Lorsque vous sélectionnez et faites glisser chaque segment de ligne de coupe, les segments que vous déplacez s'accrochent et fusionnent avec d'autres coupes.

Autre méthode

1. Créez une vue en coupe.
2. Effectuez un clic droit sur la ligne de coupe.
3. Sélectionnez Diviser la coupe.
4. SpaceClaim crée un décalage par défaut.
5. Faites glisser chaque segment de ligne de coupe à l'emplacement choisi.

   Lorsque vous sélectionnez et faites glisser chaque segment de ligne de coupe, les segments que vous déplacez s'accrochent et fusionnent avec d'autres coupes.

   Vous pouvez diviser uniquement les segments perpendiculaires à la direction principale.

6. Continuez jusqu'à établir tous les décalages nécessaires.

Pour créer une coupe décalée en tant que nouvelle vue en coupe

1. Tracez une chaîne de lignes dans une vue de feuille de mise en plan.
2. Sélectionnez un segment de ligne.
3. Accédez à l'outil CoupeMode de conception qui permet d'éditer des solides en travaillant sur leurs arêtes et sommets en coupe. La vue est « coupée » pour afficher les détails internes..
4. Déplacez votre souris pour positionner la vue de coupe plane.

La nouvelle vue sera projetée perpendiculairement au segment de ligne sélectionné, qui peut être incliné.

SpaceClaim trouvera les autres segments raccordés pour créer la vue.

Si l'outil ne trouve pas de chaînes de lignes sans équivoque, une coupe plane sera créée.

Pour publier une vue en coupe en 3D

1. Cliquez avec le bouton droit sur la vue en coupe dans la feuille de mise en plan ou dans la structure arborescente.

2. Sélectionnez Publier en 3D dans le menu contextuel.

   Une section publiée apparaît en tant que nœud racine dans la structure arborescente.

   Vous pouvez cliquer avec le bouton droit sur la coupe publiée dans une fenêtre de conception et sélectionner TronquerMasquer toute la géométrie d'une conception au-dessus et en-dessous de la grille ou du plan sélectionné. avec le plan. Vous pouvez également utiliser l'outil DéplacerOutil utilisé pour déplacer ou faire pivoter la géométrie. pour déplacer une coupe publiée.
