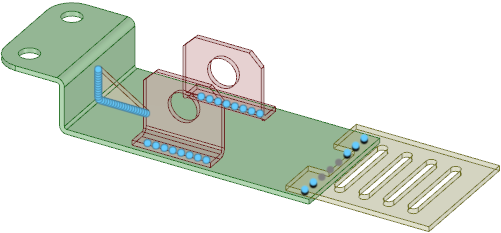

La conception peut désormais être envoyée à ANSYS pour analyse. Elle doit ressembler à ce qui suit :

L'envoi de soudures par points à ANSYS Workbench est soumis à quelques restrictions :

• Seuls des points assemblés peuvent être utilisés pour la simulation.
• Vous pouvez placer des points de soudure entre des pièces à corps multiples si les deux corps appartiennent à des pièces différentes. Les soudures par points définies entre les corps d'une même pièce ne sont pas transférées vers la simulation.
• Vous pouvez estimer les soudures de jonction en plaçant les points de soudure sur l'arête directrice avec un décalage de zéro, si aucune face d'assemblage n'est trouvée sur les côtés de la face de base.

Démarrer ANSYS Workbench et envoyer la conception

1. Cliquez sur ANSYS Workbench dans l'onglet ANSYS.

   ANSYS doit s'ouvrir et votre conception doit être chargée.

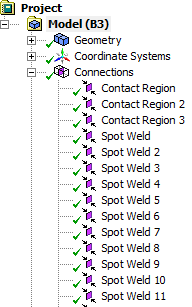

2. Développez la structure arborescente dans ANSYS. Les soudures par points s'affichent sous le nœud Connexions, comme suit :







3. Revenez à SpaceClaim et modifiez l'une des soudures par points.

4. Dans ANSYS Workbench, cliquez du bouton droit sur le nœud Géométrie et sélectionnez

   Votre conception doit désormais être actualisée dans SpaceClaim et ANSYS.
