Barcodes

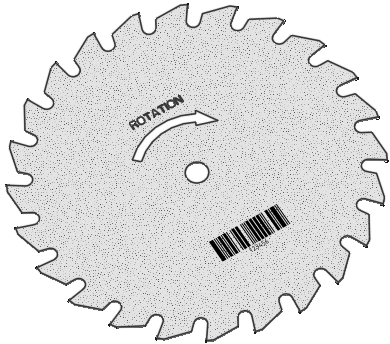

U kunt barcodeannotaties in uw ontwerp, tekenblad of 3D-markupdia invoegen. Barcodes worden geplaatst op annotatievlakken en worden weergegeven in de boomstructuur. Als er ook notities in het ontwerp voorkomen, dan krijgen barcodes en notities elk hun eigen map in de boomstructuur. Op barcodes kan op dezelfde manier een patroon worden toegepast als op notities.

Een barcode toevoegen

1. Selecteer de tool Barcode in de groep AnnotatieInformatie die u kunt toevoegen aan een tekening, zoals notities, bematingen, geometrische toleranties, centrale markeringen en stuklijsten. op het tabblad DetailAspecten van een ontwerp die zijn geïntegreerd om met anderen te communiceren of het ontwerp in te dienen voor herziening. Gebruik de tools op het tabblad Details om ontwerp te annoteren, tekenbladen te maken en ontwerpwijzigingen te herzien. U kunt de detailinstellingen aanpassen om te voldoen aan de normen of uw eigen aangepaste stijl maken.
2. (Optioneel) Wijzig de weergaveopties
   • Type: Kies een van de vele standaardtypen uit de vervolgkeuzelijst (standaard is “Code 2 van5”)
   • Tekst weergeven: Selectievakje om barcodetekst weer te geven of te verbergen
3. Plaats de barcode op een annotatievlak
4. U kunt doorgaan met het plaatsen van meer barcodes of de tool sluiten

Een barcode wijzigen

1. Selecteer een barcode en wijzig een of meer van de volgende eigenschappen
   • Type: Kies een van de vele standaardtypen uit de vervolgkeuzelijst (standaard is “Code 2 van 5”)
   • Gegevens: Dit is de tekst die wordt weergegeven (standaard is “123456”)
   • Tekst weergeven:
   • Breedte: Voer een waarde in voor de breedte
   • Hoogte: Voer een waarde in voor de hoogte

Een barcode weergeven en het vlak verbergen

1. Een laag maken, voor annotatievlakken.

2. Plaats het annotatievlak op de laag.

3. Schakel de zichtbaarheid van de laag met het annotatievlak uit.
