Dragerprofielen

Profielen zijn te vinden in de map Dragerprofielen in de boomstructuur.

Het profiel voor een drager wijzigen

1. Selecteer de drager in de boomstructuur of het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

2. Klik op Profielen in de groep Dragers op het tabblad Voorbereiden.

3. Selecteer een profiel uit de lijst of de bibliotheek.

   De naam van de drager in de map Dragers wijzigt naar de naam van het profiel. Het nieuwe profiel wordt toegevoegd aan uw map Dragerprofielen.

Eigenschappen van dragerprofielen bekijken

Selecteer een dragerprofiel in de map Dragerprofielen in de boomstructuur.

De profieleigenschappen worden weergegeven in het deelvenster Eigenschappen. Deze eigenschappen zijn alleen-lezen en kunnen niet worden gewijzigd.

Raadpleeg Dragereigenschappen.

Een profiel bewerken

1. Klik met de rechtermuisknop op het profiel in de boomstructuur.

2. Selecteer Dragerprofiel bewerken.

   Het profiel wordt geopend als een schets in het nieuwe venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

3. Wijzig het profiel zoals u een schets zou wijzigen.

   Voor elk profiel zijn uitvoerbematingen ingesteld in het paneel GroepenSets van objecten die verschijnen in het tabblad Groepen. U kunt een groep maken vanuit een set geselecteerde objecten. Informatie zoals Selectie, Alt ingedrukt houden + selecteren, verankering verplaatsen, as, en liniaalbemating is allemaal opgeslagen binnen de groep., en elke aantekeningbemating is gelabeld, zodat u ziet bij welke groep deze hoort. U kunt deze bematingen wijzigen om het profiel aan te passen. Raadpleeg Werken met groepen.

Het standaard profiel instellen

1. Wis uw selectie door te klikken in een lege ruimte in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

2. Klik op Profielen in de groep Dragers op het tabblad Voorbereiden.

3. Selecteer een profiel uit de lijst of uit de profielbibliotheek.

   Nieuwe dragers, die u tijdens deze sessie maakt, gebruiken standaard dit profiel.

   Het standaard profiel is niet permanent en wordt gewist als u opnieuw opstart SpaceClaim.

Een profiel uit de map Dragerprofielen verwijderen

1. Selecteer het profiel in de boomstructuur.

2. Klik op Profielen in de groep Dragers op het tabblad Voorbereiden.

3. Klik op ProfielLijn in de ruimte, omtrek van een object; wordt gebruikt om objecten te beschrijven bij het sweepen of vermengen. verwijderen.

Voorbeeld

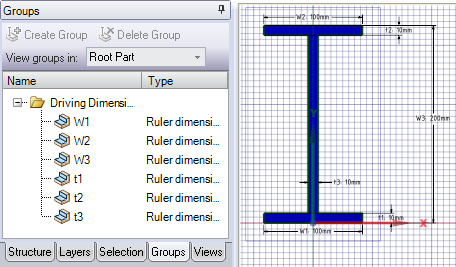

De labels van de annotatiebematingen op een dragerprofiel komen overeen met de groepsnamen.
