Een offset-relatie maken

Gebruik de tool Offset Closed om een offset-relatie tussen twee zijden te maken. Deze relatie wordt behouden in de andere 2D- en 3D-bewerkingstools. Bijvoorbeeld, als u een offsetzijde selecteert met de tool Trekken Closed , wordt de offset-bemating weergegeven. Zijden van een basislijn geven geen afmetingen weer.

Een offset-relatie maken

Klik op de tool Offset in de lintgroep Aanmaken.

Beweeg de muis over uw ontwerp om de beschikbare zijden voor offset-relaties te zien.
(Optioneel) Selecteer opties.

Selecteer de optie Alle gelijke offset vinden, indien u alle aangrenzende zijdeparen wilt selecteren, die dezelfde offset-afstand hebben als het paar dat u hebt geselecteerd. Als deze optie niet is geselecteerd, wordt de offset-relatie alleen gemaakt voor het geselecteerde paar zijden.
Klik op de eerste zijde.
Klik op de tweede zijde.

U hebt nu een offset-relatie gemaakt tussen het zijdepaar en andere aangrenzende zijdeparen met dezelfde offset-afstand (indien de optie Alle gelijken is geselecteerd. De toolguide Basislijn schakelen wordt geactiveerd.
(Optioneel) Klik om de zijde(n) van de basislijn te selecteren.

Als u een van de zijden met een ontwerptool verplaatst, wordt de andere zijde in het offset-paar verplaatst om de offset-relatie te behouden. Als u een zijde van een offset-paar invult, wordt de andere zijde ook ingevuld.

Toolguides

Binnen de tool Offset Closed zijn er verschillende toolguides die u helpen bij het bewerkingsproces:

	De toolguide Zijdepaar is standaard actief.
	Als de tool Basislijn schakelen actief is, klikt u op de zijden die u wilt instellen als basislijn van de offset.

Voorbeeld

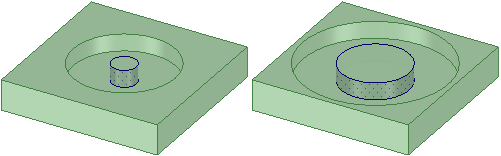

Een offset-relatie tussen twee cilindrische zijden veroorzaakt dat beiden worden gewijzigd als u de diameter van elke cilinder wijzigt.
