Kromming weergeven

Gebruik deze tool om waarden van krommingen langs zijden of randen weer te geven. U kunt deze analyse gebruiken om gebieden te identificeren met zeer strakke curves, die lastig zijn om te offsetten of om te zetten in dunne vaste vormen.

U kunt de visualisatie gebruiken om de continuïteit van de kromming langs een set zijden of randen te evalueren. De continuïteit van krommingen vindt plaats als de waarden van krommingen op een soepele, continue wijze worden veranderd. U kunt continue curves zien, omdat de gegevenspunten geleidelijk de lengte wijzigen of de transitie tussen de kleuring van de zijde is gelijk en soepel. Onverwachte wijzigingen in de lengte van gegevenspunten of kleur op een zijde geeft een niet-continue kromming weer.

Randkromming weergeven

1. Klik op KrommingAnalysetool die een randgrafiek of kleurarcering weergeeft, die de kromming langs curves of randen vertegenwoordigt. Waarden geven aan hoe krommend of "golvend" de curve of het oppervlak op elk punt is. in de groep KwaliteitTools voor het detecteren van abnormaliteiten of afbrekingen in oppervlakken. op het tabblad MetenTools voor het weergeven van afmetingseigenschappen van de randen, zijden en vaste vormen in uw ontwerp..

2. Selecteer een lijn, curve of randen. Ctrl + klik om meerdere lijnen of randen te selecteren of selecteer een object in de boomstructuur.

   U kunt de arceringskleuren in het deelvenster Opties wijzigen.

   U kunt de kleur, verschaling en densiteit van de gegevenspunten in het deelvenster Opties wijzigen.

   Tip Selecteer randen in het selectiefilter, en selecteer vervolgens met een vak om alle randen in uw ontwerp te selecteren.

   De visualisatie voor randen geeft lijnen op gegevenspunten langs de rand weer. Des te groter de radius van de curve is, des te langer is het gegevenspunt. Rechte randen tonen geen gegevenspunten, omdat ze geen kromming hebben.

Vlakkromming weergeven

1. Klik op KrommingAnalysetool die een randgrafiek of kleurarcering weergeeft, die de kromming langs curves of randen vertegenwoordigt. Waarden geven aan hoe krommend of "golvend" de curve of het oppervlak op elk punt is. in de groep KwaliteitTools voor het detecteren van abnormaliteiten of afbrekingen in oppervlakken. op het tabblad MetenTools voor het weergeven van afmetingseigenschappen van de randen, zijden en vaste vormen in uw ontwerp..

2. Selecteer een zijde of houdt Ctrl + klik ingedrukt om meerdere zijden te selecteren.

   U kunt de arceringskleuren in het optiespaneel wijzigen.

   Naast het weergeven van de vlakkromming, worden de absolute waarden voor de minimale en maximale kromming weergegeven in het deelvenster Eigenschappen.

   De kromming met de kleinste radius wordt weergegeven in de maximum kleur (rood is de standaard). De kromming met de kleinste radius, of geen radius, wordt weergegeven in de minimum kleur (grijs is de standaard).

   Elke lijnlengte van de randgrafiek vertegenwoordigt een krommingswaarde C = absolute waarde (a/r), indien een oppervlak of lichaam is geselecteerd.

Opties

De volgende opties zijn beschikbaar bij de analysetool KrommingAnalysetool die een randgrafiek of kleurarcering weergeeft, die de kromming langs curves of randen vertegenwoordigt. Waarden geven aan hoe krommend of "golvend" de curve of het oppervlak op elk punt is.:

Randkromming weergeven met gebruik van

Voorbeelden

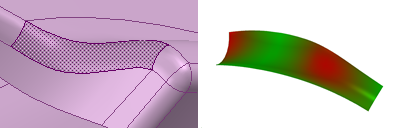

Zijdekrommingen met gebruik van kleur weergeven
