SpaceClaim helpt u tekenbladen te maken. Als u een nieuw tekenblad toevoegt aan een ontwerp, worden er automatisch weergaven van het ontwerp voor u gemaakt. U kunt vervolgens deze weergaven toevoegen, verwijderen en bewerken of ze slepen en binnen het blad verplaatsen. Tekenbladen worden binnen uw ontwerp opgeslagen.
Normaal gesproken maakt u het tekenblad, configureert u het blad past u een indeling toe, voegt u weergaven toe en wijzigt u weergaven, en vervolgens voorziet u de weergaven van annotaties.
Tekenbladen en de bijbehorende weergaven worden weergegeven in de boomstructuur. U kunt weergaven van tekenbladen op lagen plaatsen.
U kunt rechtstreeks een design bewerken terwijl u het tekenblad bekijkt met de tools op het tabblad Ontwerp.
Selecteer Nieuw > Nieuw tekenblad in het menu Bestand.

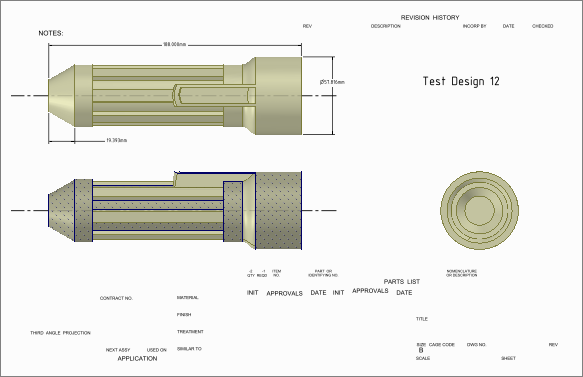

Er verschijnt een tekenblad met bovenaanzicht, vooraanzicht en rechteraanzicht in het venster Ontwerp
en het tekenblad verschijnt in de boomstructuur. Het tabblad Details wordt weergegeven. U hoeft geen ontwerp te maken alvorens een tekenblad te maken. Met SpaceClaim kunt u binnen het tekenblad zelf geometrie maken en bewerken. Als u een nieuw tekenblad maakt voor een leeg ontwerp, bevat het blad de weergaveomtrek, met handgrepen waarmee u het formaat en de positie van de weergave kunt regelen. U kunt de handgrepen verwijderen en de weergave verplaatsen met de omtrek.
Als u aan een ontwerp bent begonnen vanaf een leeg tekenblad, kunt u op een ontwerp op het tekenblad rechtsklikken en Component openen selecteren om het ontwerp weer te geven in een nieuw venster Ontwerp.
Het aanpassen van één weergave wijzigt de daaraan gekoppelde weergaven waar dit nodig is.
