Interne en externe componenten

Interne componenten

Objecten die zich bevinden binnen het documentbestand SpaceClaim zijn interne componenten. Componenten die u maakt in de boomstructuur zijn standaard interne componenten.

U kunt een interne component wijzigen in een externe component. Hiermee wordt een afzonderlijk bestand gemaakt voor de component, waardoor deze extern wordt. Zie de aanwijzingen hieronder.

U kunt een interne kopie maken van een externe component. Hiermee wordt de component in uw ontwerp geïntegreerd en wordt de koppeling met de externe component verwijderd.

Externe componenten

Objecten die zich bevinden buiten het documentbestand SpaceClaim zijn externe componenten. Ontwerpen die u laadt met de bestandstool op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. zijn extern. Zie Een ander ontwerp invoegen.

U kunt een kopie van een externe component intern maken. De kopie wordt opgenomen in het .scdoc-bestand zodat deze in uw ontwerp kan worden weergegeven en gewijzigd. De oorspronkelijke externe component wordt niet gewijzigd. Zie de aanwijzingen hieronder.

Als u de optie Use lightweight assemblies (Lichte assemblyAlleen-grafische weergave van een ontwerp. Als u een extern bestand in een ontwerp invoegt, selecteert u de optie Lichte assemblies inschakelen om alleen de grafische informatie van het component te laden. Dit verbetert de prestaties van grote en complexe assemblies voor snellere weergave. Als u gereed bent om te werken met het component, kunt u de geometrie-informatie laden.'s gebruiken) in de opties File import and export (Bestanden importeren en exporteren) hebt geselecteerd, worden de externe componenten geladen als lichte componenten. Zie Lichte componenten.

Afhankelijke en zelfstandige componenten

U kunt van een externe component meerdere instanties laden. Deze heten ook wel afhankelijke componenten. Als één instantie wordt gewijzigd, wijzigen alle andere instanties mee. De kopie bevindt zich in het .scdoc-bestand, maar de geometrie is afkomstig van het externe bestand.

Kopieën van externe componenten die onafhankelijk zijn gemaakt van andere kopieën zijn zelfstandige componenten. Als de onafhankelijke kopie wordt gewijzigd, is dit niet van invloed op het origineel en andersom.

Opmerkingen over afhankelijke en zelfstandige componenten.

• U kunt een instantie van een externe component onafhankelijk maken zodat wijzigingen aan die instantie niet van invloed zijn op andere instanties.
• Als uw ontwerp meerdere kopieën van een externe component omvat en u maakt een daarvan intern, dan is dit niet van invloed op de overige kopieën.
• Door nog een kopie van dezelfde externe component intern te maken, wordt een tweede instantie van dezelfde interne component gemaakt. U wordt bij het sluiten van SpaceClaim gevraagd om de nieuwe externe component op te slaan als u dat al niet hebt gedaan.
• Door een externe subcomponent onafhankelijk te maken, wordt de bovenliggende component ook onafhankelijk gemaakt.
• De onafhankelijke status wordt door de structuur naar boven toe overgedragen voor zover dit nodig is om onderscheid te kunnen maken tussen de subassembly en de peer assembly's. Namen worden dienovereenkomstig gewijzigd.
• De onafhankelijke status wordt niet naar beneden toe in de structuur overgedragen.

Voorbeelden

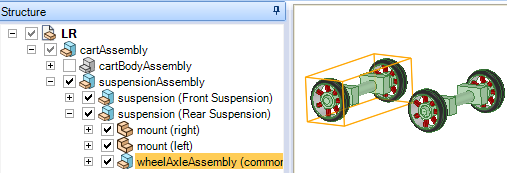

De structuur van een ontwerp met gekopieerde subassembly's wordt hieronder weergegeven. Kopieën van de subassembly wheelAxleAssembly (gemarkeerd) bevinden zich in beide assembly's voor de ophanging.

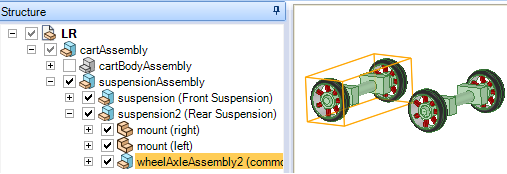

Als we een gemarkeerde subassembly onafhankelijk maken, worden de namen van de subassembly's gewijzigd. De namen van de componenten staan in de tekst, niet tussen haakjes. De wijziging is van invloed op wheelAxleAssembly en de bovenliggende assembly; achter beide namen is een 2 toegevoegd, zoals in onderstaande afbeelding:

Een component of assembly invoegen

1. Selecteer de tool Bestand invoegen in de groep Lint invoegen.

2. Navigeer naar de component en dubbelklik erop om het bestand in te voegen.

   De component wordt ingevoegd als externe component. De component wordt geplaatst in het midden van het werkgebied en de bijbehorende subcomponenten (als het een assembly betreft) verschijnen in het deelvenster Structuur.

Een component onafhankelijk maken

Rechtsklik op de ingevoegde, afhankelijke component in de boomstructuur en ga vervolgens met de muis boven de optie Bron staan en selecteer Onafhankelijk maken vanuit het contextmenu. U kunt de Shift-toets ingedrukt houden om meerdere componenten te selecteren en ze allemaal in één keer onafhankelijk maken.

Het pictogram in de boomstructuur wijzigt en de naam van de component wordt gewijzigd in <OriginalComponentName>2.

Een interne component extern maken

Als u het document in dezelfde map wilt opslaan als de bovenliggende component en het document dezelfde naam wilt geven als die van de component:

1. Rechtsklik op de component in de boomstructuur, beweeg de muis over de optie Bron en selecteer vervolgens Naar extern converteren.

Als u het document wilt opslaan in een andere map of met een andere naam:

1. Rechtsklik op de component en selecteer ComponentObject in een ontwerp, waaronder het bovenste niveau ontwerpcomponent. Elk component bestaat uit een aantal objecten, zoals vaste vormen en oppervlakken, en kan sub-componenten bevatten. U kunt een component zien als een "deel". Componenten kunnen worden opgeslagen als een apart bestand. Een extern component is een ander ontwerp, ingevoegd als een component van uw ontwerp. Het intern maken van het component voorkomt dat er wijzigingen worden gemaakt aan het externe componentbestand. U kunt tevens een extern component maken, door een component op te slaan als apart bestand. Raadpleeg Lichte componenten, Assembly openen in het contextmenu.

   De geselecteerde component verschijnt in een nieuw venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

2. Selecteer Opslaan als in het menu Bestand. (Het vakje Opslaan als kopie NIET aanvinken.)

3. Blader door de mappenlijst om de map te selecteren waarin u het document wilt opslaan of waarin u een nieuwe map wilt aanmaken.

4. Voer een bestandsnaam in.

5. Klik op OK.

Ongeacht welke methode u gebruikt, wordt de component opgeslagen als afzonderlijk bestand en het pictogram van het bestand in de boomstructuur wijzigt om aan te geven dat de component nu extern is.

Als het ontwerp niet is opgeslagen, wordt u gevraagd om een map te kiezen, ongeacht welke methode u gebruikt.

Een kopie van een externe component intern maken

1. Selecteer een of meer componenten in de boomstructuur.

2. Rechtsklik op de component en beweeg de muis over de optie Bron; selecteer vervolgens in het contextmenu Interne kopie gebruiken.

   De geselecteerde component wordt in uw ontwerp gekopieerd. Wijzigingen die u met betrekking tot de component doorvoert zijn niet van invloed op het oorspronkelijke, externe bestand.

3. Gebruik Alles intern maken om alle externe componenten in het ontwerp intern te maken.

Een kopie van een externe component opslaan

1. Selecteer een of meer externe componenten in de boomstructuur.

2. Klik op Opslaan als.

3. Selecteer Opslaan als kopie.

4. Klik op Referenties.

   Het dialoogvenster Ontwerpen waar naar wordt verwezen verschijnt.

5. Klik op Bladeren en selecteer een map waarin de kopieën van de externe componenten zullen worden opgeslagen.

6. Selecteer de externe componenten die u wilt opslaan.

7. Klik op OK.

8. Klik op Opslaan.

   De naam van bestanden wordt automatisch gewijzigd om conflicten te vermijden. Als dit gebeurt, krijgt u een waarschuwing in de statusregel te zien.
