Metingen weergeven

Gebruik de tool MetenTools voor het weergeven van afmetingseigenschappen van de randen, zijden en vaste vormen in uw ontwerp. om metingen van randen en zijden in uw ontwerp weer te geven. Waarden die op het scherm worden weergegeven, worden automatisch gekopieerd in het Klembord en kunnen in een ander document worden geplakt.

De tool MetenTools voor het weergeven van afmetingseigenschappen van de randen, zijden en vaste vormen in uw ontwerp. is toegankelijk in het Lint en vanuit de tools TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. en VerplaatsenEen tool die gebruikt wordt om geometrie om te zetten of te draaien.. Meetwaarden kunnen alleen geselecteerd worden als de tool geactiveerd is binnen TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. of VerplaatsenEen tool die gebruikt wordt om geometrie om te zetten of te draaien..

U kunt deze meeteenheden selecteren in de Eenhedenopties voor SpaceClaim . U kunt de waarden Precisie en Hoekprecisie in de toolopties voor MetenTools voor het weergeven van afmetingseigenschappen van de randen, zijden en vaste vormen in uw ontwerp. wijzigen.

De documentoorsprong wordt standaard weergegeven. U kunt Alt ingedrukt houden en de oorsprong of zijn assen selecteren als de referentieobjecten, en de afstand in die richting (of alle drie) wordt weergegeven.

Als u Alt ingedrukt houdt en een oorsprong selecteert, ziet u een voorbeeld van de X-, Y- en Z-afstand vanuit de oorsprong. Dit voorbeeld wijzigt terwijl u uw muis over objecten beweegt in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat.. Als u Alt ingedrukt houdt en een vlak selecteert, toont het voorbeeld de afstand vanuit het punt onder de muis naar het vlak. Als u Alt ingedrukt houdt en een lijn of as selecteert, toont het voorbeeld de afstand vanuit het punt onder de muis naar de lijn. Het klikken op een object stelt de afmetingen in het vak met resultaten in.

Negatieve waarden worden weergegeven voor de resultaten als u een oorsprong selecteert en de meting is negatief in de richting van één of meerdere assen.

Een meting bekijken

1. Klik op MetenTools voor het weergeven van afmetingseigenschappen van de randen, zijden en vaste vormen in uw ontwerp. in de groepInspecterenop het tabblad MetenTools voor het weergeven van afmetingseigenschappen van de randen, zijden en vaste vormen in uw ontwerp. .

   Beweeg uw muis over het ontwerp om de zijden en randen weer te geven, die geschikt zijn voor meting.

2. Selecteer punten, curves, randen of zijden om de meetinformatie weer te geven.

   Cltr + selecteer meerdere objecten om de metingen hiertussen weer te geven. De waarde Min. afstand tussen objecten geeft een exacte meting weer van de minimale afstand tussen de objecten die u heeft geselecteerd.

   Door meerdere zijden te selecteren, wordt hun totale gebied weergegeven.

   Klik driemaal op een lichaam om het totale oppervlakgebied weer te geven.

3. (Optioneel) Houd Alt ingedrukt en selecteer een referentieobject.

   De referentie kan een punt, curve, rand, zijde, vlak, as of oorsprong zijn.

   U kunt naar een as van een oorspronkelijk object meten.

4. (Optioneel) Beweeg over een meetwaarde om het pictogram Kopiëren weer te geven. Kopieer de waarde naar het klembord om deze in Notities, etc. te plakken.

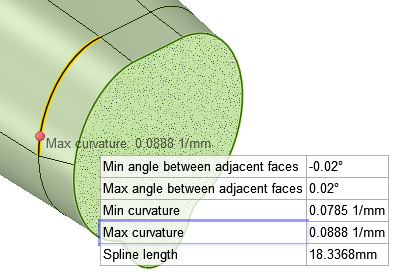

   Bij het meten van randen en curves, zijn de Minimale en Maximale Krommingslocaties gemarkeerd in de geometrie als u over het resultaat beweegt, zoals hieronder is weergegeven.





Het selecteren van een mesh-lichaam in de tool MetenTools voor het weergeven van afmetingseigenschappen van de randen, zijden en vaste vormen in uw ontwerp. registreert het totale oppervlakgebied van het lichaam.

Toolguides

De volgende toolguides helpen u om het proces te doorlopen:

Voorbeelden

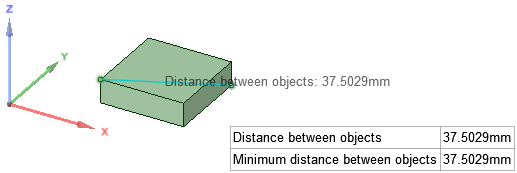

MetenTools voor het weergeven van afmetingseigenschappen van de randen, zijden en vaste vormen in uw ontwerp. tussen punten.

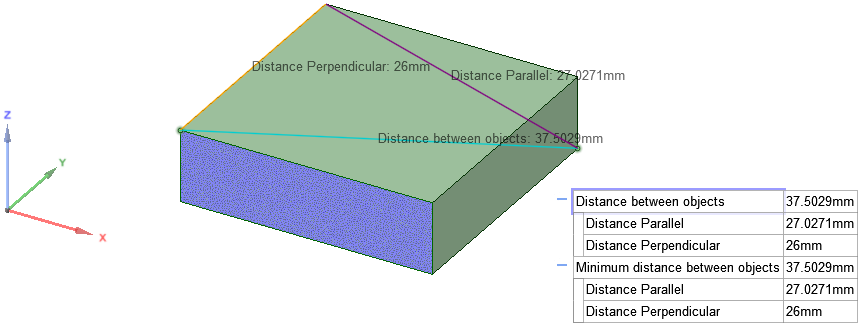

MetenTools voor het weergeven van afmetingseigenschappen van de randen, zijden en vaste vormen in uw ontwerp. tussen punten, met een referentiezijde via Alt+selecteren geselecteerd, zodat de geprojecteerde afstand

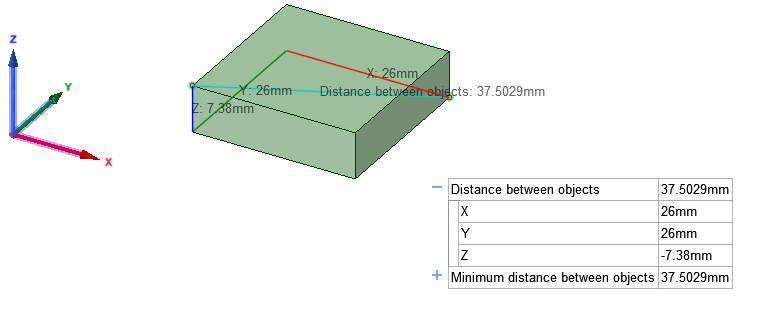

MetenTools voor het weergeven van afmetingseigenschappen van de randen, zijden en vaste vormen in uw ontwerp. tussen twee punten, maar de oorsprong is via Alt+selecteren geselecteerd als referentie, zodat de X-, Y- en Z-weerstanden worden weergegeven.

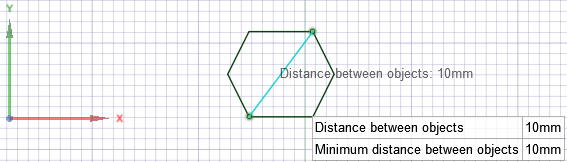

De afstand tussen twee schetspunten meten.

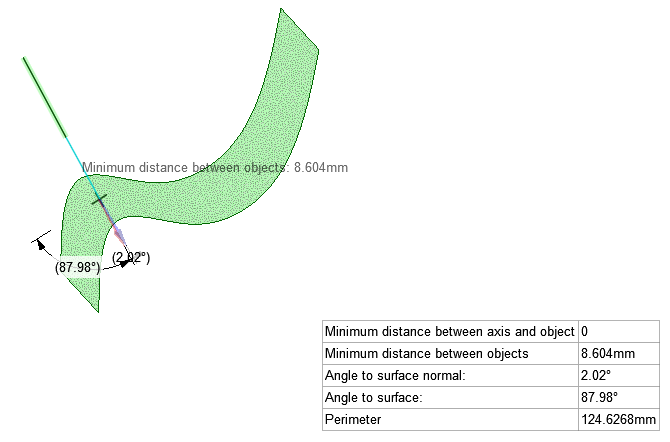

De hoek tussen een schetscurve en een zijde meten. De schetscurve wordt verlengd, totdat het de zijde kruist. HoekRaadpleeg Fillet (interieurhoek) of Ronding (exterieurhoek) naar oppervlak normaal is de hoek tussen de verlengde curve en een lijn die loodrecht staat t.o.v. van het oppervlak op het kruispunt. HoekRaadpleeg Fillet (interieurhoek) of Ronding (exterieurhoek) naar oppervlak is de hoek tussen de verlengde curve en een vlak dat het oppervlak op het kruispunt raakt.
