Verplaatsen met een draaipunt

De toolguide DraaipuntScharnier: draaipunt. Bij gebruik van de tool Verplaatsen kunt u een object selecteren en de toolguide Draaipunt gebruiken om andere objecten om dit object heen te draaien. verplaatst objecten rond een punt, rand of zijde. U kunt deze toolguide gebruiken om patronen of zijden te draaien en om een eenvoudige geëxplodeerde assembly te maken.

Objecten verplaatsen met de toolguide Draaipunt

1. Klik op VerplaatsenEen tool die gebruikt wordt om geometrie om te zetten of te draaien. in de groep Bewerken op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

2. Selecteer de punt(en), rand(en) of zijde(n) die u wilt verplaatsen. U kunt oppervlakken, vaste vormen of componenten in de boomstructuur selecteren.

   Dit object wordt een kleur donkerder weergegeven dan de oorspronkelijke kleur. Geselecteerde componenten worden gemarkeerd met een rood begrenzingsvak.

3. Klik op de toolguide DraaipuntScharnier: draaipunt. Bij gebruik van de tool Verplaatsen kunt u een object selecteren en de toolguide Draaipunt gebruiken om andere objecten om dit object heen te draaien. aan de rechterkant van het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

4. Selecteer het punt, de rand of de zijde die u wilt gebruiken als het draaipunt. U kunt oppervlakken, vaste vormen of componenten in de boomstructuur selecteren.

   Dit object wordt in blauw gemarkeerd.

5. Sleep een pijl of radius naar de verplaatsingsgreep om de het object/de objecten te verplaatsen.

Voorbeelden

In de onderstaande voorbeelden werd het object in de richting gesleept die is aangegeven door de rode pijl.

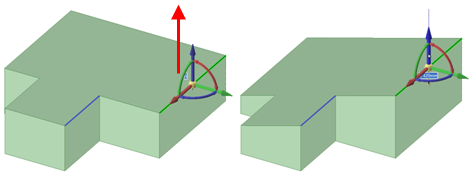

VerplaatsenEen tool die gebruikt wordt om geometrie om te zetten of te draaien. van een rand met gebruik van een andere rand als het draaipunt.

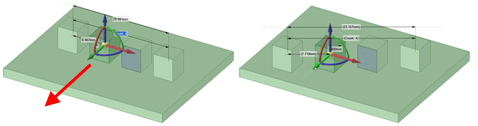

VerplaatsenEen tool die gebruikt wordt om geometrie om te zetten of te draaien. van een patroon met een patroondeel als het draaipunt. U moet alle zijden selecteren op het patroondeel dat u verplaatst.

VerplaatsenEen tool die gebruikt wordt om geometrie om te zetten of te draaien. van componenten met een zijde van één component als het draaipunt. Selecteer de componenten in de boomstructuur.
