Notitieverbindingslijnen maken

Gebruik de tool Notitieverbindingslijn om een pijl vanuit uw notitie te maken.

Een notitieverbindingslijn maken

1. Klik op Notitieverbindingslijn in de groep AnnotatieInformatie die u kunt toevoegen aan een tekening, zoals notities, bematingen, geometrische toleranties, centrale markeringen en stuklijsten. op het tabblad DetailAspecten van een ontwerp die zijn geïntegreerd om met anderen te communiceren of het ontwerp in te dienen voor herziening. Gebruik de tools op het tabblad Details om ontwerp te annoteren, tekenbladen te maken en ontwerpwijzigingen te herzien. U kunt de detailinstellingen aanpassen om te voldoen aan de normen of uw eigen aangepaste stijl maken..

   Verplaats uw muis over notities op het actieve annotatievlak om mogelijke manieren te zien om de notitieverbindingslijn met de notitie te verbinden.

2. Klik om een verbindingspunt van een notitie om het eerste segment van de notitieverbindingslijn te tekenen.

   Verplaats uw muis over het ontwerp om de geometrie te markeren, waarop u het uiteinde van de notitieverbindingslijn kunt bevestigen. U kunt tevens verbindingslijnen bevestigen aan tijdelijke objecten.

3. Voor een gesegmenteerde lijn, klik om elk punt van de notitieverbindingslijn in te stellen.

4. Beëindig de notitieverbindingslijn door te klikken op een hoekpunt, rand of vlak om het uiteinde van de notitieverbindingslijn te bevestigen of dubbelklik om de notitieverbindingslijn op een punt te beëindigen.

   Het uiteinde van de notitieverbindingslijn is een pijl, tenzij u het aan het vlak bevestigd.

Een verbindingslijn met toenamen van 45° uitlijnen

Bij het maken van een verbindingslijn, houdt de toets Shift ingedrukt om de verbindingslijn uit te lijnen met de dichtstbijzijnde toename van 45°.

1. Klik om het startpunt van de verbindingslijn in te stellen.
2. Begin met slepen naar de gewenste oriëntatie.
3. Druk op de toets Shift en houdt deze ingedrukt.
4. De verbindingslijn wordt uitgelijnd met de dichtstbijzijnde toename van 45°.
5. Houdt Shift ingedrukt en versleep om de lengte in te stellen.
6. Klik om het eindpunt van de verbindingslijn in te stellen.

Onderstreep notitietekst met een verbindingslijn

1. Een notitie maken
2. Open de tool Verbindingslijn
3. Bevestig een verbindingslijn aan de onderstreepte locatie
4. Voltooi de verbindingslijn
5. Selecteer de verbindingslijn
6. RMB > Onderstrepen
7. De tekst is onderstreept

Als u de verbindingslijn start, geeft beweging in de buurt van de notitietekst de bevestigingspunten weer. De bovenstaande afbeelding toont de onderstreepte locatie gemarkeerd.

Selecteer de verbindingslijn en gebruik het contextmenu om Onderstreept te selecteren. Dit schakelt de verbindingslijn naar een onderstreepte verbindingslijn.

Een geheel-rond symbool invoegen

Klik met de rechtermuisknop op de notitieverbindingslijn en selecteer Geheel rond.

De segmenten van een notitieverbindingslijn wijzigen

Sleep een segment van de notitieverbindingslijn om deze en zijn omringende grenspunten te verplaatsen. Klik met de rechtermuisknop op de notitieverbindingslijn en selecteer Verspringingspunt toevoegen om een nieuw segment te maken.

U kunt de segmenten van de notitieverbindingslijn verwijderen door de verspringingspunten te verwijderen, die grenzen aan het segment.

De eigenschappen van een notitieverbindingslijn wijzigen

1. Klik met de rechtermuisknop op de notitieverbindingslijn en selecteer Eigenschappen.

2. Wijzig de pijl Stijl, Lengte en Breedte waarden.

3. Stel de waarde Geheel Rond in op Waar in om een geheel-rond symbool weer te geven. Selecteer Niet waar om dit te verbergen.

Een notitieverbindingslijn aan een virtuele scherpe vorm toe te voegen

1. Selecteer de tool Notitieverbindingslijn vanuit de lintgroep AnnotatieInformatie die u kunt toevoegen aan een tekening, zoals notities, bematingen, geometrische toleranties, centrale markeringen en stuklijsten. in het tabblad DetailAspecten van een ontwerp die zijn geïntegreerd om met anderen te communiceren of het ontwerp in te dienen voor herziening. Gebruik de tools op het tabblad Details om ontwerp te annoteren, tekenbladen te maken en ontwerpwijzigingen te herzien. U kunt de detailinstellingen aanpassen om te voldoen aan de normen of uw eigen aangepaste stijl maken..

2. Ctrl+klik op een lijn.

3. Ctrl+klik op een samenkomende lijn.

   De kop van het notitie-opvulteken is bevestigd aan de virtuele scherpe vorm. U kunt het eindpunt van de virtuele scherpe vorm ook verslepen, een ander opvulteken naar de virtuele scherpe vorm tekenen, virtuele scherpe vormen in dwarsdoorsnede maken, voor afrondingen, en tussen een hoekige en rechte rand.

Voorbeelden

Een virtuele scherpe vorm

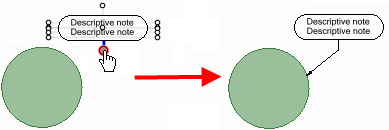

Bevestigen aan het onderste verbindingspunt van een notitie om een verbindingslijn met een verspringing of bout.

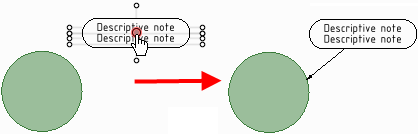

Bevestigen aan het middelste verbindingspunt van een notitie om een rechte verbindingslijn te maken.

Gebruik het middelste verbindingspunt om markeringsnotities voor een cirkel of BOM-stuknummernotities te maken conform de JISNormen van de Japanese Standards Association voor technische tekeningen. U kunt de stijl van uw annotaties aanpassen conform de JIS-normen. JIS-normen zijn hetzelfde als ISO, maar JIS gebruikt aanzichten vanuit een derde hoek, terwijl ISO aanzichten vanuit eerste hoek gebruikt. Raadpleeg ASME, ISO.-norm, zonder een verspringing of bout.
