Een ontwerp omzetten naar plaatmetaal

Gebruik de tool  OmzettenVerplaatsen in een vlak (x, y of z). in de lintgroep Importeren op het tabblad Plaatmetaal om een bestaand ontwerp om te zetten naar plaatmetaal binnen SpaceClaim. U moet mogelijk omzetten als u een reguliere geometrie hebt geïmporteerd of een deel naar een ander onderdeel hebt verplaatst.

Als u op de tool OmzettenVerplaatsen in een vlak (x, y of z). klikt en een oppervlaklichaam van een ontwerp selecteert, wordt het oppervlaklichaam automatisch aangedikt omgezet in een plaatmetalen lichaam, met de standaard dikte voor plaatmetaal. Deze verbetering elimineert de noodzaak om het oppervlak, dat u hebt geschetst voor de omzetten van het ontwerp naar plaatmetaal, opnieuw te maken. Nadat u het lichaam omzet, kunt u de tool Identificeren gebruiken om vormen, verspringingen of felsranden, etc. op te vragen.

Wanden, buigingen, verbindingen (alleen gemaakt, standaard formaat verbindingen, geen geïmporteerde verbindingen), en vormen die zijn gemaakt in Plaatmetaal worden door kleur geïdentificeerd: vlakken zijn blauw, verbindingen zijn paars, vormen zijn oranje, gedeeltelijke buigingen zijn geel en randen van eindzijden die niet vierkant zijn, zijn rood. Identificatie is belangrijk, omdat het element zo ongebogen of platgemaakt kan zijn, als u het deel uitvouwt.

Raadpleeg Tutorial Een vaste vorm omzetten naar een plaatmetalen deel voor een duidelijk voorbeeld met extra stappen die u mogelijk moet uitvoeren als u een deel omzet, zoals het toevoegen van reliëf en verbindingen.

Een vaste vorm omzetten naar plaatmetaal

1. Klik op OmzettenVerplaatsen in een vlak (x, y of z). in de groep Importeren op het tabblad Plaatmetaal.

   De toolguide Lichamen selecteren is standaard ingeschakeld.

2. Selecteer het lichaam dat u wilt omzetten.

   U kunt Ctrl+klik gebruiken om meerdere lichamen te selecteren.

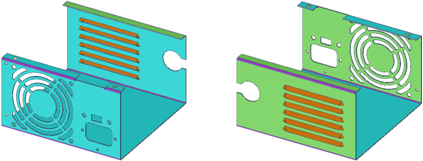

   Wanden, buigingen en verbindingen (alleen verbindingen met standaard formaat die u als plaatmetaal hebt gemaakt, geen geïmporteerde verbindingen) worden automatisch gedetecteerd en op kleur geïdentificeerd. Zijden die niet worden gescheiden door de standaard dikte, worden niet gemarkeerd. Randen weergegeven in rood geven eindzijden aan die niet vierkant zijn, zoals weergegeven in de volgende afbeelding.







3. Klik op de toolguide Objecten toewijzen.

4. Harde randen omzetten naar verbindingen:

   1. Selecteer een optie vanuit de tool Verbinding in de groep Aanmaken op het tabblad Plaatmetaal.

   2. Selecteer de harde randen die u wilt omzetten naar het huidige verbindingstype.

      Door te klikken op een rode rand wordt er een verbinding gemaakt of wordt een scherpe zijde meer vierkant gemaakt. De rand waar u op klikt om de zijde meer vierkant te maken, bepaalt de uiteindelijke lengte van de plaatmetalen wand.

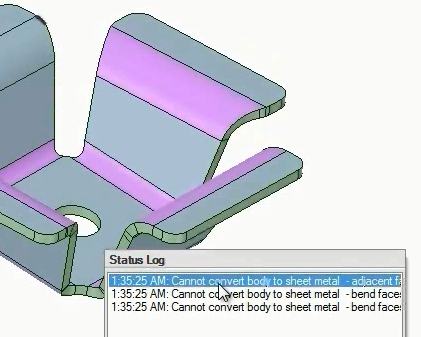

Als u omzet naar plaatmetaal, worden randen met problemen geïdentificeerd met foutberichten in het statuslogboek. Door op elk bericht te klikken, wordt het probleem rood knipperend gemarkeerd. In het onderstaande voorbeeld is het bericht geselecteerd en het probleem is gemarkeerd in de linker hoek van de uiterst linkse afbeelding. Een gedetailleerd aanzicht van de probleemgeometrie wordt hieronder weergegeven in de meest rechtse afbeelding.

Voorbeeld

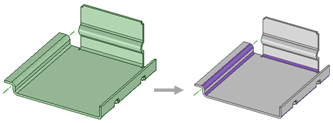

Een plaatmetalen ontwerp met buigingen omzetten wordt automatisch gedetecteerd.
