Felsranden

De volgende tabel toont de beschikbare typen felsranden.

Felsranden kunnen op twee basismanieren worden gemaakt.

• Toegepast op een geselecteerde rand
• TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. van een geselecteerde rand

Als u een wand met een felsrand verplaatst, wordt de felsrand met de wand mee verplaatst.

Klik op de optie Felsrand in de groep Markeren om alle felsranden in uw plaatsmetalen ontwerp te markeren.

Een felsrand maken met gebruik van de tool Felsrand

1. Een rand selecteren
   • U kunt alleen felsranden maken op rechte randen met vierkante, rechte dikteranden.
   • U kunt geen felsranden op niet-dikteranden maken, zoals di gemaakt zijn met afschuiningen.

2. Een type felsrand vanuit de vervolgkeuzelijst in de tool Felsrand selecteren

3. De felsrand is gemaakt

   • Eenvoudige felsranden worden offset door een wanddikte

Een felsrand maken met gebruik van de tool Trekken

1. Gebruik het vervolgkeuzemenu van de tool Felsrand om het standaard type felsrand in te stellen

2. Open de tool TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm.

3. Selecteer een rand
4. Selecteer de inline Trek-pijl (niet de pijl op 90 graden van de zijde)
5. Selecteer Verspringing of Felsrand vanuit de mini-werkbalk
6. Trek terug over de zijde om de felsrand te maken

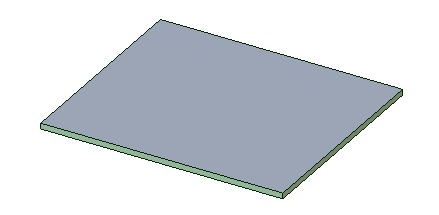

Een felsrand op een gedeeltelijke rand maken

1. Gebruik het vervolgkeuzemenu van de tool Felsrand om het standaard type felsrand in te stellen
2. De tool TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. openen
3. Selecteer een rand
4. Sleep de eindgrepen (gele ballen) van de rand om de lengte van de felsrand te bemeten
5. Selecteer de inline Trek-pijl (niet de pijl op 90 graden van de zijde)
6. Selecteer Verspringing of Felsrand vanuit de mini-werkbalk
7. Trek terug over de zijde om de felsrand te maken

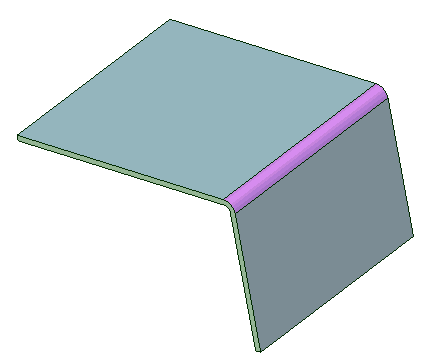

Een felsrand met meerdere randen maken

1. Gebruik het vervolgkeuzemenu van de tool Felsrand om het standaard type felsrand in te stellen
2. De tool TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. openen
3. Dubbelklik op een rand om een gehele randketting te selecteren
4. Selecteer de inline Trek-pijl (niet de pijl op 90 graden van de zijde)
5. Selecteer Verspringing of Felsrand vanuit de mini-werkbalk
6. Trek terug over de zijde om de felsrand te maken

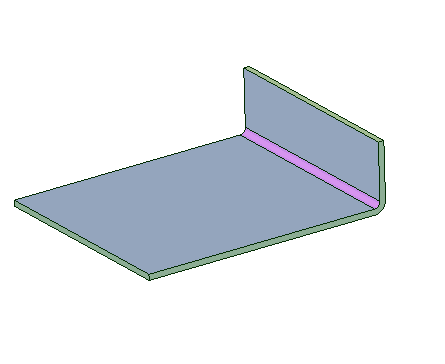

Een felsrand met de tool Verplaatsen maken

1. Open de tool VerplaatsenEen tool die gebruikt wordt om geometrie om te zetten of te draaien.

2. Selecteer de binnenste wand van de buiging.

   Draai het muiswieltje om een zijde te selecteren die verborgen wordt door een andere zijde, indien nodig.

3. Draai de wand terug naar de naastliggende zijde, zoals hieronder is weergegeven.

   Er wordt automatisch een ruimte van 0,0001 mm gemaakt.

Een felsrand wijzigen

1. Selecteer één of meerdere felsranden.
2. Selecteer een optie vanuit de tool Felsrand.

   U kunt ook een type felsrand selecteren vanuit de mini-werkbalk of het Type Felsrand wijzigen in de sectie Plaatmetaal in het deelvenster Eigenschappen. Afhankelijk van het type felsrand dat u selecteert, kunt u de waarden Lengte, Hoogte, Ruimte en Diameter wijzigen.

   Met een geselecteerde felsrand kunt u tevens de parameters voor Binnenste Radius, Buigstappen, BuigtolerantieHoeveelheid materiaal dat wordt toegevoegd om wijzigingen te compenseren, die veroorzaakt worden door het buigen van plaatmetaal. Tolerantie is vereist om de wijziging in lengte te corrigeren, die veroorzaakt wordt door het buigen van een plat blad. (BA) en Buigvermindering (BD) wijzigen in de sectie Plaatmetaal van het deelvenster Eigenschappen. Als u de BA van een felsrand wijzigt, wordt de parameter BD ook automatisch bijgewerkt, afhankelijk van de andere parameters van de felsrand, zoals Binnenste Radius, Hoogte of HoekRaadpleeg Fillet (interieurhoek) of Ronding (exterieurhoek).

   Met een geselecteerde felsrand kunt u tevens de parameters voor Binnenste Radius, Buigstappen, BuigtolerantieHoeveelheid materiaal dat wordt toegevoegd om wijzigingen te compenseren, die veroorzaakt worden door het buigen van plaatmetaal. Tolerantie is vereist om de wijziging in lengte te corrigeren, die veroorzaakt wordt door het buigen van een plat blad. (BA) en Buigvermindering (BD) wijzigen in de sectie Plaatmetaal van het deelvenster Eigenschappen. Als u de BA van een felsrand wijzigt, wordt de parameter BD ook automatisch bijgewerkt, afhankelijk van de andere parameters van de felsrand, zoals Binnenste Radius, Hoogte of HoekRaadpleeg Fillet (interieurhoek) of Ronding (exterieurhoek).

Een felsrand verwijderen

Een felsrandobject verwijderen, maar de geometrie behouden

1. Selecteer de felsrand.

2. Selecteer  Geen vanuit de tool Felsrand in de groep Wijzigen op het tabblad Plaatmetaal vanuit de mini-werkbalk.

   Het felsrandobject is verwijderd. Het markeren van felsranden zorgt niet langer voor een markering van het object. De geometrie blijft behouden en kan nu worden gemanipuleerd.

   Om de felsrand te verwijderen, kunt u ook VullenGebruik de tool Vullen om de geometrie te vereenvoudigen of op te ruimen door omringende zijden te verlengen om een selectie te elimineren. De geselecteerde regio wordt ingevuld of hersteld met het omringende oppervlak of de omringende vaste vorm. selecteren vanuit de groep Bewerken in het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat., of met de rechtermuisknop klikken en Verwijderen selecteren vanuit het contextmenu.
