Gebruik de optie
Verbinding om het standaard verbindingstype in te stellen en het verbindingstype van een bestaande verbinding te wijzigen. Het verbindingstype kan worden gewijzigd voor verbindingen met of zonder reliëf.
Het pictogram op de optionele tool Verbinding wijzigt om het type verbinding aan te geven. Deze instelling wordt opgeslagen, totdat u SpaceClaim sluit. Het verbindingstype kan ook worden gevonden in de sectie Plaatmetaal van het deelvenster Eigenschappen als u een verbinding selecteert.
Selecteer Verbindingen in de groep Markeren om alle verbindingen in uw plaatmetalen ontwerp te markeren.
Selecteer een optie vanuit de tool Verbinding in de groep Aanmaken op het tabblad Plaatmetaal:
|
Buigen |
Een traditionele, circulaire buiging tussen twee plaatmetalen wanden. |
|
|
Volledige overlapping |
Een wand overlapt de andere wand. |
|
|
Gedeeltelijke overlapping |
Een wand overlapt de andere wand voor de helft. |
|
|
Geen overlapping |
De wanden raken elkaar maar overlappen niet. |
|
|
Scherp |
Verwijdert insnijdingen en buigingen vanuit de geometrie en stuurt het terug naar een bedekking, waar er geen binnen- of buitenradius aanwezig is. (U kunt ook een 180° "felsrand" draaien om een flens van 90° te maken.) |
|
|
Flens |
Een zijde van de verbinding is gebogen de andere zijde is recht. Gebruik Omkeren om de buiging en rechte zijden te wijzigen. |
|
|
Geen |
De verbinding wordt niet langer herkend door SpaceClaim. |
Het verbindingstype dat u selecteert, wordt opgeslagen als de standaard voor de sessie, dus verbindingen gemaakt door Trekken
zijn van dit verbindingstype.
Selecteer een rand of zijde of een verbinding.
U kunt Ctrl+klik gebruiken om meerdere verbindingen te selecteren.
Selecteer een optie vanuit de tool Verbinding.

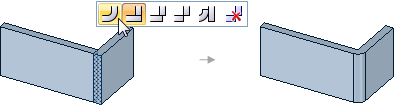

U kunt ook een optie vanuit de mini-werkbalk selecteren of de waarde Verbindingstype in de sectie Plaatmetaal in het deelvenster Eigenschappen wijzigen.
© Copyright 2015 SpaceClaim Corporation. Alle rechten voorbehouden.

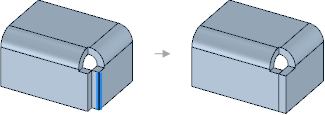

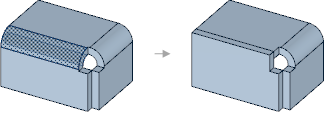

Voorbeelden
in de mini-werkbalk voor verbindingen of u kunt Geen selecteren als het Verbindingstype in de sectie Plaatmetaal van het deelvenster Eigenschappen.
