Plaatmetaaldelen schetsen

De tools in de groep Schetsen op het tabblad Plaatmetaal wijken enigszins af van de normale schetstools:

Rechthoeken, cirkels, polygonen en ellipsen worden terwijl u schetst automatisch geëxtrudeerd tot de dikte van een plaatmetalen wand. Zie Plaatmetaalopties om de standaard-wanddikte te wijzigen. Lijnen, splines en bogen worden geëxtrudeerd als ze een gesloten profiel vormen.

Door schetsen in lege ruimte ontstaan nieuwe wanden.

Terwijl u schetst wordt er een voorbeeldweergave met de wanddikte voor elke geschetste curve getoond:

Door het schetsen loodrecht op een bestaande wand ontstaat een nieuwe wand met een buiging tussen de wanden en indien nodig ingesneden of met hoekontlastingen. De buigradius wordt binnen gemaakt als de schets wordt verbonden met de bovenste rand en buiten als de schets wordt verbonden met de onderste rand:

Door het schetsen op een bestaande wand worden schetscurves op de wand gemaakt die kunnen worden gebruikt met de tools Buigen en Splitsen Closed .

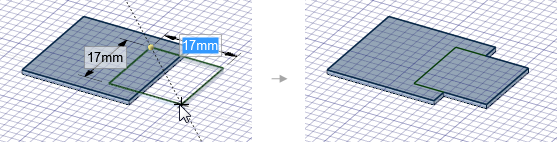

Bij het schetsen aangrenzend aan of overlappend over een bestaande wand, wordt materiaal aan de wand toegevoegd, en de overlappende curves worden evt. op de wand gedrukt:

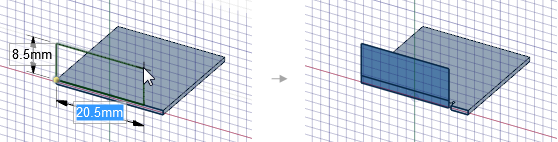

Daarnaast kunt u terwijl u schetst met de optie Profiel een wand creëren die loodrecht op het schetsvlak staat:

Schetstools plaatmetaal

Lijnen	Rechthoeken	Cirkels	Polygonen
Raaklijnen	Rechthoeken met drie punten	Cirkels met drie punten	Splines
Raakbogen	Ellipsen	Sweepbogen	Bogen met drie punten

Plaatmetaalopties

Met de volgende schetsopties voor plaatmetaal kunt u een vlakke wand schetsen of een wand die loodrecht op het schetsvlak staat:

Auto	Als u een open profiel schetst (reeks lijnen), wordt er een loodrechte wand gemaakt. Als u een gesloten profiel schetst (vierkant, cirkel, enz.), wordt er een platte wand gemaakt.
Plat	Met een gesloten schets wordt een platte wand gecreëerd.
Profiel	Als u een open profiel schetst (reeks lijnen), wordt er een loodrechte wand gemaakt.
Automatisch	Gebruik het beginpunt van de schets om te bepalen of de binnenzijde of buitenzijde van de plaat wordt behouden tijdens het buigen.
Binnenzijde	Hiermee wordt tijdens het buigen de lengte van het binnenoppervlak van de plaat behouden.
Buitenzijde	Hiermee wordt tijdens het buigen de lengte van het buitenoppervlak van de plaat behouden.

Gebruikelijke schetsopties

De volgende opties zijn beschikbaar voor elke schetstool:

Cartesische afmetingen: selecteer een punt in een schets en klik op deze optie om de cartesische afmetingen vanaf dit punt te zien. De cartesische afmetingen tonen u de x- en y-afstanden vanaf het punt dat u selecteert. Als u geen punt heeft geselecteerd, worden de x- en y-afstanden vanaf de oorsprong weergegeven.
Polaire afmetingen: selecteer een punt in een schets en klik op deze optie om de polaire afmetingen vanaf dit punt te zien. De polaire afmetingen tonen u een hoek en een afstand vanaf het punt dat u heeft geselecteerd. Als u geen punt heeft geselecteerd, worden de hoek en de afstand vanaf de oorsprong weergegeven.
Magneetmodus: Selecteer deze optie om voor het schetsen de magneetmodus in of uit te schakelen. De cursor springt tijdens het schetsen op de dunne rasterlijnen. De standaardinstellingen zijn 1 mm voor metrische en 0,125 inch voor Engelse maateenheden. Zie de Eenhedenopties om de kleine rasterafstand te wijzigen.
Springen in hoek: Selecteer deze optie om de magneethoek tijdens het schetsen in of uit te schakelen. De cursor springt met de hoekstapgrootte terwijl u aan het schetsen bent. De standaardinstelling is 15 graden. Zie de Magneetmodusopties om de hoekincrement voor de magneetmodus te wijzigen.
Lay-outcurves maken: De schetscurves worden gemaakt als lay-outcurves. Als u het ontwerp verplaatst naar een tekenblad terwijl de Schetsmodus is geselecteerd, dan moet u het keuzevakje Lay-outcurves maken opnieuw selecteren in de groep Schetsopties in het deelvenster Opties om lay-outcurves op het tekenblad te maken. Zie Lay-outcurves.
Opties curve invoegen: Als het schetsvlak door een meshobject loopt, creëert het systeem curves door deze facetpunten. Lijnen worden groen weergegeven en bogen worden blauw weergegeven. De volgende opties zijn van toepassing op de door het systeem gegenereerde curves.
- Curves invoegen - Deselecteer deze optie als u niet wilt dat het systeem curves door de punten creëert.
- Tolerantie - Bepaalt hoeveel punten gevonden worden wat ook bepaalt hoeveel curves er worden gemaakt. Hoe kleiner de tolerantie, hoe meer punten worden gevonden en curves worden gemaakt.
- Automatisch samenvoegen - Als deze optie is aangevinkt, zal het systeem lijnen en bogen samenvoegen tot splines. Splines worden roze weergegeven.
