Korte randen zoeken

De tool Korte randen vindt randen die kleiner zijn dan de opgegeven lengte. Als het ontwerp meshes moet hebben voor actieve simulaties, hebben korte randen een impact op de kwaliteit van de mesh.

Toolguides

De volgende toolguides helpen u stapsgewijs door de procedure heen:

	De toolguide Probleem selecteren is standaard actief. Met deze toolguide kunt u probleemgebieden selecteren en herstellen, die automatisch door de tool worden gevonden.
	Met de toolguide Probleem uitsluiten kunt u gebieden uitsluiten van selectie en herstellen.
	De tool Voltooien herstelt alle resterende probleemgebieden of de gebieden die momenteel zijn geselecteerd.

Korte randen zoeken

1. Klik op de tool Korte randen in de groep Verwijderen van het tabblad Voorbereiden.

2. Stel de optie Maximale lengte in of behoudt de standaard waarde.

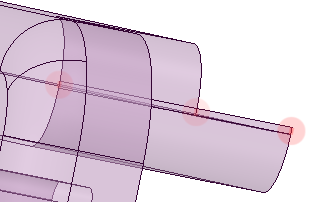

3. Randen binnen de tolerantie voor de maximale lengte zijn gemarkeerd.

4. Klik op de probleemgebieden om ze te herstellen of klik op de toolguide Voltooien.
