Lichamen en oppervlakken splitsen

Gebruik de tool CombinerenEen tool die gebruikt wordt om geometrie te snijden of samen te lijmen. om lichamen en oppervlakken te splitsen.

Lichamen en oppervlakken splitsen

1. Klik op de tool CombinerenEen tool die gebruikt wordt om geometrie te snijden of samen te lijmen. vanuit de lintgroep KruisenEen tool die gebruikt wordt om vaste vormen en zijden te splitsen. of druk op I.

2. Selecteer het lichaam of het oppervlak dat u wilt snijden.

   De toolguide Selecteer snijder is geactiveerd.

3. (Optioneel) Beheer het gedrag van de snijding door opties te selecteren.

4. Klik op het oppervlak dat u wilt gebruiken om het lichaam te snijden.

   Afhankelijk van de optie die u selecteert, wordt het snij-oppervlak behouden of verwijderd. Bekijk de informatie in het deelvenster Structuur om de lichamen en oppervlakken te bekijken, die zijn aangemaakt door de snijding.

   Beweeg de muis over het doellichaam om de regio's te zien, die zijn aangemaakt door de snijding.

5. Klik op elke zone die u wilt verwijderen.

   Als u klaar bent met het selecteren van de te verwijderen gebieden, klikt u op de toolguide Selecteer doel om meer te combineren of een andere tool te selecteren.

Als u een lichaam of een zijde van het lichaam wilt splitsen, selecteert u de tool LichaamEen vaste vorm of oppervlak. splitsen. Als u een rand op een zijde wilt maken, selecteert u de tool ZijdeZijde of ander oppervlak van een vaste vorm. Sommige voorbeelden zijn het binnenoppervlak of een gat of de zes zijden van een rechthoekige vaste vorm. Raadpleeg Oppervlak splitsen.

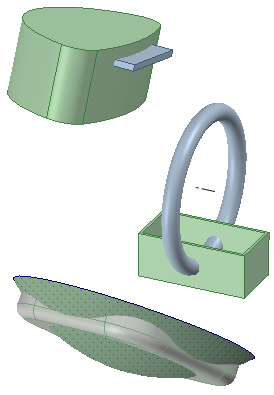

Om het doelobject met het snij-object en het snij-object met het doelobject te splitsen

1. Selecteer de tool CombinerenEen tool die gebruikt wordt om geometrie te snijden of samen te lijmen. vanuit de lintgroep KruisenEen tool die gebruikt wordt om vaste vormen en zijden te splitsen..

2. Selecteer de optie Alle regio's maken.

3. Klik op de objecten die u wilt snijden.

   DoelHet object dat u wilt snijden, bij gebruik van de tool Combineren om een vaste vorm of oppervlak te splitsen. en snijden moeten hetzelfde type object zijn, oftewel beide lichamen of beide oppervlakken.

4. Beweeg met de muis over het oppervlak om de regio's te bekijken, die door de snijding zijn gemaakt.

   Omdat deze optie een grote hoeveelheid regio's kan maken, raden wij aan om deze optie alleen te gebruiken in combinatie met de optie Samenvoegen indien gereed om snel alle resterende regio's samen te voegen als u op een andere tool klikt of op Esc drukt om het gebruik van CombinerenEen tool die gebruikt wordt om geometrie te snijden of samen te lijmen. af te sluiten.

5. Klik op de regio die u wilt verwijderen.

Voorbeeld

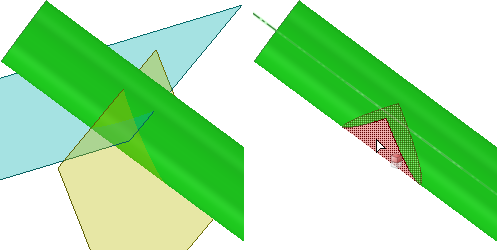

Gebruik twee oppervlakken als de snijder, indien de oppervlakken niet buiten de regio kunnen worden samengevoegd, waar ze het doel kruisen. De twee oppervlakken worden samengevoegd om een snijding in het doel aan te maken.
