Een opening toevoegen

Kopieer de bovenrand van het blok om de rand voor de opening te maken:

1. Klik op TrekkenEen tool die gebruikt wordt om de geometrie te verstoren of te vervormen. Gebruik de tool Trekken voor het offsetten, extruderen, sweepen, schetsen en vermengen van zijden, of om randen af te ronden, af te schuinen of te extruderen. Bij het omzetten van een schets naar 3D, maakt het trekken van een lijn een oppervlak en het trekken van een oppervlak maakt een vaste vorm. in de groep Bewerken op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

2. Dubbelklik op de bovenrand van de rechthoek.

3. Hiermee worden vier opeenvolgende randen geselecteerd. U kunt opnieuw dubbelklikken om door de mogelijk selecties te lopen. Blijf net zolang dubbelklikken totdat de bovenste vier randen zijn geselecteerd, zoals weergegeven in onderstaande volgorde.

4. Selecteer vanuit de miniwerkbalk of het deelvenster Opties de optie Rand3D-object gemaakt uit een enkele buitenste grens van een functie. Een lijn geschetst in 2D wordt een rand als u uw schets in 3D trekt. kopiëren. Deze optie wordt hier in de miniwerkbalk weergegeven:







5. Sleep de rand ongeveer 7 mm (of 0,3 inch) naar het midden van de bovenkant toe.

   Hiermee wordt een kopie gemaakt van de rand die wordt geoffset vanaf de oorspronkelijke rand in de mate waarin u sleept op basis van de door u ingevoerde waarde.

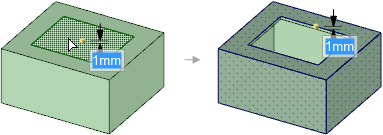

Bedek de vaste vorm met een schil

1. Klik op SchilVaste vorm of deel dat is uitgehold vanuit een geselecteerde zijde, waardoor een schil van bepaalde dikte overblijft. in de groep Invoegen op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

2. Klik op de zijde die u hebt gemaakt door de rand te kopiëren.

3. Wijzig de dikte van de schil:

   • Als u werkt met metrieke eenheden, wijzig dan de dikte in 1 mm en druk op Enter.
   • Als u werkt met Engelse maten, wijzig dan de dikte in .04 en druk op Enter.

   De vaste vorm wordt bedekt en de door u geselecteerde zijde wordt verwijderd.
