Een zijde aanpassen

U kunt een zijde op oppervlak bewerken met ZijdeZijde of ander oppervlak van een vaste vorm. Sommige voorbeelden zijn het binnenoppervlak of een gat of de zes zijden van een rechthoekige vaste vorm. Raadpleeg Oppervlak bewerken om de geometrie van het oppervlak te bewerken. Deze tool is beschikbaar in 3D-modus en in tekeningen.

De graad (of complexiteit) van een primitieve zijde wordt automatisch verhoogd als u deze met de tool Zijden bewerken bewerkt. Hierdoor verloopt bewerkingsproces soepel en naadloos, dus curves zijn glad als u ze toevoegt.

Oppervlakken worden gecontroleerd op zelf-kruising als u het oppervlak wijzigt met gebruik van de controlepunten. Er verschijnt een foutbericht als er door een wijziging een zelf-kruisend oppervlak zou worden gemaakt.

Als u een selectie opslaat in het paneel Selectie en deze selectie omvat controlepunten, wordt het tabblad zijde bewerken automatisch geopend als u die selectie laadt.

Een zijde aanpassen

1. Klik op ZijdeZijde of ander oppervlak van een vaste vorm. Sommige voorbeelden zijn het binnenoppervlak of een gat of de zes zijden van een rechthoekige vaste vorm. Raadpleeg Oppervlak aanpassen in de groep Bewerken op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

   Het tabblad ZijdeZijde of ander oppervlak van een vaste vorm. Sommige voorbeelden zijn het binnenoppervlak of een gat of de zes zijden van een rechthoekige vaste vorm. Raadpleeg Oppervlak bewerken verschijnt in de lintbalk.

2. Selecteer een bewerkingsmethode:

   • Controlepunten om de controlepunten voor de zijde of het oppervlak bloot te leggen, zodat u deze kunt verplaatsen.

   • Controlecurves om de controlecurves voor de zijde of het oppervlak bloot te leggen, zodat u deze kunt verplaatsen.

   • Mengcurves om zijden of oppervlakken te bewerken, die opnieuw gemaakt kunnen worden als een vermenging.

   • Sweepcurves om zijden of oppervlakken te bewerken, die zijn gemaakt via SweepTrek een oppervlak of zijde langs een lijn of rand met gebruik van de tool Trekken. U kunt zijden en randen sweepen en rechte of gekromde lijnen of randen selecteren waar u langs wilt sweepen. Sweepen langs een spline is een trektechniek voor het maken van een gelijkmatige, golvende vorm. Raadpleeg Traject..

3. Selecteer een controlepunt of curve op de zijde.

   Houd Ctrl ingedrukt of teken een vak om meerdere punten of curves te selecteren.

4. (Optioneel) Gebruik de knoppen in de groep Selecteren om uw selectie uit te klappen of vast te leggen:

   De U-richting wordt aangegeven door blauwe lijnen in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. en de V-richting wordt aangegeven door rode lijnen.

   • Klik op of om de selectie uit te klappen, zodat het alle punten in de U (blauwe) of V (rode) richting omvat.

   • Klik op of om de selectie uit te klappen, zodat deze het volgende punt in de U (blauwe) of V (rode) richting omvat.

   • Klik op of om de selectie met één punt te reduceren in de U (blauwe) of V (rode) richting.

5. Selecteer een tool om de zijde of het oppervlak te bewerken:

   • Controlecurve toevoegen

   • Verplaatsen

   • Verschaling

   • Of een andere tool op het tabblad Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat..

6. (Optioneel) Selecteer Weergave-opties zijde aanpassen.

7. Klik op OppervlakTweedimensionaal object zonder dikte (in tegenstelling to een zijde, dat onderdeel is van een driedimensionaal object). Een oppervlak heeft gebied, maar geen volume. Raadpleeg Zijde.-tools sluiten om het tabblad te sluiten en uw bewerkingssessie te beëindigen.

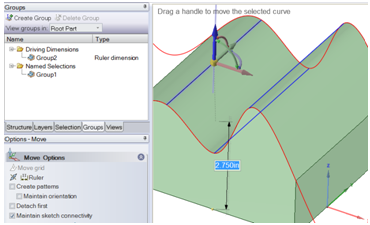

Een controlecurve wijzigen door een groep te maken

U kunt een controlecurve wijzigen via een groep aanmaken. De groep die u aanmaakt, geeft een liniaalafmeting weer, die u kunt bewerken om uw curve te wijzigen.
