Lassymbolen

Lassymbolen kunnen worden ingevoegd in uw ontwerp, tekenblad of 3D-markupdia. Ze kunnen worden gemaakt met of zonder geometrie in het venster Ontwerp Closed .

Symbolen kunnen worden gemaakt volgens de AWS-norm of de ISO-norm.

AWS is conform de specificatie "AWS A2.4:2007 Standaardsymbolen voor lassen, solderen & niet-destructief onderzoek."
ISO is conform "ISO 2553:1992 (E) Las- en soldeerverbindingen - Symbolische weergave op tekeningen - p.193 van ISO Tekeningen."

SpaceClaim is standaard conform de AWS-norm. U kunt dit wijzigen in de Annotatie-opties in het gedeelte Details>Algemeen van SpaceClaim-opties. De instelling staat los van de standaard die voor lettertype is geselecteerd.

De basisprocedure voor het maken van lassymbolen is om het symbool op te bouwen door steeds meer details toe te voegen, terwijl de gebruikersinterface zich op intelligente wijze op basis van uw keuzes aanpast. Voor elke mogelijke invoerwaarde of elk mogelijk symbool zijn er tooltips beschikbaar. Door het volledige symbool in een vak te selecteren worden alle mogelijke plekken om waarden in te voeren weergegeven. Lassymbolen kunnen worden gemaakt en bewerkt als u zich bevindt in de tool Lassymbool.

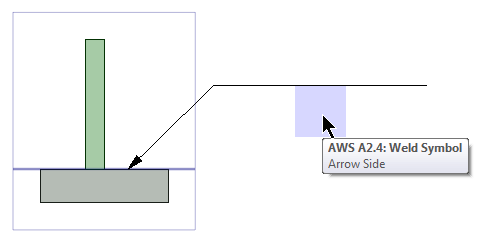

Onderstaande afbeelding geeft een leeg lassymbool weer. Terwijl u de cursor over de gemarkeerde gebieden beweegt, helpen de tooltips u bij het opbouwen van het symbool.

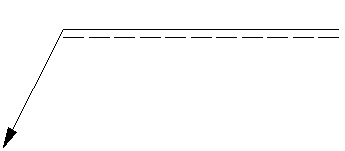

Lassymbolen hebben een Pijlzijde en een Andere zijde. De referentielijn verdeelt het symbool in de Pijlzijde en de Andere zijde. In AWS bevindt de Pijlzijde zich altijd onder aan de referentielijn. In ISO Closed wordt de Pijlzijde geïdentificeerd door een stippellijn, zoals te zien in onderstaande afbeelding.

Een lassymbool maken:

Selecteer een lassymboolstandaard bij de Annotatieopties in het gedeelte Details>Algemeen van SpaceClaim-opties.
Klik op het lassymbool.
Klik om de pijl te plaatsen.
Klik om de referentielijn te plaatsen.
Het symbool wordt nu geplaatst en kan worden opgebouwd.
1. U kunt een verspringingspunt aan een verbindingslijn van het lassymbool toevoegen of ervan verwijderen als u in de tool Lassymbool bent. Rechtslik op de verbindingslijn van het symbool om deze optie weer te geven.
2. Nadat u bent begonnen met het plaatsen van een symbool kunt u op ESC drukken om de verbindingslijn te wissen en de tool te annuleren.
Terwijl u de cursor over het symbool beweegt, toont een markering waar u symboolelementen of invoerwaarden kunt toevoegen.

Voer een van de onderstaande handelingen uit om het symbool op te bouwen.

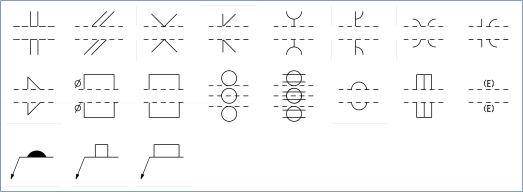

Klik op het vak Pijlzijde of het vak Andere zijde om het symboolpalet weer te geven (zie afbeeldingen en details in onderstaande gedeelten).

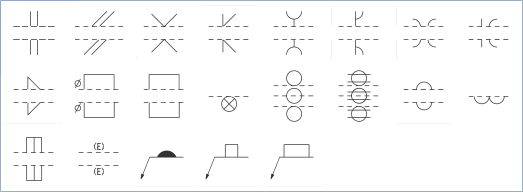

AWS-symbolen

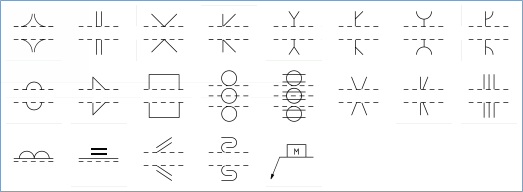

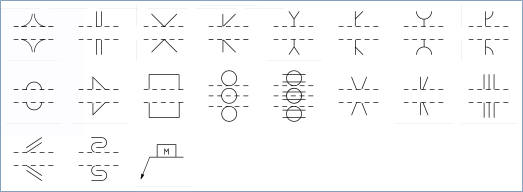

ISO-symbolen

Klik op de referentielijn om de miniwerkbalk weer te geven (zie afbeeldingen en details in onderstaand gedeelte).

Referentie Lijn mini-toolbar Opties

Klik op het staarttekstvak om een specificatieproces of andere referentie in te voeren. Als er geen referentie is, wordt de staart weggelaten. U kunt ervoor kiezen om de staart weer te geven ongeacht de referentie door te klikken op Staart weergeven zelfs als referentie niet wordt gebruikt

Terwijl u symbolen vanaf het palet selecteert en opties vanaf de miniwerkbalken selecteert, wijzigen de beschikbare symbolen en opties zo dat alleen die welke nuttig zijn voor de huidige symboolconfiguratie worden gepresenteerd. Er worden tooltips gepresenteerd om mogelijke symbolen en invoer te beschrijven.
Door symbolen te selecteren nadat ze zijn geplaatst, wordt de miniwerkbalk weergegeven. Deze bevat opties om:
- het symboolpalet te openen en het symbool te wijzigen
- secundaire symbolen toe te voegen die geschikt zijn voor het geselecteerde symbool. Zo kan bijvoorbeeld een achterkantsymbool de optie hebben om een symbool voor een verwijderbare achterkant toe te voegen.
- Contoursymbolen toevoegen voor (links naar rechts): Geen contoursymbool; Effen of plat; Bol; Hol
- Als u een contoursymbool toevoegt, kunt u een afwerkingssymbool toevoegen voor: Geen afwerking; Hakken; Slijpen; Hameren; Met machine bewerken; Plat maken; Rollen; Niet-gespecificeerd

Enkele opmerkingen over lassymbolen:

Lassymbolen kunnen meerdere verbindingslijnen hebben.
Om een lassymbool te verwijderen moet u de verbindingslijn selecteren en drukken op de toets Verwijderen. Als er meerdere verbindingslijnen zijn, moet u ze allemaal verwijderen om het symbool te verwijderen.
Met Ctrl+slepen kunt u een lassymbool kopiëren.
U kunt slechts één tekstregel invoeren in de tekstvakken van het symbool.
Als u het formaat van de referentielijn moet wijzigen, wijzig dan de grootte van het lettertype om het formaat van het lassymbool te wijzigen.
Pas ingevoegde symbolen worden in de huidige actieve laag geplaatst.

AWS-symbool	Lastype	AWS-symbool	Lastype
	Groef vierkant		Tapeind
	Groef vertanding		Plek of projectie
	Groef V		Naad
	Groef afschuining		Achter of achterkant
	Groef U		Oplassen
	Groef J		Rand
	Groef conus-V		Verbonden geometrische vorm niet gespecificeerd, grootte groeflas gespecificeerd
	Groef conus afschuining		Doorsmelten
	Fillet		Consumable insert (vierkant)
	Stekker		Achterkant (rechthoek)
	Sleuf

ISO-symbool	Lastype	ISO-symbool	Lastype
	Stompe las tussen platen met verhoogde randen		Puntlas
	Vierkante stompe las		Naadlas
	V stompe las		Enkelvoudige V stompe las met steile flank
	Afgeschuinde stompe las		Enkelvoudige afgeschuinde stompe las met steile flank
	V stompe las met brede root zijde		Randlas
	Afgeschuinde stompe las met brede root zijde		Oplassen
	Afgeschuinde stompe las (evenwijdige of hellende zijkanten)		Oppervlak verbinding
	J stompe las		Hellende verbinding
	Backing run; las achter of achterkant /VS/		Gevouwen verbinding
	Filletlas		Backing strip
	Lasnaad: naad- of sleuflas /VS/

Symbool	Optie
	Versprongen onderbroken lassen
	Rondom lassen
	Lasveld
	Pijl en andere zijden omwisselen
	Verbinding met vulstuk
	Staart weergeven zelfs als referentie niet wordt gebruikt
	Referentielijn lassen toevoegen
	Verbindingslijn lassymbool toevoegen
