Tools voor werkgebied weergeven

U kunt de weergave van werkgebied-tools en de weergave van uw ontwerp in het venster Ontwerp2D- of 3D-model dat minimaal één component van het bovenste niveau bevat. aanpassen met gebruik van de vervolgkeuzelijst WeergaveModus die beschikbaar is vanuit het deelvenster Eigenschappen voor een aanzicht op een tekenblad. Gebruik de modus Weergave om de grafische stijl voor het aanzicht te wijzigen. Selecteer Overnemen als u de grafische stijl wilt koppelen aan het bovenliggende aanzicht. Raadpleeg Grafische stijlen. in de lintgoep WeergaveModus die beschikbaar is vanuit het deelvenster Eigenschappen voor een aanzicht op een tekenblad. Gebruik de modus Weergave om de grafische stijl voor het aanzicht te wijzigen. Selecteer Overnemen als u de grafische stijl wilt koppelen aan het bovenliggende aanzicht. Raadpleeg Grafische stijlen. op het tabblad WeergaveModus die beschikbaar is vanuit het deelvenster Eigenschappen voor een aanzicht op een tekenblad. Gebruik de modus Weergave om de grafische stijl voor het aanzicht te wijzigen. Selecteer Overnemen als u de grafische stijl wilt koppelen aan het bovenliggende aanzicht. Raadpleeg Grafische stijlen. en aanpassen via de SpaceClaim opties.

De weergegeven tools aanpassen, terwijl u aan uw ontwerp werkt.

SpaceClaim biedt de volgende tools op de lintgroep WeergaveModus die beschikbaar is vanuit het deelvenster Eigenschappen voor een aanzicht op een tekenblad. Gebruik de modus Weergave om de grafische stijl voor het aanzicht te wijzigen. Selecteer Overnemen als u de grafische stijl wilt koppelen aan het bovenliggende aanzicht. Raadpleeg Grafische stijlen. op het tabblad WeergaveModus die beschikbaar is vanuit het deelvenster Eigenschappen voor een aanzicht op een tekenblad. Gebruik de modus Weergave om de grafische stijl voor het aanzicht te wijzigen. Selecteer Overnemen als u de grafische stijl wilt koppelen aan het bovenliggende aanzicht. Raadpleeg Grafische stijlen. als ondersteuning tijdens het maken, bewerken en uitwerken van uw ontwerpen:

• Selecteer het vakje Wereld-oorsprongAssen die de standaard oriëntatie van het ontwerp in het venster Ontwerp instellen. Geef de Wereld-oorsprong weer door het selectievakje Wereld-oorsprong in het tabblad Weergave aan te vinken. om de assen weer te geven, die de standaard richting van het ontwerp in het ontwerpvenster instellen.

• Selecteer het vakje DraaicentrumAs waar u uw ontwerp rond wilt draaien als u de tool Draaien gebruikt. om het middelpunt van de draaiing te markeren tijden het gebruik van de tool DraaienVerplaatsen in een pad rond een as. Gebruik de tool Trekken om rond zijden, randen of een helix rond een as te draaien. De as kan een rechte lijn, as of rand zijn. Raadpleeg Subtractieve draaiing. (Dit is hetzelfde als de DraaicentrumAs waar u uw ontwerp rond wilt draaien als u de tool Draaien gebruikt. weergevenSpaceClaim optie.)

• Selecteer het vakje Lijngewicht om de lijnstijlen van lijnen (zoals die weergegeven in Verborgen lijn, Verborgen lijn verwijderd en grafische draadmodelstijlen) van dun naar de dikte, die is ingesteld door de tool Lijngewicht in de lintgroep Stijl.

• Selecteer het vakje Zijdemarkering om het vooraf markeren van zijden in te schakelen.

• Selecteer het vakje ZijdeZijde of ander oppervlak van een vaste vorm. Sommige voorbeelden zijn het binnenoppervlak of een gat of de zes zijden van een rechthoekige vaste vorm. Raadpleeg Oppervlak spotlight om een spotlight bevestigd aan de cursor weer te geven, indien u over zijden beweegt.

• Selecteer het vakje Aangrenzende entiteiten om een lichte markering op aangrenzende zijden weer te geven, indien u over een rand beweegt en op aangrenzende randen als u over een hoekpunt beweegt. Door aan het muiswieltje te draaien, kunt u schakelen tussen aangrenzende entiteiten. Deze functie is handig bij het selecteren van de correcte rand of de zijde die u wilt extruderen.

• Selecteer het vakje Lay-out2D-tekeningmodus, die uiterst handig is als u niet direct 3D-objecten vanuit de lijnen in de lay-out hoeft te genereren. Als u lay-outlijnen naar 3D probeert te trekken, gedragen deze zich niet op dezelfde manier als schetslijnen. U kunt een lay-out zien als een potloodtekening, die op uw ontwerp wordt gemaakt. Als u gereed bent om uw lay-out te gebruiken om een geometrie te maken, moet u de lay-outlijnen naar een schets projecteren. Het projecteren van een lay-outlijn naar een schets, is als inkt aanbrengen op de lijn. U kunt een 2D AutoCAD DXF- of DWG-bestand als een lay-out importeren lijnen om schetscurves op lay-outvlakken weer te geven.

• Selecteer het vakje Basislijn zijden offsetten om offset-relaties met blauwe arcering weer te geven.

• Selecteer het vakje Standaard gaten om Standaard gaten in blauw weer te geven. Indien niet geselecteerd, worden Standaard gatzijden in de normale zijdekleur weergegeven.

• Selecteer het vakje Lichtgewicht componenten om Lichtgewicht componenten weer te geven. Dit heeft tevens een flyout voor het instellen van de helderheid van het lichtgewicht component.
• Selecteer het vakje Omgeving voor weergave conform de instellingen in het deelvenster Verschijning.

Voor weergave van andere werkgebiedtools, wijzigt u de instellingen in de Populaire SpaceClaim opties.

U kunt tevens logboek-gerelateerde tools weergeven door de optie Logboek-tabblad weergeven in de Populaire SpaceClaim opties te selecteren.

Voorbeelden

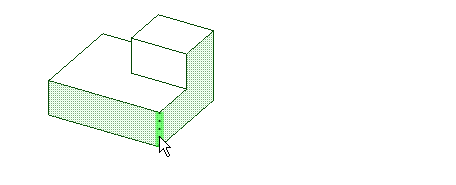

Het bewegen over een rand met Aangrenzende entiteiten markeert de zijden gedeeld door de rand.
