Выравнивание объектов

Инструмент Align (Выравнивание) активируется при загрузке модели и выравнивает две точки, линии, плоскости, исходные точки или сочетание этих элементов. Если выбрать цилиндрическую или коническую грань, будет выровнена ось. Если выбрать сферическую грань, будет выровнена точка центра. Используя команду Align (Выравнивание), можно определить условие шарового соединения в сборке, выбрав грань шара, а затем грань гнезда. Шар вращается в гнезде независимо от того, где на шаровой части находится маркер перемещения.

Описание всех ограничений сборки см. в Схеме ограничений сборки , которую можно распечатать.

Нажмите, чтобы повторить воспроизведение

Инструмент Align (Выравнивание) можно использовать, чтобы перемещать объекты без назначения условий сборки. Если объекты принадлежат различным компонентам, снимите флажок Create conditions (Создать условия) на панели Assembly Options (Параметры сборки) перед перемещением.

Выравнивание объектов

1. Щелкните элемент Align (Выравнивание) в группе Assembly (СборкаИерархия компонентов и подкомпонентов, отображающая связь в конструкции, как показано в дереве Structure (Структура). В производстве — узел, собранный из изготовленных деталей. См. «Инструмент Assembly (Сборка)», «Компонент».) на вкладке Design (Конструктор).

   Направляющая инструмента Align (Выравнивание) включена по умолчанию.

2. Выберите ребро или грань компонента, который необходимо переместить.

   Чтобы выбрать несколько объектов, щелкните их, удерживая нажатой клавишу Ctrl.

   Активируется направляющая инструмента Reference (Ссылка).

3. Выберите ребро или грань компонента, который должен оставаться неподвижным.

   Происходит выравнивание компонентов. Управлять анимацией выравнивания можно с помощью параметра Animate Full Pull (Анимировать полное натяжение) в разделе Advanced (Дополнительно) программы SpaceClaim.

   Ограничение добавляется к компонентам в дереве структуры.

Ускорение работы

Используйте инструмент Select (Выбор), чтобы выбрать компонент, который необходимо переместить, а затем щелкните компонент, который должен оставаться неподвижным, удерживая нажатой клавишу Ctrl. Затем щелкните элемент Align (Выравнивание) в группе Assembly (СборкаИерархия компонентов и подкомпонентов, отображающая связь в конструкции, как показано в дереве Structure (Структура). В производстве — узел, собранный из изготовленных деталей. См. «Инструмент Assembly (Сборка)», «Компонент».) на вкладке Design (Конструктор).

Изменение смысла условия выравнивания в противоположную сторону

Щелкните правой кнопкой мыши условие Align (Выравнивание) в дереве структуры и выберите пункт Reverse Sense (Обратный смысл), чтобы выровнять компоненты в противоположную сторону плоскости выравнивания.

Кроме того, можно установить значение True (Истина) или False (Ложь) для параметра Reversed (Обратный) в разделе Assembly Condition (Условие сборки) на панели Properties (Свойства).

Определение расстояния смещения для условия выравнивания

1. Выберите условие Align (Выравнивание) в дереве структуры.

2. Измените значение угла Offset (СмещениеРасстояние, на которое перемещается или копируется ребро, сегмент или кривая.) на панели Properties (Свойства).

Выравнивание объектов без условия сборки

1. Щелкните элемент Align (Выравнивание) в группе Assembly (СборкаИерархия компонентов и подкомпонентов, отображающая связь в конструкции, как показано в дереве Structure (Структура). В производстве — узел, собранный из изготовленных деталей. См. «Инструмент Assembly (Сборка)», «Компонент».) на вкладке Design (Конструктор).

   Направляющая инструмента Align (Выравнивание) включена по умолчанию.

2. Снимите флажок Create conditions (Создать условия) на панели Options (Параметры).

3. Выберите ребро или грань объекта, который необходимо переместить.

   Чтобы выбрать несколько объектов, щелкните их, удерживая клавишу нажатой Ctrl.

   Активируется направляющая инструмента Reference (Ссылка).

4. Выберите ребро или грань объекта, который должен оставаться неподвижным.

   Происходит выравнивание компонентов. Управлять анимацией выравнивания можно с помощью параметра Animate Full Pull (Анимировать полное натяжение) в разделе Advanced (Дополнительно) программы SpaceClaim.

Направляющие инструментов

Примеры

Нажатие на условие сборки Align (Выравнивание) в дереве структуры выделяет грани.

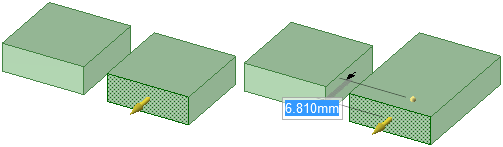

Натяжение одной грани выровненной пары изменяет один объект и перемещает другой.

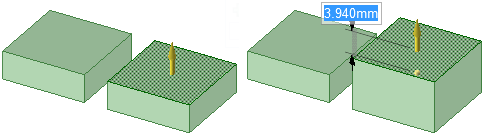

Натяжение смежной грани не влияет на выровненную пару.

Определение шарового шарнира путем выравнивания.
