С помощью инструмента Sphere (Сфера) можно быстро создать сферу.
Выберите инструмент Sphere (Сфера)
в группе
(Дополнительно) Щелкните элемент No Merge (Без объединения) на панели Properties (Свойства), если сферу не нужно объединять с существующими телами.
(Дополнительно) Щелкните элемент Cut (Вырезать) на панели Properties (Свойства), чтобы удалить материал из существующих тел в местах, где они накладываются на сферу.
Щелкните, чтобы установить центр сферы и плоскость, в которой рассчитывается радиус сферы.
Во время перемещения мыши отображается предварительный просмотр сферы. Создавать сферу лучше путем перемещения курсора в направлении плоскости X-Y, указанной первым щелчком мыши.
Щелкните, чтобы установить радиус сферы.
Выберите одну или несколько граней или ребер.
Выберите инструмент Sphere (Сфера) в группе Create (Создание) или в меню Shapes (Формы) на вкладке Insert (Вставка).
Создается сфера, которая по минимуму перекрывает выбранные грани и/или ребра.
В инструменте Sphere (Сфера) доступны следующие параметры.
|
|
Добавление материала для создания твердотельной сферы. |
|
|
Удаление материала, когда сфера пересекает другой объект. |
|
|
Создание сферы без слияния с другими объектами, даже если сфера пересекается с существующим объектом. |
|
Near-side body only (Только ближайшая сторона тела) |
Когда сфера пересекает другой объект, добавляйте материал только к ближайшей стороне. |

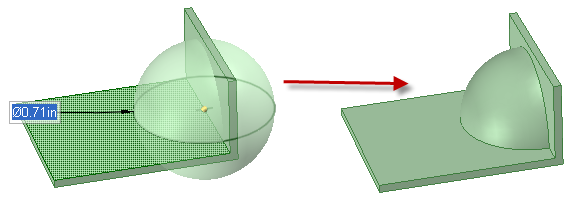

Использование параметра Near-side body only (Только ближайшая сторона тела) для добавления материала сферы только к ближайшей стороне тонкой стенки размещения
Создание сферы над гранью или ребром
Выбор граней и нажатие на инструмент Sphere (Сфера) для создания сферы, а затем многократное нажатие на инструмент Sphere (Сфера) для увеличения выбранной сферы
