Создание отношения смещения

Инструмент Offset (СмещениеРасстояние, на которое перемещается или копируется ребро, сегмент или кривая.) используется для создания отношения смещения между двумя гранями. Это отношение будет сохраняться в других инструментах 2D- и 3D-редактирования. Например, при выборе грани смещения с помощью инструмента Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. отображается размер смещения. Для исходных граней размер не отображается.

Создание отношения смещения

1. Щелкните инструмент Offset (СмещениеРасстояние, на которое перемещается или копируется ребро, сегмент или кривая.) в группе Create (Создание) на ленте.

   Наведите курсор мыши на конструкцию, чтобы просмотреть грани, для которых можно создать отношения смещения.

2. (Дополнительно) Выберите параметры.

   Выберите параметр Find All Same Offset (Найти все грани с одинаковым смещением), если необходимо выбрать все смежные пары граней, которые имеют такое же расстояние смещения, как у выбранной пары. Если этот параметр отключен, отношение смещения создается только для выбранной пары граней.

3. Щелкните первую грань.

4. Щелкните вторую грань.

   Таким образом создается отношение смещения между парой граней и другими смежными парами граней с таким же расстоянием смещения (если выбран параметр All the Same (Все одинаковые)). Активируется направляющая инструмента Toggle Baseline (Переключение базовой линии).

5. (Дополнительно) Щелкните, чтобы выбрать базовые грани.

   При перемещении одной из граней с помощью инструмента проектирования другая грань в паре смещения также перемещается, чтобы сохранить отношение смещения. При заполнении одной грани из пары смещения заполняется также и другая грань.

Направляющие инструментов

В инструменте Offset (СмещениеРасстояние, на которое перемещается или копируется ребро, сегмент или кривая.) есть несколько направляющих инструментов, которые помогают выполнить редактирование:

Пример

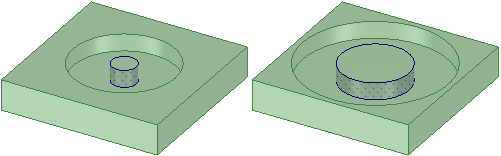

Отношение смещения между двумя цилиндрическими гранями вызывает изменение обеих граней при изменении диаметра одного из цилиндров
