Создание углов

Инструмент Create Corner (Создание угла) используется для обрезки или продления двух линий так, чтобы они встретились в углу.

Необходимо сделать сетку эскиза видимой в рабочей области, прежде чем создавать углы.

Соединение двух линий в угол

Щелкните элемент Create Corner (Создание угла) в группе Sketch (Эскиз).
Щелкните линию, дугу или сплайн.
Наведите курсор мыши на другую линию, чтобы просмотреть угол, который будет создан.

Если навести курсор мыши на линию, которая является ребром сечения твердого тела или ребром силуэта, она не изменится. Изменится только эскизная линия.
Щелкните пересекающиеся линии, чтобы обрезать их, или непересекающиеся линии, чтобы продлить их.
Если линии пересекаются, щелкните часть пересекающейся линии, которую необходимо сохранить. Если линии не пересекаются, можно щелкнуть в любом месте на линии, чтобы продлить линии и сформировать угол.

Параметры

В инструменте Create Corner (Создание угла) доступны следующие параметры:

Trim/Extend curve (Обрезать/продлить кривую)

Если выбрать этот параметр и щелкнуть первую линию, а затем щелкнуть вторую непересекающуюся линию, будет продлена только первая линия. Если две линии пересекаются, то первая линия обрезается по второй линии.

Примеры

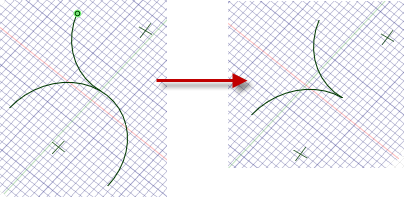

Создание угла между дугами.

Продление сплайна до пересечения с другой эскизной кривой.
