Создание закругленных углов

Инструмент Create Rounded Corner (Создать закругленный угол) используется для обрезки или соединения двух пересекающихся линий или дуг таким образом, чтобы они встретились на обоих конца в виде касательной дуги. Этот инструмент можно также использовать с 3D-линиями, которые находятся в одной плоскости, например с линиями, созданными путем создания перехода.

Необходимо сделать сетку эскиза видимой в рабочей области, прежде чем создавать скругленные углы, которые также называют скруглениями.

Соединение двух линий в скругленный угол

1. Щелкните элемент Create Rounded Corner (Создать закругленный угол) в группе Sketch (Эскиз) на вкладке Design (Конструктор).

2. Выберите линию или дугу.

   Первая выбранная линия или дуга будет при необходимости продлена.

3. Наведите курсор мыши на другую линию, чтобы просмотреть скругление, которое будет создано.

   Если навести курсор мыши на линию, которая является ребром твердого тела, то это ребро не изменится. Изменится только эскизная линия. Во время перемещения мыши отображается предварительный просмотр радиуса дуги. Введите радиус, чтобы определить ее размер.

4. Щелкните пересекающиеся линии, чтобы обрезать их, или непересекающиеся линии, чтобы соединить их.

   Место нажатия на пересекающуюся линию определяет радиус касательной дуги. Кроме того, определить размер скругления (или фаски) можно, введя значение диаметра.

   Если линии пересекаются, щелкните часть пересекающейся линии, которую необходимо сохранить. Если линии не пересекаются, можно щелкнуть в любом месте на линии, чтобы продлить первую линию и сформировать скругленный угол. Круги никогда не обрезаются.

Для линий, которые встречаются в углу, можно выбрать и перетащить вершину.

Кроме того, можно сначала войти в инструмент, а затем сделать выбор.

Создание нескольких скругленных углов путем удерживания клавиши Ctrl

1. Создайте эскиз нескольких кривых с несколькими вершинами (например, прямоугольник).
2. Войдите в инструмент Create Rounded Corner (Создать закругленный угол).

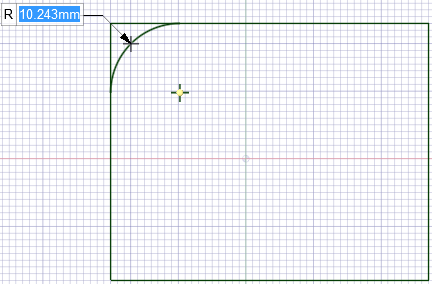

3. Щелкните вершину угла и перетащите ее, чтобы просмотреть скругление, которое получится в результате.

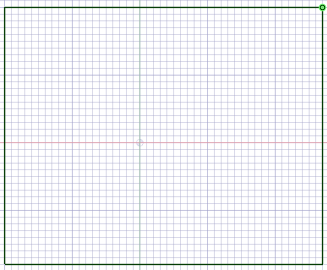

4. Нажмите и удерживайте клавишу Ctrl
   • Предварительный просмотр исчезает

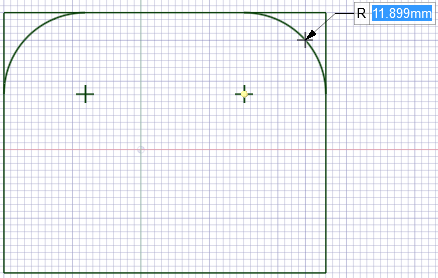

5. Удерживая нажатой клавишу Ctrl, щелкните и перетащите другую вершину угла, чтобы просмотреть ОБА скругления.



6. Нажмите и удерживайте клавишу Ctrl
   • Предварительный просмотр исчезает
7. Повторите эти действия для остальных углов.
8. На последнем углу (то есть без удерживания клавиши Ctrl) будет отображаться предварительный просмотр одновременно всех скруглений.
9. Щелкните, чтобы разместить скругления или ввести значение радиуса



Редактирование скругленного угла

Перетащите скругленный угол с помощью инструмента Select (Выбор), чтобы изменить его радиус. Соприкасание сохраняется.

Параметры

В инструменте Create Rounded Corner (Создание скругленного угла) доступны следующие параметры.

Примеры

СкруглениеЗакругленный угол на пересечении двух линий или ребер; вогнутое пересечение между двумя поверхностями. Термин «скругление» используется для внутреннего угла; для внешнего угла используется термин «закругление». Скругление можно добавить с помощью инструмента Create Rounded Corner (Создание закругленного угла) или с помощью параметра Fillet (Constant radius round) (Скругление (Закругление постоянного радиуса)) в настройках инструмента Pull (Вытягивание). См. «Закругление». угла с включенным параметром Chamfer Mode (РежимТри способа конструирования: эскиз, поперечное сечение или 3D. Режим можно переключать в любое время. фаски)

СкруглениеЗакругленный угол на пересечении двух линий или ребер; вогнутое пересечение между двумя поверхностями. Термин «скругление» используется для внутреннего угла; для внешнего угла используется термин «закругление». Скругление можно добавить с помощью инструмента Create Rounded Corner (Создание закругленного угла) или с помощью параметра Fillet (Constant radius round) (Скругление (Закругление постоянного радиуса)) в настройках инструмента Pull (Вытягивание). См. «Закругление». угла с включенным параметром Disable Trimming (Отключить обрезку)

СкруглениеЗакругленный угол на пересечении двух линий или ребер; вогнутое пересечение между двумя поверхностями. Термин «скругление» используется для внутреннего угла; для внешнего угла используется термин «закругление». Скругление можно добавить с помощью инструмента Create Rounded Corner (Создание закругленного угла) или с помощью параметра Fillet (Constant radius round) (Скругление (Закругление постоянного радиуса)) в настройках инструмента Pull (Вытягивание). См. «Закругление». угла путем продления первой выбранной линии

СкруглениеЗакругленный угол на пересечении двух линий или ребер; вогнутое пересечение между двумя поверхностями. Термин «скругление» используется для внутреннего угла; для внешнего угла используется термин «закругление». Скругление можно добавить с помощью инструмента Create Rounded Corner (Создание закругленного угла) или с помощью параметра Fillet (Constant radius round) (Скругление (Закругление постоянного радиуса)) в настройках инструмента Pull (Вытягивание). См. «Закругление». углов 3D-линий и выполнение сдвига для создания трубы
