Отображение легковесных компонентов

Легковесные компоненты — исключительно графическое представление конструкции. Можно настроить прозрачность легковесных компонентов в конструкции. Если вы не видите легковесные компоненты, когда открываете или вставляете конструкцию, убедитесь, что они настроены на отображение.

Также см. раздел Легковесные компоненты.

Настройка прозрачности легковесных компонентов

1. Щелкните значок прозрачности в строке состояния.

2. Передвиньте ползунок, чтобы задать непрозрачность легковесных компонентов в окне Design (Конструктор). Все легковесные компоненты отобразятся с этой настройкой непрозрачности.

Отображение легковесного компонента в качестве твердого тела

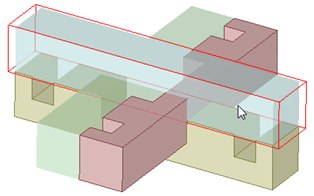

Выберите легковесный компонент и нажмите сочетание клавиш Ctrl+Shift+F8, чтобы отобразить его в качестве твердого тела. Все другие легковесные компоненты будут по-прежнему затемнены.

Перед уменьшением яркости легковесные компоненты имеют слегка прозрачный вид, поэтому их ребра не отображаются.

После уменьшения яркости все компоненты, независимо от их легковесности, будут отображаться затемнено, за исключением выбранных легковесных компонентов.
