Вставка оси

Вы можете продлить любую ось в конструкции, чтобы ее можно было вращать и поворачивать. ОсьПрямая линия, вокруг которой вращается объект или вокруг которой симметрично упорядочены объекты. См. «Ось выравнивания». слегка выступит за край области, включающей конструкцию. Это поле будет расширяться и обрезаться по мере добавления, удаления или перемещения объектов в конструкции. Оси не связаны с геометрией, использованной для их создания (только если они не расширяют существующие оси). Оси нужно явно выбрать для перемещения с другими элементами.

Вставка оси

1. Щелкните Axis (ОсьПрямая линия, вокруг которой вращается объект или вокруг которой симметрично упорядочены объекты. См. «Ось выравнивания».) в группе Create (Создание) на вкладке Design (Конструктор).

2. Выберите один из следующих элементов:



   Выберите:	Вставка оси:
   Осевая граньГрань 3D-объекта, через которую проходит ось. Ось отображается при перемещении курсора над осевой гранью.	С осью грани
   Две непараллельные плоскостные грани	На пересечении теоретических плоскостей, содержащих эти две грани
   Линейное ребро	С ребром
   Цилиндрическая и касательная плоскость	На пересечении цилиндра и плоскости
   ЛинияПрямая линия, дуга или сплайн, нарисованные в режиме Sketch (Эскиз) или на плоскости макета. У линий есть длина, но нет пространства. При вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание) линии становятся ребрами.	С линией
   Ось исходной точкиОсь, проходящая через исходную точку.	Вдоль оси исходной точки
   Круг или дуга	С центральной точкой и в соответствии с линией
   ТочкаОтдельная точка на сетке эскиза. 2D-объект, не имеющий высоты, ширины или длины. Примеры точек: исходная точка, ось, вершина. Используйте инструмент Point (Точка), чтобы нанести точку на сетку эскиза. Точки полезны для определения размеров, разделения элементов и создания точки на линии или кривой, через которую нужно начертить трехточечный круг. и плоскость	Через точку и в соответствии с плоскостью (перпендикулярно ей)
   Две точки	Через обе точки
   Три оси	В точке расположения оси цилиндра между тремя осями



3. (Дополнительно) Щелкните параметр инструмента Build Line (Построение линии), чтобы выбрать опорные объекты, а затем выберите временную (пунктирную) линию для создания нужной линии из доступных. Дополнительные сведения о создании временных линий см. в разделе Вставка временных точек, осей и плоскостей.

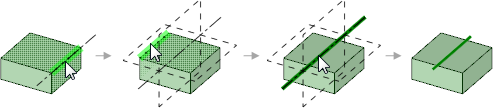

Вставка оси, проходящей через серединную точку между двумя точками

1. Щелкните в группе Edit (Редактирование) на вкладке Design (Конструктор).

2. Удерживая нажатыми клавиши Alt и Shift, выберите две точки для создания двух временных осей, пересекающих серединную точку.

3. Щелкните временную ось.

4. Щелкните Axis (ОсьПрямая линия, вокруг которой вращается объект или вокруг которой симметрично упорядочены объекты. См. «Ось выравнивания».) в группе Insert (Вставка) на вкладке Design (Конструктор).

Примеры

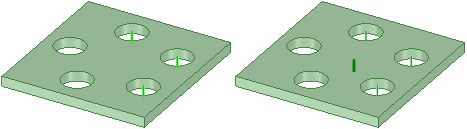

Создание оси путем выбора осей трех цилиндров
