Виды

Можно изменить сочетания клавиш быстрого доступа для стандартных видов и создать собственные настраиваемые виды, чтобы сохранить настройки для ориентации и видимости объектов.

При перемещении видов, созданных пользователем, автоматическое масштабирование не поддерживается.

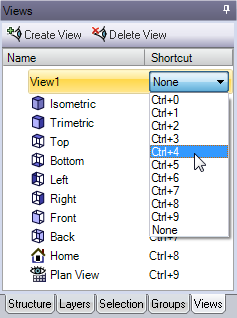

Изменение клавиш быстрого доступа для видов

1. Перейдите на вкладку View (ВидНастройки ориентации, которые можно применить к конструкции, в том числе вращения, панорамирования и масштабирования. Можно изменять эти настройки по отдельности или же применить один из следующих предварительно настроенных видов: Trimetric (Триметрия), Isometric (Изометрия), Top (Сверху), Bottom (Снизу), Front (Спереди), Back (Сзади), Right (Справа), Left (Слева). Также можно выбрать Snap View (Вид привязки) и щелкнуть грань, чтобы просмотреть ее спереди.) на панели Structure (Структура).

2. Выберите сочетание клавиш быстрого доступа в раскрывающемся списке Shortcut (Быстрый доступ) для вида, который нужно изменить.

Добавление настраиваемого вида

1. Расположите вид в окне Design (Конструктор) так, как вы хотите его сохранить.

2. Перейдите на вкладку View (ВидНастройки ориентации, которые можно применить к конструкции, в том числе вращения, панорамирования и масштабирования. Можно изменять эти настройки по отдельности или же применить один из следующих предварительно настроенных видов: Trimetric (Триметрия), Isometric (Изометрия), Top (Сверху), Bottom (Снизу), Front (Спереди), Back (Сзади), Right (Справа), Left (Слева). Также можно выбрать Snap View (Вид привязки) и щелкнуть грань, чтобы просмотреть ее спереди.) на панели Structure (Структура).

3. Щелкните Create View (Создать вид) в верхней части панели.

4. Выберите необходимые параметры из указанных ниже.

   • Name (Имя): введите уникальное имя вида. Имя появится в дереве структуры.

   • Shortcut (Быстрый доступ): выберите сочетание клавиш в раскрывающемся списке.

   • Orientation (Ориентация): укажите, нужно ли сохранить в виде текущую ориентацию.

   • Object visibility (Видимость объектов): укажите, нужно ли сохранить в виде настройки видимости объектов в текущем виде. После применения вида не будут отображаться объекты, скрытые во время его создания. Настройки видимости применяются ко всем типам геометрии, плоскостей и кривых.

   • Visibility behavior for new objects (Настройки видимости для новых объектов): выберите настройки видимости, которые нужно применить к объектам, образованным после создания вида.

     • Leave Unchanged (Оставить без изменений): после применения вида для новых объектов сохраняются текущие настройки видимости.

     • Visible (Видимые): новые объекты будут видимы после применения вида.

     • Hidden (Скрытые): новые объекты будут скрыты после применения вида.

5. Нажмите кнопку OK.

   Настраиваемый вид будет добавлен в меню инструмента View (ВидНастройки ориентации, которые можно применить к конструкции, в том числе вращения, панорамирования и масштабирования. Можно изменять эти настройки по отдельности или же применить один из следующих предварительно настроенных видов: Trimetric (Триметрия), Isometric (Изометрия), Top (Сверху), Bottom (Снизу), Front (Спереди), Back (Сзади), Right (Справа), Left (Слева). Также можно выбрать Snap View (Вид привязки) и щелкнуть грань, чтобы просмотреть ее спереди.).

Применение настраиваемого вида

Вы можете изменить текущий вид на настраиваемый, выполнив следующие действия.

• Перейдите на вкладку View (ВидНастройки ориентации, которые можно применить к конструкции, в том числе вращения, панорамирования и масштабирования. Можно изменять эти настройки по отдельности или же применить один из следующих предварительно настроенных видов: Trimetric (Триметрия), Isometric (Изометрия), Top (Сверху), Bottom (Снизу), Front (Спереди), Back (Сзади), Right (Справа), Left (Слева). Также можно выбрать Snap View (Вид привязки) и щелкнуть грань, чтобы просмотреть ее спереди.) на панели Structure (Структура), щелкните вид правой кнопкой мыши и выберите команду Apply view (Применить вид) в контекстном меню.
• Нажмите клавишу быстрого доступа (если она назначена).
• Выберите вид в меню инструмента View (ВидНастройки ориентации, которые можно применить к конструкции, в том числе вращения, панорамирования и масштабирования. Можно изменять эти настройки по отдельности или же применить один из следующих предварительно настроенных видов: Trimetric (Триметрия), Isometric (Изометрия), Top (Сверху), Bottom (Снизу), Front (Спереди), Back (Сзади), Right (Справа), Left (Слева). Также можно выбрать Snap View (Вид привязки) и щелкнуть грань, чтобы просмотреть ее спереди.) в группе ленты Orient (Ориентация).

Замена настраиваемого вида

1. Расположите вид в окне Design (Конструктор) так, как вы хотите его сохранить.

2. Перейдите на вкладку View (ВидНастройки ориентации, которые можно применить к конструкции, в том числе вращения, панорамирования и масштабирования. Можно изменять эти настройки по отдельности или же применить один из следующих предварительно настроенных видов: Trimetric (Триметрия), Isometric (Изометрия), Top (Сверху), Bottom (Снизу), Front (Спереди), Back (Сзади), Right (Справа), Left (Слева). Также можно выбрать Snap View (Вид привязки) и щелкнуть грань, чтобы просмотреть ее спереди.) на панели Structure (Структура).

3. Щелкните правой кнопкой мыши настраиваемый вид, который нужно заменить, и выберите команду Replace (Заменить) в контекстном меню.

   Настраиваемый вид будет заменен на текущий вид.

Переименование настраиваемого вида

1. Перейдите на вкладку View (ВидНастройки ориентации, которые можно применить к конструкции, в том числе вращения, панорамирования и масштабирования. Можно изменять эти настройки по отдельности или же применить один из следующих предварительно настроенных видов: Trimetric (Триметрия), Isometric (Изометрия), Top (Сверху), Bottom (Снизу), Front (Спереди), Back (Сзади), Right (Справа), Left (Слева). Также можно выбрать Snap View (Вид привязки) и щелкнуть грань, чтобы просмотреть ее спереди.) на панели Structure (Структура).

2. Щелкните правой кнопкой мыши настраиваемый вид, который нужно переименовать, и выберите команду Rename (Переименовать) в контекстном меню.

3. Введите новое имя вида.

Редактирование свойств настраиваемого вида

1. Перейдите на вкладку View (ВидНастройки ориентации, которые можно применить к конструкции, в том числе вращения, панорамирования и масштабирования. Можно изменять эти настройки по отдельности или же применить один из следующих предварительно настроенных видов: Trimetric (Триметрия), Isometric (Изометрия), Top (Сверху), Bottom (Снизу), Front (Спереди), Back (Сзади), Right (Справа), Left (Слева). Также можно выбрать Snap View (Вид привязки) и щелкнуть грань, чтобы просмотреть ее спереди.) на панели Structure (Структура).

2. Щелкните правой кнопкой мыши настраиваемый вид, который нужно отредактировать, и выберите пункт Properties (Свойства) в контекстном меню.

3. Отредактируйте свойства вида.

Удаление настраиваемого вида



1. Перейдите на вкладку View (ВидНастройки ориентации, которые можно применить к конструкции, в том числе вращения, панорамирования и масштабирования. Можно изменять эти настройки по отдельности или же применить один из следующих предварительно настроенных видов: Trimetric (Триметрия), Isometric (Изометрия), Top (Сверху), Bottom (Снизу), Front (Спереди), Back (Сзади), Right (Справа), Left (Слева). Также можно выбрать Snap View (Вид привязки) и щелкнуть грань, чтобы просмотреть ее спереди.) на панели Structure (Структура).

2. Выберите вид, который нужно удалить.

3. Щелкните Delete View (Удалить вид) в верхней части панели.

   Стандартные виды удалить невозможно.
