Выбор вида

Инструмент View (ВидНастройки ориентации, которые можно применить к конструкции, в том числе вращения, панорамирования и масштабирования. Можно изменять эти настройки по отдельности или же применить один из следующих предварительно настроенных видов: Trimetric (Триметрия), Isometric (Изометрия), Top (Сверху), Bottom (Снизу), Front (Спереди), Back (Сзади), Right (Справа), Left (Слева). Также можно выбрать Snap View (Вид привязки) и щелкнуть грань, чтобы просмотреть ее спереди.) позволяет отобразить триметрический или изометрический вид конструкции. Можно также отобразить фронтальный вид верхней, нижней, передней, задней, правой или левой стороны. Ориентация конструкции на фронтальных видах определяется системой координат, по умолчанию используемой в SpaceClaim.

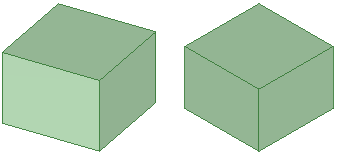

В сравнении с изометрическим видом триметрический вид обеспечивает ориентацию вашей конструкции, при которой передняя грань отображается под небольшим углом в вашем направлении, что приводит к сокрытию части верхней поверхности конструкции. Сравните два вида на приведенном ниже изображении. Изометрический и триметрический виды изображены слева и справа соответственно.

Выбор вида

Выберите необходимый вид в меню инструмента View (ВидНастройки ориентации, которые можно применить к конструкции, в том числе вращения, панорамирования и масштабирования. Можно изменять эти настройки по отдельности или же применить один из следующих предварительно настроенных видов: Trimetric (Триметрия), Isometric (Изометрия), Top (Сверху), Bottom (Снизу), Front (Спереди), Back (Сзади), Right (Справа), Left (Слева). Также можно выбрать Snap View (Вид привязки) и щелкнуть грань, чтобы просмотреть ее спереди.) в группе ленты Orient (Ориентация).

Если навести указатель мыши на имя вида в списке, отобразится изображение вида для предварительного просмотра.

Если в расширенных параметрах SpaceClaim выбран параметр Animate changes to view projection (Анимация изменений для просмотра проекции), будет воспроизведена анимация изменения состояния вида.

Отображение триметрического или изометрического вида конструкции

Выберите пункт Trimetric (Триметрический) или Isometric (Изометрический) в меню инструмента View (ВидНастройки ориентации, которые можно применить к конструкции, в том числе вращения, панорамирования и масштабирования. Можно изменять эти настройки по отдельности или же применить один из следующих предварительно настроенных видов: Trimetric (Триметрия), Isometric (Изометрия), Top (Сверху), Bottom (Снизу), Front (Спереди), Back (Сзади), Right (Справа), Left (Слева). Также можно выбрать Snap View (Вид привязки) и щелкнуть грань, чтобы просмотреть ее спереди.).

Отображение фронтального вида конструкции

Выберите пункт Top (Сверху), Bottom (Снизу), Front (Спереди), Back (Сзади), Right (Справа) или Left (Слева) в меню инструмента View (ВидНастройки ориентации, которые можно применить к конструкции, в том числе вращения, панорамирования и масштабирования. Можно изменять эти настройки по отдельности или же применить один из следующих предварительно настроенных видов: Trimetric (Триметрия), Isometric (Изометрия), Top (Сверху), Bottom (Снизу), Front (Спереди), Back (Сзади), Right (Справа), Left (Слева). Также можно выбрать Snap View (Вид привязки) и щелкнуть грань, чтобы просмотреть ее спереди.).
