Вращение ребер

Ребро3D-объект, состоящий из отдельной внешней границы элемента. Линия, начерченная в 2D, становится ребром при вытягивании эскиза в 3D. любого твердого тела можно вращать с помощью параметра Pivot Edge (ПовернутьКонструкция: используйте инструмент Rotate (Поворот), чтобы повернуть конструкцию на 90 градусов в плоскости экрана. Конструкцию можно повернуть по часовой стрелке или против нее. Объект: используйте рукоятку Move (Перемещение), чтобы повернуть объект вокруг оси. ребро) инструмента Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело.. Также можно вращать два отдельных ребра при вытягивании в одном направлении.

Чтобы превратить цилиндр в конус, выберите инструмент Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело., а в нем выберите параметр Pivot Edge (ПовернутьКонструкция: используйте инструмент Rotate (Поворот), чтобы повернуть конструкцию на 90 градусов в плоскости экрана. Конструкцию можно повернуть по часовой стрелке или против нее. Объект: используйте рукоятку Move (Перемещение), чтобы повернуть объект вокруг оси. ребро). Затем щелкните ребро цилиндра и тяните его, пока оно не образует точку. Чтобы превратить усеченный конус в цилиндр, щелкните маленькое ребро и вытяните его.

Вращение ребра

1. Выберите инструмент Pull (Вытягивание) в группе Edit (Редактирование) на вкладке Design (Конструктор).

   Направляющая инструмента Select (Выбор) включена по умолчанию.

2. Выберите ребро или ребра, которые нужно повернуть. Дважды щелкните, чтобы выбрать касательную цепь или петлю ребер.

3. Выберите параметр Pivot Edge (ПовернутьКонструкция: используйте инструмент Rotate (Поворот), чтобы повернуть конструкцию на 90 градусов в плоскости экрана. Конструкцию можно повернуть по часовой стрелке или против нее. Объект: используйте рукоятку Move (Перемещение), чтобы повернуть объект вокруг оси. ребро) на панели Options (Свойства) или на мини-панели инструментов.

   Стрелка Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. изменяется для отображения двух направлений, в которых можно перемещать ребро для поворота связанных граней. Одна стрелка выделена для обозначения основного направления.

4. Если стрелка, указывающая в нужном направлении, не выделена, щелкните стрелку или нажмите Tab.

5. Перетащите ребро в направлении стрелки Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело..

   Во время вытягивания отображается расстояние, на которое перемещено ребро. Вы можете установить расстояние в режиме Section (СечениеРежим конструктора, который используется для редактирования твердых тел при работе с их ребрами и вершинами в поперечном сечении. Этот вид является разрезом, в котором отображаются внутренние детали.) и 3D, а также установить угол в режиме Section (СечениеРежим конструктора, который используется для редактирования твердых тел при работе с их ребрами и вершинами в поперечном сечении. Этот вид является разрезом, в котором отображаются внутренние детали.).

   Чтобы создать привязку с существующей геометрией, удерживайте клавишу Shift.

Примеры

Одновременное вращение нескольких ребер.

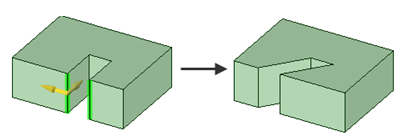

Вращение двух отдельных ребер при вытягивании в одном направлении.

Установка угла вращения.
