Проецирование на эскизную сетку

Используйте инструмент Project to Sketch (Проецирование на эскиз), чтобы скопировать ребро или вершину твердого тела на 2D-линию или точку, которой можно манипулировать с помощью эскизных инструментов. На эскизную сетку также можно проецировать примечание. Проецирование оси на эскизную сетку создает линию построения.

Кроме случаев явного выбора новой эскизной плоскости, это единственный эскизный инструмент, который может выбирать элементы, не находящиеся на эскизной сетке. Также можно выбрать текст примечания и спроецировать текст на эскиз.

Эскизная сетка должна появиться в рабочей области для возможности проецирования на нее ребер.

ОбъектТермин, который используется для ссылки на какой-либо объект в эскизе 2D или чертеже 3D. можно проецировать на макет эскизной плоскости на листе чертежа.

Проецирование ребра, вершины или примечания на эскизную сетку

1. Нажмите Project to Sketch (Проецирование на эскиз) в группе Sketch (Эскиз) на вкладке Design (Конструктор).

   Наведите курсор мыши на конструкцию, чтобы выделить объекты, доступные для проекции.

2. Щелкните ребро, цепь ребер, вершину или текст примечания, которые требуется проецировать на эскизной плоскости.

   Применяются стандартные методы выбора ребра, поэтому для изменения выбора можно дважды щелкнуть мышью, щелкнуть, удерживая клавишу Ctrl или Shift.

   Также можно использовать перетаскивание, чтобы нарисовать рамку выбора, охватывающую объекты, которые необходимо проецировать, включая ребра силуэтов.

   Ребро3D-объект, состоящий из отдельной внешней границы элемента. Линия, начерченная в 2D, становится ребром при вытягивании эскиза в 3D., вершина или текст отображаются в виде эскизной линии, чтобы показать, что они в настоящее время являются линией или точкой в эскизной плоскости.

   Повторяющиеся ребра (которые появляются один над другим ) в эскизе объединяются при возвращении в режим 3D.

   Совет Если вам трудно увидеть проецируемую линию, выберите параметр Fade Scene Under Grid (Затухание сцены под сеткой) на вкладке Display (Отображение).

Проецирование твердого тела на эскизную сетку

1. Нажмите Project to Sketch (Проецирование на эскиз) в группе Sketch (Эскиз) на вкладке Design (Конструктор).

2. Щелкните инструмент Select Bodies (Выбор тел) для выбора объектов в окне конструкции.

   Для выбора объектов в дереве структуры инструмент не требуется.

3. Выберите один из следующих параметров:

   • All body edges (Все ребра тела) для проецирования всех ребер на эскизную сетку.

   • Visible body edges (Видимые ребра тела) для проецирования только видимых ребер или силуэтов на эскизной сетке.

   • Body outline (Контур тела) для проецирования только контуров объекта. Выберите объект в окне Design (Конструктор) или дереве структуры.

Примеры

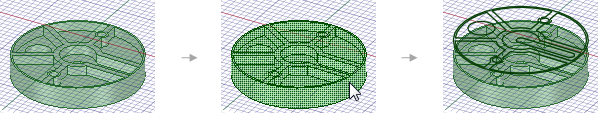

Проецирование всех ребер тела на эскизную сетку

Проецирование контура тела на эскизную сетку

Если эскиз не превращается в поверхность автоматически, могут потребоваться инструменты группы Fix Curves (Исправление кривых) на вкладке Repair (Исправление).
