Вращение граней

Можно вращать какую-либо грань или поверхность с помощью инструмента Pull (Вытягивание) Closed

или поверхность может лежать по обе стороны от оси вращения.

Вращение грани

Выберите инструмент Pull (Вытягивание) в группе Edit (Редактирование) на вкладке Design (Конструктор). Направляющая инструмента Select (Выбор) в правой части окна Design (Конструктор) должна быть активирована.

Выберите поверхности, грани или твердые тела, которые нужно вращать.

Щелкните кнопкой мыши, удерживая нажатой клавишу Alt, для выбора прямой линии, оси или ребра для настройки оси вращения.

Также можно выбрать направляющую инструмента Revolve (Вращение), а затем щелкнуть для настройки оси вращения. Ось вращения Closed отображается синим.

Нажмите и перетащите в направлении стрелки вытягивания для вращения выбранного объекта, выберите направляющую инструмента Up To (Вверх до) и щелкните ребро, грань или плоскость либо выберите параметр Full Pull (Полное вытягивание Closed ) в панели Options (Параметры) или мини-панели инструментов.

Соседние грани автоматически расширяются для определения границ граней или твердых тел, полученных путем вращения. При выполнении вращения с плоской поверхности грань не имеет соседних граней, поэтому она создает новые границы грани.

Чтобы проставить размер вращения, введите угол вращения и нажмите клавишу Enter. Положительное направление указано с помощью манипулятора Revolve (Вращение).

Щелкните кнопкой мыши, удерживая нажатой клавишу Alt, по оси, затем наведите мышь над грань и выполните перетягивание для вращения грани вокруг оси.

Параметры

В инструменте Pull (Вытягивание) Closed

доступны следующие параметры. После выбора ребра или грани для вытягивания выберите эти параметры на панели Options (Параметры) или выберите их на мини-панели инструментов.

Add (Добавить)

Выберите параметр Add (Добавить) только для добавления материала. При вытягивании в направлении вычитания никаких изменений не произойдет. Можно совмещать этот параметр с другими параметрами вытягивания.

Cut (Вырезать)

Выберите параметр Cut (Вырезать) только для удаления материала. При вытягивании в направлении добавления никаких изменений не произойдет. Можно совмещать этот параметр с другими параметрами вытягивания.

No Merge (Не объединять)

Вытягивание без слияния с другими объектами, даже если вытягиваемый объект пересекается с существующим объектом.

Full Pull (Полное вытягивание Closed )

После выбора ребра, вокруг которого будет выполняться вращение или изгиб, выберите этот параметр для вращения на 360 градусов, до следующей грани, изгиба по полной траектории или округления через выбранные грани.

Up To (Вверх до)

Вытягивание элемента, при котором он стыкуется с поверхностью выбранного тела или вытягивается до плоскости посредством выбора. Этот параметр можно найти в мини-панели инструментов, и он соответствует направляющей инструмента Up To (Вверх до).

Примеры

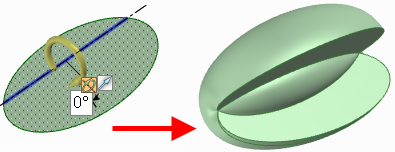

Вращение с использованием вырезания на 180 градусов и полное вращение эллипса вокруг асимметрической оси

Вращение поверхности с использованием инструмента Cut (Вырезать), когда поверхность лежит по обе стороны от оси и очерчена твердым телом
