Масштабирование твердых тел и поверхностей

Твердые тела и поверхности можно масштабировать с помощью инструмента Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело.. Можно масштабировать несколько объектов в разных компонентах.

Масштабирование твердого тела, поверхности или сетки

1. Щелкните элемент Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. в группе Edit (Редактирование) на вкладке Design (Конструктор).

2. Выберите твердое тело, поверхность или сетку (для сеток также доступен инструмент Scale (Масштабирование) на вкладке Facets (Грани)).

3. Щелкните направляющую инструмента Scale Body (МасштабТвердое тело или поверхность: измените размер выбранного объекта с помощью инструмента Pull (Вытягивание). Масштаб можно изменять динамически или путем ввода значения масштаба. Чертежный лист или вид поперечного сечения: увеличьте или уменьшите вид, выбрав инструмент View (Вид) в дереве Structure (Структура) и изменив панель Properties (Свойства). тела).

4. Щелкните точку, вершину или исходную точку для задания исходной точки масштабирования.

5. Выполните вытягивание для динамического масштабирования (при выполнении вытягивания отображается поле, которое показывает масштаб) или нажмите пробел и введите масштаб.

   Для вычисления коэффициента масштабирования можно ввести математические формулы.

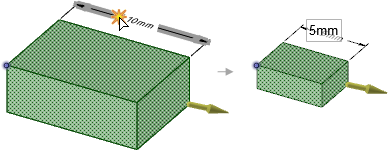

   Для масштабирования с использованием размерного комментария щелкните значок искры рядом с размером и введите новое значение.

Выберите твердое тело или поверхность, удерживая нажатой клавишу Alt щелкните по вершине, чтобы закрепить масштаб, и выполните вытягивание.

Асимметрическое масштабирование твердого тела

1. Щелкните элемент Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. в группе Edit (Редактирование) на вкладке Design (Конструктор).

2. Выберите твердое тело (сетки можно масштабировать асимметрично с использованием инструмента Scale (Масштабирование) на вкладке Facets (Грани)).

3. Щелкните направляющую инструмента Scale Body (МасштабТвердое тело или поверхность: измените размер выбранного объекта с помощью инструмента Pull (Вытягивание). Масштаб можно изменять динамически или путем ввода значения масштаба. Чертежный лист или вид поперечного сечения: увеличьте или уменьшите вид, выбрав инструмент View (Вид) в дереве Structure (Структура) и изменив панель Properties (Свойства). тела).

4. Щелкните точку, вершину или исходную точку для задания исходной точки масштабирования.

5. Удерживая клавишу Alt, выберите исходную ось, или, удерживая клавиши Alt и Ctrl, выберите точку и линию.

6. Перетяните в любом направлении линии для масштабирования детали в этом направлении.

   Можно нажать пробел и ввести значение масштабирования при перетягивании.

Конвертация существующего твердого тела или поверхности из миллиметров в дюймы

1. Измените единицы измерения на дюймы, как описано выше.

2. Выберите инструмент Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. в группе ленты Edit (Редактирование) на вкладке Design (Конструктор).

3. Выберите объект для конвертации.

4. Измените масштаб объекта на 25,4.

Масштабирование базовой плоскости или оси

1. Щелкните элемент Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело. в группе Edit (Редактирование) на вкладке Design (Конструктор).

2. Выберите базовую плоскость и/или ось и выберите кривую, поверхность или твердое тело.

   Следует нажать клавишу Ctrl и выбрать плоскость. Поле выбора не выберет ее.

3. Щелкните направляющую инструмента Scale Body (МасштабТвердое тело или поверхность: измените размер выбранного объекта с помощью инструмента Pull (Вытягивание). Масштаб можно изменять динамически или путем ввода значения масштаба. Чертежный лист или вид поперечного сечения: увеличьте или уменьшите вид, выбрав инструмент View (Вид) в дереве Structure (Структура) и изменив панель Properties (Свойства). тела).

4. Выберите точку закрепления.

5. Потяните в направлении стрелки вытягивания.

Примеры

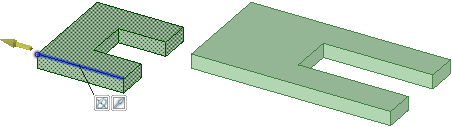

Асимметрическое масштабирование твердого тела

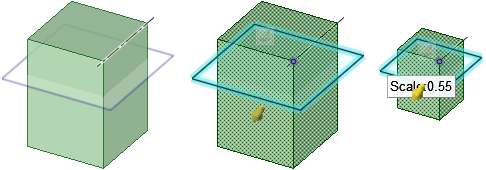

Масштабирование плоскости и оси с помощью твердого тела

Для масштабирования объекта можно использовать размерные комментарии. См. Редактирование с помощью размерных комментариев.
