Редактирование в режиме поперечного сечения



Используйте режим Section (СечениеClosed) для редактирования твердых тел при работе с их ребрами и вершинами в поперечном сечении. В режиме сечения можно изменять грани, ребра, плоскости, цилиндры, закругления и фаски. Можно редактировать твердые тела и тела поверхностей.

В режиме сечения линии представляют собой грани, а точки (или вершины) представляют собой ребра.

Например, для вращения грани вокруг ребра выберите линию, которая представляет собой грань, удерживая нажатой клавишу Alt, щелкните по вершине, которая представляет собой ребро, и выполните вытягивание. При перемещении эскизной линии в режиме сечения твердое тело, на которое она нанесена, не перемещается. Для изменения твердого тела в режиме сечения следует переместить линию сечения (линию, которая представляет собой грань).

Для обозначения пересечения плоскости поперечного сечения и твердого тела используется штриховка. Центры дуг отображаются в виде маленьких крестиков. Штриховка становится более жирнее на внутренней поверхности граней для указания, что отображается в режиме поперечного сечения. (См. примеры ниже).

Можно использовать следующие инструменты: Select (Выбор), Pull (Вытягивание)Closed, Move (Перемещение)Closed, Combine (Соединение)Closed, Split Body (РазделитьClosed тело), Shell (ОболочкаClosed), Offset (СмещениеClosed), Fill (Заполнение)Closed и все эскизные инструменты. Используйте инструмент Select (Выбор) для редактирования граней сплайна (представлены в виде сплайна в режиме поперечного сечения). Также можно вырезать, копировать и вставлять элементы. Рекомендуется обрезать сцену над сеткой для улучшения видимости поперечного сечения.

Редактирование в режиме поперечного сечения

  1. Выберите или отмените выбор параметров в зависимости от того, следует ли поддерживать и просматривать взаимоотношения при редактировании в режиме поперечного сечения.

  2. Выберите грань, которая будет использовать для создания плоскости поперечного сечения, или выберите любые грани, ребра или вершины, которые определяют плоскость.

    На чертежном листе с просмотром в режиме поперечного сечения не нужно выбирать грань, поскольку плоскость чертежного листа автоматически используется как плоскость сечения.

  3. (Дополнительно) Переместите или поверните сетку поперечного сечения и щелкните инструмент Section (СечениеClosed) после завершения.

  4. Щелкните и перетащите ребра и вершины поперечного сечения для их редактирования.

    Также можно выполнить изгиб ребер с помощью инструмента Bend (Сгибание) и вытянуть точки сечения (ребра) и линии сечения (грани) с помощью инструмента Pull (Вытягивание)Closed. Если выбрать расширенный параметр SpaceClaim Auto-extrude/revolve sketches in Section mode (Автоматически экструдировать/вращать эскизы в режиме сечения), эскизы, выполненные с помощью эскизных инструментов, автоматически экструдируются или вращаются для формирования поверхностей и твердых тел в начале создания эскиза на ребре существующей поверхности или твердого тела. Для автоматического вращения эскиз должен быть прикреплен к вращающейся грани. Если эскиз не создается на существующем ребре, выполняется переключение в режим Sketch (Эскиз).

    Рекомендуется увеличить масштаб конструкции, чтобы было легче выбрать необходимый элемент. Например, при попытке выбора ребра, когда для конструкции выбран слишком маленький масштаб в окне Design (Конструктор), можно случайно выбрать среднюю точку или конечную точку вместо ребра. Перемещение средней точки или конечной точки ребра не отображается на отраженном элементе.

Параметры

В инструменте Section (СечениеClosed) доступны следующие параметры.



Maintain Mirror (Сохранить отражение)

Выберите этот параметр для сохранения влияния отражений в конструкции при редактировании.

Maintain Offset (Сохранить смещение)

Выберите этот параметр для сохранения влияния базовых линий в конструкции при редактировании. При просмотре в режиме поперечного сечения базовые грани отображаются в виде синих ребер.

Curve Fitter Options (Параметры прокладывания кривых)

Если плоскость сечения проходит через объект сетки, система проложит кривые через точки граней. Линии отображаются зеленым, а дуги отображаются синим цветом. Для созданных системой кривых применяются следующие параметры.



  • Fit curves (Проложить кривые): снимите этот флажок, если не требуется, чтобы система прокладывала кривые через точки.

  • Tolerance (Допуск): определяется, сколько точек будет найдено, что также определяет, сколько будет создано кривых. Чем меньше значение параметра Tolerance (Допуск), тем больше точек будет найдено и больше кривых создано.

  • Auto-merge (Автоматическое объединение): если этот параметр включен, система будет объединять линии и дуги для формирования сплайнов. Сплайны отображаются розовым цветом.

Примеры

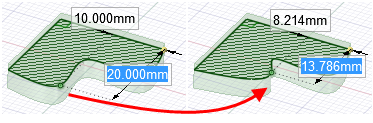

Перемещение точки сплайна в режиме сечения





Жирная штриховка указывает на штриховку, которая будет отображаться на чертежном листе в режиме поперечного сечения.



Экструдирование при выполнении эскиза в режиме сечения.
