Таблица уменьшения изгиба

Таблицы уменьшения изгиба используются для расчета макетов плоских образцов. Таблицы основываются на формуле уменьшения изгиба (BD), которая рассчитывает длину плоской линии для создания конкретного угла изгиба.

BD = 2 X OSSB - BA

Где

BD — это Bend Deduction (Уменьшение изгиба)

BA — это Bend Allowance (Допуск изгиба), который равен длине дуги изгиба вдоль neutral line (нейтральной линии). Neutral line (Нейтральная линия ) — это радиус, при котором материал переходит от напряжения сжатия (внутри) к напряжению растяжения (снаружи)

OSSB — это Outside Set Back (Наружный отступ). В зависимости от угла изгиба SpaceClaim использует два различных определения OSSB (Наружного отступа), как описано ниже.

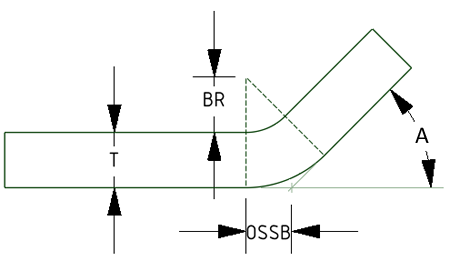

Для углов изгиба менее 90 градусов OSSB (Наружный отступ) измеряется от начала изгиба до Outside Mold Line (Внешней линии обвода корпуса), которая является пересечением плоских граней. См. изображение ниже.

OSSB = Tan(A/2) X (BR + T)

Отсюда

BD = 2 X Tan(A/2) X (BR + T) - BA

Где

BR = Bend Radius (Радиус изгиба)

T = Thickness (Толщина)

A = угол, измеренный от грани (радианы)

Для углов изгиба больше или равных 90 градусам OSSB измеряется от начала изгиба до плоскости, соприкасающейся с внешней гранью изгиба. Это означает, что OSSB (Наружный отступ) равен внешнему радиусу изгиба. См. изображение ниже.

OSSB = BR + T

Отсюда

BD = 2 X (BR + T) - BA

Где

BR = Inside Bend Radius (Внутренний радиус изгиба)

T = Thickness (Толщина)

A = угол, измеренный от грани (радианы)

ПРИМЕЧАНИЕ

Если таблица изгибов не привязана к детали, допуск изгиба рассчитывается из К-фактора по умолчанию, который находится в разделе Параметры листового металла.
Если таблица изгибов привязана к детали, допуск изгиба получается из таблицы, а привязанный файл таблицы изгибов должен определять таблицы для всех возможных комбинаций толщины детали и ширины V-образного штампа.
Если некоторые изгибы в детали используют V-образный штамп, а другие кривые в детали его не используют, привязанный файл таблицы изгибов должен определять таблицу без вводных данных для ширины V-образного штампа.
При введении значений на панели Properties (Свойства) для Bend Allowance (Допуска изгиба) или Bend Deduction (Уменьшения изгиба), они переопределят значения, полученные от таблицы изгибов или рассчитанные с помощью К-фактора.
Можно задать уменьшение изгиба отрицательным числом, чтобы правильно отобразить соответствующий допуск изгиба.

Использование таблицы изгибов листового металла для расчета развернутых длин

Скопируйте файл CSV в папку Library/Bends (Библиотека/Изгибы) программы SpaceClaim или в каталог SpaceClaim Поддержка файлов.
Задайте таблицу для компонента из листового металла, выбрав компонент в дереве структуры и выбрав таблицы изгибов из свойства Bend Table (Таблица изгибов).

Все значения могут быть получены после этого из таблицы изгибов вместо того, чтобы рассчитываться. Любые значения, не полученные из таблицы изгибов, могут привести к ошибке при разворачивании конструкции. Можно удалить привязку таблицы изгибов листового металла из компонента, выбрав пустое значение из раскрывающегося списка свойства Bend Table (Таблица изгибов).

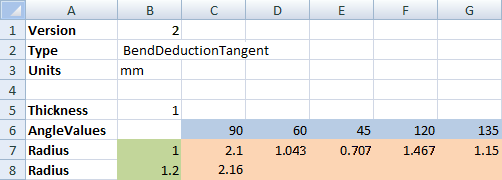

Таблица ниже показывает простую таблицу изгибов в том виде, в котором она отображается в редакторе электронной таблицы. Ключевые слова отображены жирным шрифтом. Angle Values (Значения угла) измеряются от заданной грани.

При разворачивании конструкции из листового металла толщина, внутренний радиус изгиба и угол от конструкции используются для определения этого значения в выбранной таблице.

После выбора таблицы изгибов можно редактировать свойство Vee Die Width (Ширина V-образного штампа) на панели Properties (Свойства). Ширина V-образного штампа задает ширину оборудования, которое выполняет изгиб.

Файл со значениями, разделенными запятыми

Файлы таблицы изгибов сохраняются как файлы со значениями, разделенными запятыми (CSV), которые можно редактировать. Файл ниже показывает те же данные, что и в предыдущей таблице, но в том виде, в котором он сохраняется в файле со значениями, разделенными запятыми.

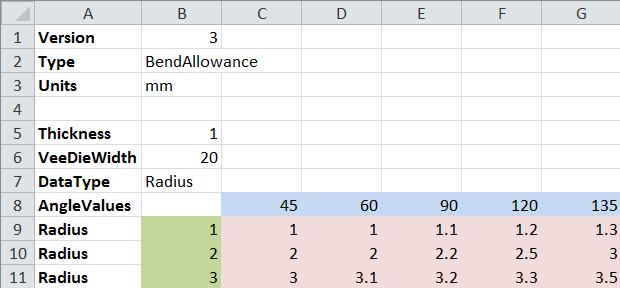

Таблицы могут иметь два типа данных. В примере выше тип данных — DataTypeCompensation, который задан по умолчанию. Таблица ниже является примером, в котором тип данных установлен на DataTypeRadius.

В данной таблице каждая комбинация Thickness (Толщины) и VeeDieWidth (Ширины V-образного штампа) представляет таблицу, которая предоставляет реальный радиус на основании радиуса инструмента и угла. В примере выше зеленые ячейки являются радиусом инструмента, голубые ячейки — углом, а розовые ячейки являются реальным радиусом, примененным к геометрическому элементу.

Таблица радиусов влияет только на создание изгибов. После создания изгиба реальный (табличное значение) радиус сохраняется в изгибе. Можно изменить значение позже или отключить таблицу, не влияя на изгиб.

При применении таблицы радиусов создание Bend (Изгибов) немного меняется. На панели Sheet Metal Options (Параметры листового металла), Die width (Ширина штампа) представляет собой раскрывающийся список. Значок текстового поля Bend radius (Радиус изгиба) меняется на Tool radius (Радиус инструмента), а вводные данные динамически изменяются на раскрывающийся список, если соблюдаются следующие условия.

Выбрано одно или несколько ребер детали из листового металла
Выбранное ребро находится в детали, которая ссылается на файл таблицы изгибов
Файл таблицы изгибов содержит таблицу, которая находит соответствие толщины детали и выбранной ширины V-образного штампа

Параметры описания ключевого слова для таблиц изгибов

Ключевое слово	Описание	Параметры
Version,<version-number> (Версия,<номер-версии>)	Указывает версию формата файла.	Номер версии формата файла предоставляется. Текущая версия — 3.00. Версии 1.00 и 2.00 также поддерживаются.
Type,<type-name> (Тип,<название-типа>	Тип данных, которые содержатся в файле.	Одна строка, представляющая тип данных, содержащихся в таблицах. Поддерживаемые значения зависимы от версии формата файла. Версия 1.0 Bend Allowance (Допуск изгиба) BendDeduction (Уменьшение изгиба): внешний отступ измеряется от внешней линии обвода изгиба корпуса для всех углов изгиба. Версия 2.0 Bend Allowance (Допуск изгиба)BendDeductionOml (Уменьшение изгиба внешней линии обвода корпуса): внешний отступ измеряется от внешней линии обвода изгиба корпуса для всех углов изгиба. BendDeductionTangent (Уменьшение изгиба касательной): внешний отступ зависит от угла изгиба: Угол изгиба < 90 градусов: внешний отступ измеряется от внешней линии обвода изгиба корпуса. Угол изгиба >= 90 градусов: внешний отступ измеряется от касательной плоскости к изгибу. Версия 3.0 Bend Allowance (Допуск изгиба)BendDeductionOml (Уменьшение изгиба внешней линии обвода корпуса): внешний отступ измеряется от внешней линии обвода изгиба корпуса для всех углов изгиба. BendDeductionTangent (Уменьшение изгиба касательной): внешний отступ зависит от угла изгиба: Угол изгиба < 90 градусов: внешний отступ измеряется от внешней линии обвода изгиба корпуса. Угол изгиба >= 90 градусов: внешний отступ измеряется от касательной плоскости к изгибу.
Units,<units-type> (Единицы измерения,<тип-единиц измерения>	Единицы измерения по умолчанию используются для цифровых значений, которые не имеют явно предоставленных единиц измерения.	Должны указываться в мм или см.
Thickness,<value> (Толщина,<значение>)	Начинает определение таблицы изгибов.	Одиночный параметр, определяющий толщину, для которой определяются уменьшения изгиба в таблице.
VeeDieWidth,<value> (Ширина V-образного штампа,<значение>	Дополнительно. Определяет дополнительный параметр инструмента, допускающий несколько наборов для значений уменьшений изгибов для заданной толщины. Должен находиться после ключевого слова «Толщина».	Одиночный параметр, определяющий ширину штамп-пресса.
DataType, <datatype-name> (Тип данных, <название-типа данных>	Дополнительно. Определяет, должны ли радиусы изгиба определяться вручную или получаться из таблицы изгибов. Вводные данные в инструменте Bend (Изгиб) преобразовываются в раскрывающиеся списки значений, содержащихся в таблице.	В версии 3.0 поддерживается два типа. DataTypeCompensation (Тип данных компенсация): Это значение по умолчанию, которое являлось единственным типом для версий 1.0 и 2.0. Позволяет вручную вводить значения радиуса. DataTypeRadius (Тип данных радиус): новый тип в версии 3.0. Ограничивает значения радиусов изгиба и ширины V-образного штампа до содержащихся в таблице.
AngleValues,,<value>,… (Значения угла,,<значение>,…	Определяет столбцы таблицы уменьшения изгибов. Зафиксируйте дополнительную пустую ячейку для помощи в выравнивании таблицы. Определенные таблицей значения связаны с предшествующими ключевыми словами «Толщина» и «Ширина V-образного штампа».	Список углов, указанный в градусах.
Radius,<radius> (Радиус,<радиус>), <deduction-value>,… (<уменьшение->значение),…	Определяет тело таблицы уменьшения изгибов. Отдельные значения уменьшения могут быть опущены. Общее количество предоставленных значений уменьшения не может превышать количество значений, предоставленных выше для ключевого слова AngleValues (Значения углов).	Первый параметр (радиус) предоставляет внутренний радиус изгиба для ряда таблицы. Все следующие параметры предоставляют значения для каждой комбинации угла и радиуса.
KFactorFallback <True/False>	Контролирует действия, происходящие, если встречается неправильное значение ширины V-образного штампа.	True (Истина): используется К-фактор False (Ложь): создание изгиба не удается. Это установки по умолчанию.
