Определение листового металла

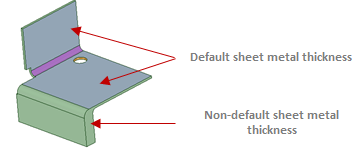

При использовании инструмента Convert (Преобразование) для преобразования тела в листовой металл или при работе с существующим телом из листового металла, только грани листового металла, которые разделены толщиной листового металла по умолчанию, отображаются синим цветом, а листовой металл, ширина которого отличается от широты по умолчанию, как показано на рисунке ниже, не отображается голубым цветом:

После преобразования конструкции в конструкцию из листового металла, можно использовать инструмент Identify (Определить) в группе ленты Import (Импорт) на вкладке Sheet Metal (Листовой металл), чтобы вызвать геометрический элемент листового металла, такой как формы, кромки, выступы, валики, пазы и угловые соединения.

Можно также использовать меню Select >Using Box (Выбрать > С использованием рамки), чтобы определить геометрический элемент листового металла. Выбор с использованием рамки выбирает передние и задние грани предварительно определенного геометрического элемента листового металла.

Некоторые геометрические элементы определяются автоматически, а другие должны быть назначены вручную. После того, как геометрический элемент будет определен, цвет выделения меняется, чтобы обозначить объект листового металла.

Объекты в преобразованной детали из листового металла должны быть определены перед тем, как их можно будет развернуть.

Определение геометрического элемента листового металла

1. Щелкните элемент Identify (Определить) в группе Import (Импорт) на вкладке Sheet Metal (Листовой металл).

2. Определите каждый из следующих объектов по необходимости, щелкнув соответствующую направляющую инструмента. После завершения щелкните Complete (Завершить).

   • Beads (Валики): выбор выделенных валиков или выбор граней для определения их как валика.

   • Forms (Формы): выбор выделенных форм или выбор граней для определения их как формы.

   • Formed Bends (Сформированные изгибы): выбор выделенных сформированных изгибов или выбор граней для определения их как сформированного изгиба.

   • Gussets (Угловые соединения): выбор выделенных угловых соединений или выбор граней для определения их как углового соединения.

   • Hems (Кромки): выбор выделенных кромок или выбор граней для определения их как кромки.

   • Joggles (Выступы): выбор выделенных выемок или выбор граней для определения их как выступа.

   • Notches (Пазы): выбор выделенных пазов или выбор граней для определения их как паза.

   • Tabs (Выступы): выбор выделенных выступов или выбор граней для определения их как выступа.

Выделение объектов листового металла

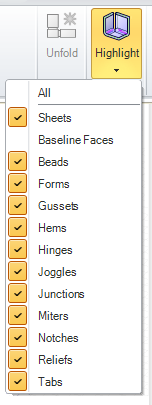

Выберите All (Все) или некоторые параметры из раскрывающегося списка Highlight (Выделение) в группе Show (Отобразить) на вкладке Sheet Metal (Листовой металл) как показано на изображении ниже:

Примеры

Автоматическое определение форм.

Автоматическое определение каемки.

Выбор двух изгибов для определения выступа.

Выбор лицевых и тыльных граней для определения валика.

Выбор ребер толщины для определения пазов.

Автоматическое определение угловых соединений.

Разворачивание конструкции из листового металла после определения геометрического элемента.
