Многоугольники на листовом металле

Используйте инструмент Sheet Metal Polygon (МногоугольникСложный объект, состоящий из трех или более прямых линий в закрытой фигуре. Используйте инструмент Polygon (Многоугольник), чтобы начертить многоугольник, имеющий до 32 сторон. на листовом металле), чтобы начертить многоугольник, имеющий от 3 до 64 сторон.

Прямоугольники, круги, многоугольники и эллипсы автоматически экструдируются до толщины стенки листового металла по мере создания эскиза. Толщину стенки по умолчанию можно изменить в свойствах листового металла.

Также по мере создания эскиза можно выбрать функцию Profile (ПрофильЛиния в пространстве; контур объекта; используется для описания объектов при сдвиге или скруглении.), чтобы создать стенку, перпендикулярную плоскости эскиза.

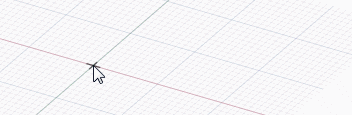

Создание многоугольника на листовом металле

1. Нажмите на вкладку Sheet Metal (Листовой металл).

2. В группе Sketch (Эскиз) нажмите Polygon (МногоугольникСложный объект, состоящий из трех или более прямых линий в закрытой фигуре. Используйте инструмент Polygon (Многоугольник), чтобы начертить многоугольник, имеющий до 32 сторон.).

3. (Дополнительно) На панели Options (Параметры) выберите Use internal radius (Использовать внутренний радиус), чтобы задать размеры многоугольника на основании диаметра круга, вписанного в этот прямоугольник. Отключите функцию определения размеров многоугольника на основании описанного круга.

4. (Дополнительно) Нажмите на функцию Profile (ПрофильЛиния в пространстве; контур объекта; используется для описания объектов при сдвиге или скруглении.), если необходимо создать стенки по мере создания эскиза.

5. Щелкните, чтобы задать центр многоугольника.

   Можно задать размеры точек относительно других объектов эскиза.

6. Перемещайте курсор мыши, чтобы начертить многоугольник и изменить его ориентацию.

   Ориентация - это угол многоугольника относительно осей X и Y.

   Можно нажать Tab (Выступ) и ввести число, чтобы изменить диаметр, ориентацию или количество сторон.

7. Щелкните, чтобы завершить создание многоугольника.

   Стороны многоугольника все связаны между собой и действуют как один объект. При вытягивании в 3D края и грани многоугольного твердого тела также будут поддерживать это соотношение.

   Совет При обрезании эскиза многоугольника с помощью инструмента Trim Away (ОбрезаниеУдаление части линии, ограниченной пересечением с линией или ребром.), можно перетащить исходные стороны многоугольника с помощью инструмента Select (Выделение), чтобы пересоздать многоугольник.

Параметры

На панели Options (Параметры) доступны следующие параметры:

• Use internal radius (Использовать внутренний радиус): выберите эту функцию, чтобы задать размеры многоугольника на основании диаметра круга, вписанного в этот прямоугольник. Отключите функцию определения размеров многоугольника на основании описанного круга. На рисунке ниже голубой круг вписан в многоугольник, а оранжевый круг описан вокруг него.

Нижеописанные функции создания эскизов из листового металла позволяют создать плоскую стенку или стенку, перпендикулярную плоскости эскиза:

Для каждого эскизного инструмента доступны следующие параметры:

• Cartesian dimensions (Декартовы координаты): выберите точку на эскизе, а затем выберите этот параметр, чтобы увидеть декартовы координаты от точки. Декартовы координаты отображают расстояние X и Y от выбранной точки. При отсутствии выбранной точки отображается расстояние X и Y от начала координат.

• Polar dimensions (Полярные координатыСм. «Координаты».): выберите точку на эскизе, а затем выберите этот параметр, чтобы увидеть полярные координаты от точки. Полярные координатыСм. «Координаты». отображают угол и расстояние от выбранной точки. При отсутствии выбранной точки отображается угол и расстояние от начала координат.

• Snap to grid (ПривязатьОграничение для объектов, угловых или линейных приростов или точек на сетке при создании эскиза или редактировании твердых тел. Свойства привязки можно изменить в меню File (Файл) > Options (Параметры). Если при перетягивании нажать клавишу Shift, инструмент будет привязан на основе настроек привязки. Можно использовать инструмент Snap to grid (Привязка к сетке), чтобы ограничить или зафиксировать все чертежи только к точкам сетки. к сетке): выберите этот параметр для включения или отключения привязки во время создания эскиза. Курсор будет привязан к малому шагу сетки во время создания эскиза. Значение по умолчанию составляет 1 мм для метрической системы и 0,125 дюйма для британской системы мер. Информацию о том, как изменить малый шаг сетки, см. в разделе Параметры единиц измерения.

• Snap to angle (ПривязатьОграничение для объектов, угловых или линейных приростов или точек на сетке при создании эскиза или редактировании твердых тел. Свойства привязки можно изменить в меню File (Файл) > Options (Параметры). Если при перетягивании нажать клавишу Shift, инструмент будет привязан на основе настроек привязки. Можно использовать инструмент Snap to grid (Привязка к сетке), чтобы ограничить или зафиксировать все чертежи только к точкам сетки. к углу): выберите этот параметр для включения или отключения угловой привязки во время создания эскиза. Курсор будет привязываться к шагу угловой привязки при создании эскиза. Значение по умолчанию составляет 15 градусов. Информацию о том, как изменить угловой шаг, используемый для привязки, см. в разделе Параметры привязки.

• Create layout curves (Создать кривые макета): эскизные кривые создаются в виде кривых макета. При перемещении конструкции на чертежный лист с выбранным режимом Sketch (Эскиз) необходимо снова выбрать параметр Create layout curves (Создать кривые макета) в группе Sketch Options (Параметры эскиза) на панели Options (Параметры), чтобы создать кривые макета на чертежном листе. См. Кривые макета.

• Curve Fitter Options (Параметры прокладывания кривых): если эскизная плоскость проходит через объект сетки, система проложит кривые через точки граней. Линии отображаются зеленым цветом, а дуги — синим. К кривым, создаваемым системой, применяются приведенные ниже параметры.

  • Fit curves (Проложить кривые): отключите этот параметр, если не требуется, чтобы система прокладывала кривые через точки.

  • Tolerance (Допуск): определяет, сколько точек будет найдено, что, в свою очередь, определяет, сколько кривых будет создано. Чем меньше значение параметра Tolerance (Допуск), тем больше точек будет найдено и больше кривых создано.

  • Auto-merge (Автообъединение): когда этот параметр включен, система объединяет линии и дуги в сплайны. Сплайны отображаются розовым цветом.
