Создание сплайна

Инструмент Spline (СплайнПостоянно изогнутая линия без резких границ (то есть, без вершин). Сплайн создается при определении набора точек с помощью инструмента Spline (Сплайн). Сплайн становится ребром, если вытянуть его с помощью инструмента Pull (Вытягивание).) предназначен для создания эскизов сплайнов в 2D или для черчения сплайнов между точками на объектах в 3D. СплайнПостоянно изогнутая линия без резких границ (то есть, без вершин). Сплайн создается при определении набора точек с помощью инструмента Spline (Сплайн). Сплайн становится ребром, если вытянуть его с помощью инструмента Pull (Вытягивание). — это постоянно изогнутая линия без резких границ (то есть, без вершин). Сплайны могут становиться ребрами при вытягивании эскиза в 3D с помощью инструмента Pull (Вытягивание)Инструмент, который используется для искажения или деформации геометрических параметров. Используйте инструмент Pull (Вытягивание), чтобы сместить, вытянуть, вращать, изогнуть, наклонить или округлить грани; либо чтобы округлить, скосить или вытянуть ребра. При преобразовании эскиза в 3D вытягивание линии создает поверхность, а вытягивание поверхности создает твердое тело.. Выгибание вдоль сплайна в 3D позволяет создавать плавные выгнутые фигуры.

Эскизная сетка должна появиться в рабочей области перед рисованием.

Черчение сплайна на эскизной плоскости

1. Щелкните Spline (СплайнПостоянно изогнутая линия без резких границ (то есть, без вершин). Сплайн создается при определении набора точек с помощью инструмента Spline (Сплайн). Сплайн становится ребром, если вытянуть его с помощью инструмента Pull (Вытягивание).) в группе Sketch (Эскиз).

2. Если эскизная плоскость неактивна, щелкните один или несколько объектов в окне Design (Конструктор) для создания эскизной плоскости.

3. Щелкните, чтобы задать первую точку сплайна.

   Если точка должна соприкасаться со смежным эскизом или ребром, нажмите клавишу Alt и щелкните левой кнопкой мыши, чтобы задать точку. При выделении вершины (которая представляет собой конечную точку одного из пересекающихся ребер, оказывающего влияние в этот момент) прокрутите колесо мыши, чтобы выбрать другие смежные ребра, с помощью которых будет задано направление касательного вектора, как показывает зеленый символ касания.

4. Щелкните, чтобы задать следующие точки сплайна.

   Точки сплайна можно рассчитать путем введения координатного расстояния от начальной точки к каждой последующей точке или указания расположения каждой точки относительно другого объекта эскиза.

5. Завершение сплайна:

   • Дважды щелкните, чтобы задать конечную точку сплайна.

   • Нажмите клавишу Alt и щелкните левой кнопкой мыши, чтобы конечная точка соприкасалась со смежным эскизом или ребром.

   • Щелкните правой кнопкой мыши и выберите Finish Spline (Завершить сплайн).

   • Нажмите клавишу Esc.

   • Соедините конечную точку с начальной точкой.

   • Щелкните любой другой инструмент (кроме инструментов Clipboard (Буфер обмена) и Orient (Ориентирование)).

Черчение непрерывного сплайна

1. Щелкните Spline (СплайнПостоянно изогнутая линия без резких границ (то есть, без вершин). Сплайн создается при определении набора точек с помощью инструмента Spline (Сплайн). Сплайн становится ребром, если вытянуть его с помощью инструмента Pull (Вытягивание).) в группе Sketch (Эскиз).

2. Выберите Draw continuous spline (Начертить непрерывный сплайн) в разделе Spline (СплайнПостоянно изогнутая линия без резких границ (то есть, без вершин). Сплайн создается при определении набора точек с помощью инструмента Spline (Сплайн). Сплайн становится ребром, если вытянуть его с помощью инструмента Pull (Вытягивание).) на панели Sketch options (Параметры эскиза).

3. Зажмите и протяните курсор, чтобы начертить сплайн.

4. Отпустите курсор для окончания черчения.

Черчение сплайна между точками в 3D

1. Щелкните Spline (СплайнПостоянно изогнутая линия без резких границ (то есть, без вершин). Сплайн создается при определении набора точек с помощью инструмента Spline (Сплайн). Сплайн становится ребром, если вытянуть его с помощью инструмента Pull (Вытягивание).) в группе Sketch (Эскиз).

2. Переключитесь в режим 3D:

   • Если плоскость эскиза неактивна, нажмите клавишу Esc.
   • Если плоскость эскиза активна, щелкните 3D Mode (РежимТри способа конструирования: эскиз, поперечное сечение или 3D. Режим можно переключать в любое время. 3D) в группе Mode (РежимТри способа конструирования: эскиз, поперечное сечение или 3D. Режим можно переключать в любое время.) или нажмите клавишу D.

3. Щелкните, чтобы задать первую точку сплайна.

   Это может быть любая точка на объекте в конструкции.

   Если точка должна соприкасаться со смежным эскизом или ребром, нажмите клавишу Alt и щелкните левой кнопкой мыши, чтобы задать точку. При выделении вершины (которая представляет собой конечную точку одного из пересекающихся ребер, оказывающего влияние в этот момент) прокрутите колесо мыши, чтобы выбрать другие смежные ребра, с помощью которых будет задано направление касательного вектора, как показывает зеленый символ касания.

4. Продолжайте выбирать точки для черчения точек сплайна.

5. Завершение сплайна:

   • Дважды щелкните, чтобы задать конечную точку линии.

   • Нажмите клавишу Alt и щелкните левой кнопкой мыши, чтобы конечная точка соприкасалась со смежным эскизом или ребром.

   • Щелкните правой кнопкой мыши и выберите Finish Line (Завершить линию).

   • Нажмите клавишу Esc.

   • Соедините конечную точку с начальной точкой.

   • Щелкните любой инструмент (кроме инструментов Clipboard (Буфер обмена) и Orient (Ориентирование)).

Создание закрытого сплайна

Закрытый сплайн можно создать описанными ниже способами.

• Создавая сплайн, завершите его в исходной точке.

• При редактировании сплайна перетащите одну конечную точку на вершину другой точки.

После создания закрытого сплайна его нельзя сделать открытым.

Параметры

Для каждого эскизного инструмента доступны следующие параметры:

• Cartesian dimensions (Декартовы координаты): выберите точку на эскизе, а затем выберите этот параметр, чтобы увидеть декартовы координаты от точки. Декартовы координаты отображают расстояние X и Y от выбранной точки. Если точка не выбрана, они показывают расстояние до осей Х и У от начала координат.

• Polar dimensions (Полярные координатыСм. «Координаты».): выберите точку на эскизе, а затем выберите этот параметр, чтобы увидеть полярные координаты от точки. Полярные координатыСм. «Координаты». отображают угол и расстояние от выбранной точки. При отсутствии выбранной точки отображается угол и расстояние от исходной точки координат.

• Snap to grid (ПривязатьОграничение для объектов, угловых или линейных приростов или точек на сетке при создании эскиза или редактировании твердых тел. Свойства привязки можно изменить в меню File (Файл) > Options (Параметры). Если при перетягивании нажать клавишу Shift, инструмент будет привязан на основе настроек привязки. Можно использовать инструмент Snap to grid (Привязка к сетке), чтобы ограничить или зафиксировать все чертежи только к точкам сетки. к сетке): выберите этот параметр для включения или отключения привязки во время создания эскиза. Курсор будет привязан к малому шагу сетки во время создания эскиза. Значение по умолчанию составляет 1 мм для метрической системы и 0,125 дюйма для имперской. Информацию о том, как изменить малый шаг сетки, см. в разделе Параметры единиц измерения.

• Snap to angle (ПривязатьОграничение для объектов, угловых или линейных приростов или точек на сетке при создании эскиза или редактировании твердых тел. Свойства привязки можно изменить в меню File (Файл) > Options (Параметры). Если при перетягивании нажать клавишу Shift, инструмент будет привязан на основе настроек привязки. Можно использовать инструмент Snap to grid (Привязка к сетке), чтобы ограничить или зафиксировать все чертежи только к точкам сетки. к углу): выберите этот параметр для включения или отключения угловой привязки во время создания эскиза. Курсор будет привязываться к угловому приращению. Значение по умолчанию составляет 15 градусов. Информацию о том, как изменить угловой шаг, используемый для привязки, см. в разделе Параметры привязки.

• Create layout curves (Создать кривые макета): эскизные кривые создаются в виде кривых макета. При перемещении конструкции на лист чертежа с выбранным режимом Sketch (Эскиз) необходимо снова выбрать параметр Create layout curves (Создать кривые макета) в группе Sketch Options (Параметры эскиза) на панели Options (Параметры), чтобы создать кривые макета на листе чертежа. См. Кривые макета.

• Curve Fitter Options (Параметры прокладывания кривых): если эскизная плоскость проходит через объект сетки, система проложит кривые через точки граней. Линии отображаются зеленым, а дуги отображаются синим цветом. Для созданных системой кривых применяются следующие параметры.

  • Fit curves (Проложить кривые): снимите этот флажок, если не требуется, чтобы система прокладывала кривые через точки.

  • Tolerance (Допуск): определяется, сколько точек будет найдено, что также определяет, сколько будет создано кривых. Чем меньше значение параметра Tolerance (Допуск), тем больше точек будет найдено и больше кривых создано.

  • Auto-merge (Автоматическое объединение): если этот параметр включен, система будет объединять линии и дуги для формирования сплайнов. Сплайны отображаются розовым цветом.

Примеры

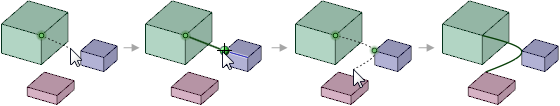

Создание эскиза сплайна между точками в 3D
