Щелкните Split Face (Разделить
грань) в группе Intersect (Пересечение) на вкладке Design (Конструктор).
Активируется направляющая инструмента Select Target (Выбрать целевой элемент).
Выберите грань, которую нужно разделить.
(Дополнительно) Выберите направляющую инструмента.
Наведите курсор на грани или ребра в конструкции, чтобы увидеть предварительное представление ребра, которое будет создано на целевом элементе. Размеры отображаются вдоль ребер грани U и V.
Щелкните левой кнопкой мыши для выбора грани, плоскости или ребра, которое будет использоваться для разделения выбранной грани. Можно выбрать несколько граней.
При выборе рассекающих точек можно нажать клавишу Shift и навести курсор на ребро. Серединная точка ребра будет обозначена желтым шариком в скобках. Горизонтальные и вертикальные размеры будут исходить из этой точки.
Направляющая инструмента Select Results (Выбрать результаты) остается активной до тех пор, пока не останется только одна линия разделения, что позволяет удалить все линии разделения, кроме одной, без необходимости повторного включения направляющей инструмента.
Определение размеров от серединной точки ребра для разделения грани.

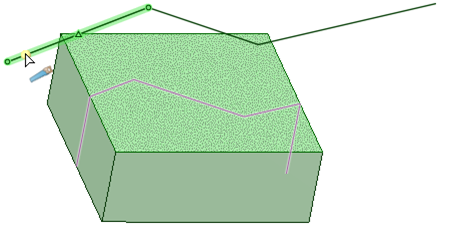

Разделять грани можно с помощью кривых независимо от того, касаются они грани или нет. Соединенные кривые можно использовать в качестве режущего объекта путем удерживания клавиши Shift. Пример показан ниже.
Инструмент Split Face (Разделить грань) содержит несколько направляющих, помогающих выполнить процедуру разрезания:
|
|
Направляющая инструмента Select Target (Выбор целевого объекта) включена по умолчанию. В случае отсутствия предварительно выбранной целевой грани или поверхности ее можно выбрать в самом инструменте Split Face (Разделить |
|
|
Направляющая инструмента Select Cutter Face (Выбрать режущую грань) включается при выборе целевого элемента. Когда эта направляющая инструмента активна, щелкните грань или поверхность, которую следует использовать для создания ребра на целевом элементе. |
|
|

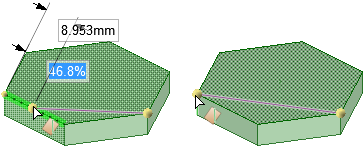

Направляющая инструмента Select UV Cutter Point (Выбрать рассекающую точку UV) включается при выборе целевого элемента. Наведите курсор на ребро для предварительного просмотра новых ребер, которые будут созданы. Щелкните левой кнопкой мыши для создания ребра на выбранной грани. Используя эту направляющую инструмента, можно навести курсор на ребро, чтобы просмотреть и отредактировать длину вдоль ребра и процентное соотношение части ребра, располагающейся между начальной и конечной точками. |
|
|
Направляющая инструмента Select Perpendicular Cutter Point (Выбрать перпендикулярную рассекающую точку) включается при выборе целевого элемента. Выберите ребро для предварительного просмотра места, в котором будет осуществлено перпендикулярное разделение. Щелкните левой кнопкой мыши для создания ребра на выбранной грани. Грань |
|
|
Направляющая инструмента Select Two Cutter Points (Выбрать две рассекающие точки) включается при выборе целевого элемента. Щелкните левой кнопкой мыши, чтобы выбрать первую точку на ребре, а затем наведите курсор на другое ребро для предварительного просмотра нового ребра, которое будет создано. Щелкните левой кнопкой мыши для создания ребра на выбранной грани. Между двумя точками будет проведена как можно более короткая линия. Используя эту направляющую инструмента, можно навести курсор на ребро, чтобы просмотреть и отредактировать длину вдоль ребра и процентное соотношение части ребра, располагающейся между начальной и конечной точками. |
|
|
Выберите направляющую инструмента Select Results (Выбрать результаты), а затем щелкните только что созданные ребра, чтобы удалить все ненужные. |
В инструменте Split Face (Разделить грань) доступны следующие параметры:
|
Make Curves (Создать кривые) |
Выберите этот параметр для создания эскизных линий вместо разделения грани. |
