Параметры точечной сварки определяют расположение точек сварки по отношению к направляющему ребру. Их значения отображаются на панели Options (Параметры) при включенном инструменте Spot Weld (Точечная сварка) и в окне Design (Конструктор) при выборе сварочного стыка. Значения можно изменить на панели Options (Параметры) или в окне Design (Конструктор) путем перемещения между ячейками с помощью клавиши табуляции.

Панель Options (Параметры)Область интерфейса пользователя, которая позволяет изменять функции для конкретных инструментов. выглядит следующим образом:

Изменение параметров точечной сварки

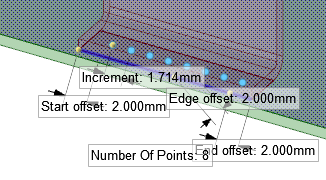

Измените значение параметров Start offset (СмещениеРасстояние, на которое перемещается или копируется ребро, сегмент или кривая. от начала), Edge offset (СмещениеРасстояние, на которое перемещается или копируется ребро, сегмент или кривая. от ребра) и End offset (СмещениеРасстояние, на которое перемещается или копируется ребро, сегмент или кривая. от конца) на 2.

Расположение точек сварки будет изменено соответствующим образом.
