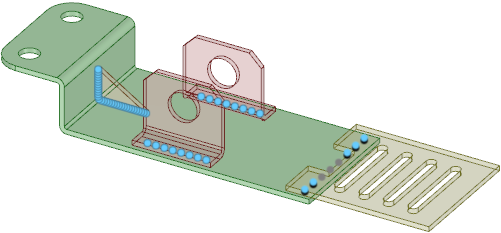

КонструкцияМодель 2D или 3D, которая содержит по крайней мере один компонент высшего уровня. готова к отправке в ANSYS для анализа. Она должна выглядеть таким образом:

Существует ряд ограничений, касающихся отправки схем точек сварки в ANSYS Workbench:

• Только те точки, у которых есть пары, могут использоваться для моделирования.
• Точки сварки можно расположить между многотельными деталями, если два соответствующих тела принадлежат разным деталям. Места точечной сварки между телами, принадлежащими одной и той же детали, не переносятся в моделирование.
• Сварные швы можно свести вместе путем расположения точек сварки на направляющем ребре со смещением, равным нулю, если на обеих сторонах основной грани нет стыкуемых граней.

Запуск ANSYS Workbench и отправка конструкции

1. Щелкните ANSYS Workbench на вкладке ANSYS.

   После открытия программы ANSYS должна загрузиться ваша конструкция.

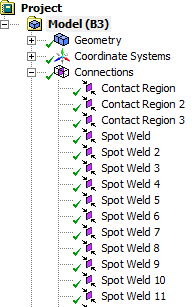

2. Развернув дерево структуры в ANSYS, можно увидеть места точечной сварки в узле Connections (Соединения), как показано здесь:







3. Вернитесь в SpaceClaim и измените один из стыков точечной сварки.

4. В ANSYS Workbench щелкните узел Geometry (Геометрия) правой кнопкой мыши и выберите

   После этого конструкция должна обновиться как в SpaceClaim, так и в ANSYS.
