Сшивание смежных граней

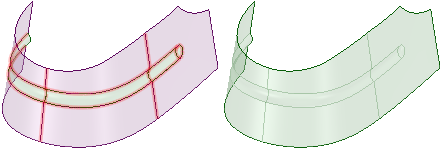

Инструмент Stitch (Сшивание) позволяет объединить грани поверхностной детали, чьи ребра соприкасаются друг с другом. Объединение граней с последующим образованием закрытой поверхности приводит к автоматическому созданию твердого тела. Этот инструмент можно использовать для исправления нескольких поверхностных деталей, принадлежащих разным компонентам. Перед тем, как инструмент Stitch (Сшивание) объединяет поверхности в одно тело, совпадающие грани обнаруживаются и удаляются.

Сшивание двух граней

1. (Дополнительно) Выберите одну или несколько поверхностных деталей или компонентов.

   Если объекты были выбраны перед запуском инструмента, он будет применен только к этим объектам.

   При выборе компонента все его поверхностные детали с соприкасающимися гранями будут объединены.

2. Щелкните Stitch (Сшивание) в группе Solidify (Превращение в твердое тело) на вкладке Repair (Исправление).

   Ребра граней, которые можно объединить, будут подсвечены.

3. (Дополнительно) Измените значение параметра Maximum distance (Максимальное расстояние) на панели Options (Параметры), чтобы отрегулировать расстояние между автоматически обнаруженными деталями.

4. Установите флажок Check for coincidence (Проверять совпадения) для обнаружения любых совпадающих ребер или плоскостей.

5. Щелкните подсвеченные грани, которые нужно объединить.

   Грани объединяются при щелчке по ним.

6. (Дополнительно) Используйте параметр инструмента Select Geometry (Выбрать геометрию) для выбора граней, которые не были обнаружены автоматически.

7. Щелкните Complete (Завершить) для объединения всех выделенных граней.

Направляющие инструментов

Приведенные ниже направляющие инструментов помогают при выполнении процесса.

	Направляющая инструмента Select Problem (Выбрать проблему) включена по умолчанию. Эта направляющая инструмента позволяет выбрать и устранить проблемные области, автоматически найденные инструментом.
	Направляющая инструмента Select Geometry (Выбрать геометрию) позволяет выбрать грани, не найденные автоматически. Удерживайте нажатой клавишу Ctrl, чтобы выбрать несколько объектов, или используйте рамку выбора в области конструкции.
	Направляющая инструмента Exclude Problem (Исключить проблему) позволяет исключить области из выделения и фиксации.
	Направляющая инструмента Complete (Завершить) объединяет выделенные грани.

Параметры

Доступны следующие параметры:
