Дерево структуры

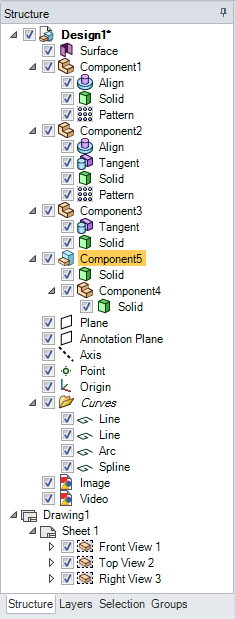

ПанельРазделы интерфейса пользователя, которые изначально отображаются вдоль левой стороны окна программы и включают: панель Structure (Структура), панель Layers (Слои), панель Selection (Выделение), панель Groups (Группы), панель Options (Параметры) и панель Properties (Свойства). Эти панели можно фиксировать и откреплять. Structure (Структура) содержит дерево структуры, в котором отображается каждый из объектов конструкции. Объекты отображаются в том порядке, к котором они были созданы или импортированы. Нижеприведенный рисунок показывает все типы объектов, которые могут отображаться в дереве структуры.

Дерево структурыЭкран на панели Structure (Структура), на котором отображается каждый объект конструкции. Для просмотра объектов можно разворачивать или сворачивать узлы дерева. Можно переименовывать создавать, изменять, заменять и удалять объекты, а также работать с компонентами. позволяет находить и выбирать объекты, настраивать их видимость, разворачивать и сворачивать узлы дерева, переименовывать, создавать, редактировать, заменять и удалять объекты, а также работать с компонентами.

ОбъектТермин, который используется для ссылки на какой-либо объект в эскизе 2D или чертеже 3D. можно скрыть в окне Design (КонструкцияМодель 2D или 3D, которая содержит по крайней мере один компонент высшего уровня.), убрав его флажок.

Некоторые объекты, такие как эскизные кривые и 3D-кривые, автоматически помещаются в группы Curves (Кривые) в дереве структуры. Можно переименовать кривую, но не группу кривых. Группу Curves (Кривые) можно переместить, но переместить кривую за пределы группы нельзя. Удаление группы приводит к удалению всех кривых в этой группе. Можно настроить видимость группы Curves (Кривые) или отдельной кривой в группе, даже если группа Curves (Кривые) находится в другой копии компонента.

Поиск объектов

Чтобы найти объект в окне Design (Конструктор), наведите курсор на этот объект в дереве структуры, после чего он будет выделен в окне Design (Конструктор). Наведение курсора на скрытый объект приводит к его временному отображению в окне Design (Конструктор).

Чтобы найти объект в дереве структуры:

• Наведите курсор на объект в окне Design (Конструктор), после чего он будет выделен в дереве структуры. (Если компонент объекта не развернут, то выделен будет компонент.)

• Щелкните объект в окне Design (Конструктор) правой кнопкой мыши и выберите Locate in Structure Tree (Найти в дереве структуры) для выделения объекта в дереве структуры.

• Нажмите клавиши Ctrl+F, чтобы открыть диалоговое окно Find (Поиск).

При выборе элемента Pattern (Шаблон) в дереве структуры список выбора обновляется и показывает число шаблонов, входящих в конструкцию.

Перемещение объектов

Перетащите объект или компонент для изменения его расположения в дереве структуры.

Щелкните объект правой кнопкой мыши и выберите Move to New Component (Перенести в новый компонент), чтобы создать новый компонент в пределах активного компонента и перенести в него объект. Если объекту присвоено индивидуальное имя, новый компонент получит то же имя.

Нажмите клавишу Ctrl и щелкните несколько объектов, а затем щелкните правой кнопкой мыши и выберите Move Each to New Components (Перенести все в новые компоненты), чтобы создать новый компонент для каждого объекта в пределах активного компонента и перенести объекты в соответствующие компоненты. Если объекту присвоено индивидуальное имя, новый компонент получит то же имя.

Чтобы перенести вид компонента с одного чертежного листа на другой, можно перетащить его на панели структуры.

Плоскость комментарияПлоскость, на которой можно комментировать конструкции, листы чертежа и 3D-разметки. Используйте инструмент Create Note (Создание примечания), чтобы выбрать плоскость комментария и ввести на ней текст. невозможно переместить в подкомпонент после добавления размеров, так как будут утеряны ссылки. Связи смещения, зеркальные связи и связи оболочки сохраняются при твердом теле при его перемещении в другой компонент, если это не приводит к возникновению связи между двумя компонентами.

Настройка видимости объектов с помощью дерева структуры

• Отметьте галочкой объект в дереве структуры, чтобы присвоить ему видимость слоя.

• Уберите флажок возле объекта, чтобы скрыть его в окне Design (Конструктор) и сделать его значок серым в дереве структуры, как компонент Component2 на рисунке выше. Со скрытыми объектами нельзя работать в окне Design (Конструктор).

• Щелкните правой кнопкой мыши по объекту в дереве структуры и выберите Always Visible (Всегда видимый) в контекстном меню.

Разворачивание и сворачивание компонентов

ОбъектТермин, который используется для ссылки на какой-либо объект в эскизе 2D или чертеже 3D. высшего уровня, отображающийся в дереве структуры (представленный под названием Design1 на рисунке выше), является компонентом.

Чтобы развернуть компоненты:

• Щелкните или нажмите клавишу «+» на цифровой клавиатуре, чтобы развернуть один компонент. Также можно щелкнуть компонент правой кнопкой мыши и выбрать Expand (Развернуть).

• Щелкните любой компонент (в том числе компонент высшего уровня) правой кнопкой мыши и выберите Expand All (Развернуть все) или нажмите «*» на цифровой клавиатуре, чтобы развернуть этот компонент и все его подкомпоненты.

• Чтобы увидеть скрытые объекты в группе Curves (Кривые), щелкните More curves (Переместить кривые). Этот параметр виден только тогда, когда группа содержит много кривых.

Чтобы свернуть компонент, щелкните   или нажмите клавишу «-» на цифровой клавиатуре.

Переименование объектов

Щелкните объект в дереве структуры правой кнопкой мыши и выберите Rename (Переименовать) или нажмите клавишу F2, чтобы переименовать выбранный объект. Также можно щелкнуть объект, сделать паузу, а затем щелкнуть его снова для его переименования.

Имя компонента высшего уровня присваивается автоматически при первом сохранении конструкции, однако его можно изменить.

Преобразование твердого тела в поверхности

1. Щелкните твердое тело в дереве структуры правой кнопкой мыши.

2. Выберите Detach all (ОтсоединитьСоздать отдельные поверхности из отдельных частей эскиза или объектов и граней в 3D. Выступы можно отсоединять для перемещения с помощью параметра Detach First (Сначала отсоединить) инструмента Move (Перемещение). все).

   Все грани твердого тела будут отсоединены друг от друга и превратятся в поверхности.

Блокировка и разблокировка объектов

Блокировка твердого тела или поверхности предотвращает внесение в них любых изменений.

Щелкните правой кнопкой мыши объект и выберите Lock (Заблокировать) в контекстном меню, чтобы заблокировать его. При выборе компонента блокируются все содержащиеся в нем объекты, которые могут быть заблокированы.

Для разблокировки объекта снова нажмите Lock (Заблокировать).
