Копирование стиля

Инструмент Style Painter (Копирование стиля) позволяет применить свойства отображения одного объекта к другому. Этот инструмент переносит настройки цвета и прозрачности от одного типа объектов к другому.

В качестве целевого элемента для инструмента Style Painter (Копирование стиля) можно выбрать компонент в дереве структуры. Настройки цвета и прозрачности применяются ко всем твердым телам в компоненте. КомпонентОбъект в конструкции, включая компонент конструкции высшего уровня. Каждый компонент содержит какое-либо количество объектов, таких как твердые тела и поверхности, и может содержать подкомпоненты. Компонент может рассматриваться как деталь. Компоненты можно сохранять как отдельный файл. Внешний компонент — это другая конструкция, вставленная как компонент вашей конструкции. Превращение компонента во внутренний предотвращает внесение изменений в файл внешнего компонента. Внешний компонент также можно создать, сохранив компонент как отдельный файл. См. «Легковесные компоненты», «Сборка». нельзя выбрать в качестве исходного объекта, а изменения применяются только к твердым телам в целевом компоненте.

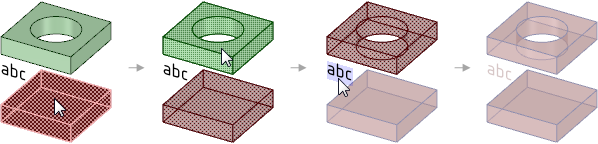

В нижеприведенном примере красная деталь полупрозрачна и имеет синие ребра. Стиль красного блока был применен к зеленому блоку и к примечанию. Настройки цвета, прозрачности и цвета ребер красного блока были скопированы для зеленого блока. Для примечания был скопирован только цвет красного блока, потому что примечание не имеет настроек прозрачности или цвета ребер.

Перенос свойств отображения с одного объекта на другой

1. Щелкните Style Painter (Копирование стиля) в группе Clipboard (Буфер обмена) на вкладке Design (Конструктор).

2. Выберите исходный объект, свойства отображения которого нужно скопировать.

3. Выберите целевой объект, к которому нужно применить скопированные свойства отображения.

   При этом автоматически включится направляющая инструмента Select Target (Выбрать целевой элемент), позволяющий применять свойства исходного объекта к скольким угодно целевым элементам, просто щелкая по ним.

   Если выбрать нужный объект (например, ребро) не удается, попробуйте прокрутить колесо мыши над этим объектом.

4. Если нужно скопировать свойства другого исходного объекта, щелкните направляющую инструмента Select Source (Выбрать источник) или удерживайте клавишу Ctrl и выберите другой исходный объект.

   Направляющая инструмента Select Target (Выбрать целевой элемент) снова автоматически включится, позволяя выбирать сколько угодно целевых элементов.
